Абсорбционные холодильные машины

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

Высшего профессионального образования

Уфимский государственный университет экономики и сервиса

Кафедра "МАПТС"

Курсовая работа

Абсорбционные холодильные машины

Выполнил:

студент группы БОДк-1

Игнатьев В.И.

Проверил:

старший преподаватель, доцент

Пахомов А.Н.

Уфа

г.

Содержание

абсорбционный холодильный машина генератор

Введение

. Теоретическая часть

.1 История создания абсорбционных холодильных машин

.2 Классификация абсорбционных холодильных машин

.2.1 Одноступенчатые абсорбционные холодильные машины

.2.2 Двухступенчатые абсорбционные холодильные машины

.2.3 Трехступенчатые абсорбционные холодильные машины

.2.4 Гибридные системы

.3 Эффективность абсорбционных холодильных машин

.4 Область применения и пример использования

. Расчётная часть

.1 Термодинамический расчёт цикла

.2 Тепловой расчет генератора

.3 Расчет испарителя

.4 Гидравлический расчет тракта подачи исходной смеси в генератор

. Патентный обзор

.1 Абсорбционная холодильная машина (патент РФ №2224189)

.2 Абсорбционная холодильная машина с мультиступенчатым эжектором (патент РФ №2460020)

.3 Абсорбционно-диффузионный холодильный агрегат и способ его работа (патент РФ №2053462)

Заключение

Список литературы

Введение

Абсорбция - поглощение газа в объёме, а так же избирательное поглощение одного или нескольких компонентов газовой смеси жидким поглотителем (абсорбентом). Поглощение происходит либо в результате растворения в абсорбенте, либо в результате химического взаимодействия. В 1-м случае процесс называется физической абсорбцией, во 2-м - хемабсорбцией.

Абсорбционная холодильная машина (АБХМ) - промышленная холодильная установка, предназначена для отбора и удаления избыточного тепла и поддержания заданного оптимального температурного и теплового режимов при работе различного рода производственного оборудования, технологических устройств, инструмента, оснастки, а также технологических процессов, связанных с повышенными тепловыми нагрузками. В качестве абсорбента в них используются различные растворы, например, бромида лития (LiBr) в воде.

Преимущество абсорбционной холодильной установки перед компрессионной является использование для выработки холода тепловой энергии как низкого, так и среднего потенциала. Так же она потребляет минимальное количество электроэнергии, за счёт того, что электроэнергия требуется только для работы насосов и автоматики. Абсорбционные холодильные машины малошумны, экологически безопасны, так как хладагентом является обычная вода, они утилизируют тепловую энергию сбрасываемой горячей воды, дымовых газов или производственных процессов, у них высокий срок службы, они имеют полную автоматизацию, пожаро и взрывобезопасны и не подведомственны Ростехнадзору.

В процессе абсорбции температура пара может быть ниже температуры абсорбента, поглощающего пар. Для процесса важно следующее: необходимо, чтобы концентрация абсорбируемого пара была равна или больше равновесной концентрации этого пара над абсорбентом.

Принцип действия абсорбционных холодильных установок:

Под действием тепла в генераторе из раствора бромида лития выделяются пары воды (хладагента), которые переносятся в конденсатор. Водяной пар конденсируется, отдавая тепло воде охлаждающего контура. Охлажденная вода поступает в испаритель, где при низком давлении закипает при температуре +6°C и забирает тепло от охлаждаемого контура чиллер-фанкойл. Насос прокачивает воду на форсунки, что способствует более интенсивному теплообмену. В других типах АБХМ охлаждаемый контур не обрызгивается, а погружается в ванну хладагента.

Оставшийся концентрированный раствор бромида лития через растворный теплообменник/гидравлический затвор переходит в абсорбер. Для улучшения абсорбции раствор разбрызгивается форсунками и поглощает водяной пар из испарителя. Процесс абсорбции связан с выделением теплоты, которая отводится охлаждающим контуром в абсорбере. Полученный раствор воды и бромида лития перекачивается в генератор через регулятор/теплообменник, и цикл повторяется снова.

1. Теоретическая часть

.1 История создания абсорбционных холодильных машин

Первая абсорбционная холодильная машина была создана во Франции в 1859 году и запатентована в 1860 Фердинандом Карре (Ferdinand Carre). В качестве рабочего тела использовалась смесь аммиака и воды. Из-за высокой токсичности аммиака такие холодильные машины в то время не получили широкого распространения для домашнего применения и использовались для промышленного производства льда.

В установках кондиционирования воздуха абсорбционный холодильный цикл начал использоваться более пятидесяти лет назад.

В производственных процессах, в которых требовалось поддержание низких температур, стали применяться аммиачно-водяные АБХМ.

В конце 1950-х годов была создана первая двухступенчатая бромистолитиевая абсорбционная холодильная машина. Позже бромистолитиевые АБХМ стали использоваться не только для охлаждения помещений, но и в качестве источника горячей воды.

В 1960-х годах началось активное продвижение газодобывающими компаниями технологий, предусматривающих использование природного газа. При продвижении на рынок АБХМ, работающих на природном газе, отмечались такие их достоинства, как низкие эксплуатационные затраты и лучшая производительность. Однако совершенствование компрессоров, повышение эффективности электродвигателей, устройств управления позволили повысить эффективность компрессорных холодильных машин и снизить стоимость их эксплуатации. Кроме того, свою роль в замедлении распространения АБХМ на природном газе сыграл энергетический кризис 1970-х годов.

В 1987 году был подписан так называемый "Монреальский Протокол" по веществам, разрушающим озоновый слой, который ограничил применение хладагентов на основе хлорфторуглерода (CFC) и гидрохлорфторуглерода (HCFC). При этом непрерывно возрастала стоимость электрической энергии. В то же время стоимость природного газа оставалась достаточно стабильной, а сама технология абсорбционного охлаждения совершенствовалась. Перечисленные факторы способствовали очередному повышению интереса потребителей к АБХМ.

Холодильный цикл трехступенчатой абсорбционной холодильной машины с тремя конденсаторами и тремя генераторами был запатентован в 1985 году. Альтернативный цикл трехступенчатой абсорбционной холодильной машины с двойным конденсатором был запатентован в 1993 году. В настоящее время существуют прототипы трехступенчатых абсорбционных холодильных машин, эффективность которых превышает эффективность двухступенчатых на 30-50%.

1.2 Классификация абсорбционных холодильных машин

Абсорбционная холодильная машина - пароконденсационная холодильная установка. В этой установке хладагент испаряется за счет его поглощения (абсорбции) абсорбентом. Процесс испарения происходит с поглощением теплоты. Затем пары хладагента за счет нагрева (внешним источником тепловой энергии) выделяются из абсорбента и поступают в конденсатор, где за счет повышенного давления конденсируются.

АБХМ бывают прямого и непрямого нагрева, одноступенчатые, двухступенчатые и трехступенчатые. В машинах прямого нагрева источником тепла может быть газ или другое топливо, сжигаемое непосредственно в установке. В машинах непрямого нагрева используется пар или другой теплоноситель, посредством которого теплота переносится от источника. В качестве источника может выступать бойлер, или, например, использоваться тепловая энергия, являющаяся побочным продуктом технологического процесса. Кроме того, существуют комбинированные (гибридные) системы, в состав которых входят АБХМ и когенераторные установки на природном газе, обеспечивающие выработку тепловой и электрической энергии; использование гибридных установок позволяет оптимизировать нагрузку на систему энергоснабжения и обеспечить экономию энергетических ресурсов.

Существуют бромистолитиевые или аммиачные АБХМ. В бромистолитиевых АБХМ в качестве хлад-агента используется вода, а в качестве абсорбента - бромид лития LiBr. В аммиачных АБХМ в качестве хладагента используется аммиак NH3, а в качестве абсорбента - вода. В настоящее время наибольшее распространение получили бромистолитиевые АБХМ.

Компонент системы, поглощаемый абсорбентом в процессе абсорбции, носит название абсорбат. Соответственно, абсорбент - жидкая фаза, поглощающая абсорбат в процессе абсорбции.

.2.1 Одноступенчатые абсорбционные холодильные машины

В одноступенчатых АБХМ ("single effect", в литературе иногда используется термин "одноконтурные") хладагент последовательно перемещается через четыре основных компонента машины - испаритель, абсорбер, десорбер и конденсатор. Холодильный цикл одноступенчатой АБХМ представлен на рис. 1. Он очень похож на холодильный цикл парокомпрессионной холодильной машины. Схема одноступенчатой АБХМ представлена на рис. 2. Хладагент испаряется при понижении давления в испарителе 1. Этот процесс идет с поглощением теплоты. В отличие от парокомпрессионной холодильной машины, процесс понижения давления в испарителе происходит не за счет работы компрессора, а за счет объемного поглощения (абсорбции) хладагента жидким абсорбентом в абсорбере 2. Затем абсорбент с поглощенным им хлад-агентом (бинарный раствор) поступает в десорбер 3. В десорбере бинарный раствор нагревается за счет горения газа, паром и т. д., в результате чего происходит выделение хладагента из абсорбента. Обедненный абсорбент из десорбера возвращается в абсорбер. Хладагент поступает под большим давлением в конденсатор 4, где переходит в жидкую фазу с выделением теплоты, а затем через расширительный клапан 5 поступает в испаритель, после чего начинается новый цикл.

Рисунок 1 - Холодильный цикл одноступенчатой абсорбционной холодильной машины

Изменение концентрации хладагента в абсорбере и десорбере сопровождается изменением температуры насыщения. Для снижения потерь энергии при циркуляции абсорбента между абсорбером и десорбером устанавливается рекуперативный теплообменник.

Идеальная одноступенчатая АБХМ могла бы обеспечить холодильный эффект, равный количеству тепловой энергии, подведенной к генератору, однако из-за термодинамических потерь в реальных установках холодильный эффект всегда будет ниже, чем затраты тепловой энергии.

Рисунок 2 - Схема одноступенчатой абсорбционной холодильной машины: 1 - испаритель; 2 - абсорбер; 3 - десорбер; 4 - конденсатор; 5 - расширительный клапан

Коэффициент полезного действия одноступенчатых АБХМ относительно низок, что несколько ограничивает их область применения.

В настоящее время одноступенчатые АБХМ часто устанавливаются в тех зданиях, где имеются легкодоступные источники сбросного тепла. Машины этого типа используются в составе систем кондиционирования воздуха и в качестве источника охлажденной воды для различных технологических процессов. Установочная мощность одноступенчатых АБХМ составляет, как правило, от 25 кВт до 5 МВт.

.2.2 Двухступенчатые абсорбционные холодильные машины

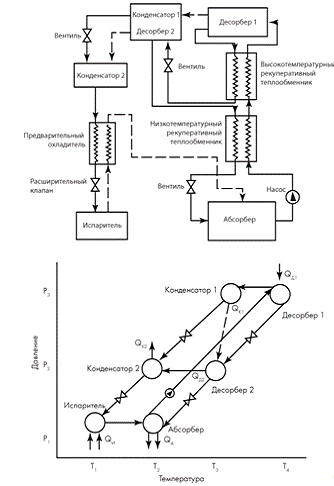

Рисунок 3 - Схема и холодильный цикл двухступенчатой абсорбционной холодильной машины с двойным конденсатором

Более высокой эффективностью по сравнению с одноступенчатыми отличаются двухступенчатые АБХМ. В этих установках, в отличие от одноступенчатых холодильных машин, используется два конденсатора или два абсорбера, с тем чтобы обеспечить более эффективное выделение хладагента из абсорбента при меньших затратах тепловой энергии.

Двухступенчатые АБХМ могут быть разных конфигураций. Две основные конфигурации - системы с двойным конденсатором и системы с двойным абсорбером. Принцип их действия основан на том, что охлаждающая способность холодильной машины зависит, прежде всего, от количества хладагента, который может быть переведен в газовую фазу в испарителе, и, используя тепловую энергию, отводимую от конденсатора или образующуюся на стадии абсорбции, можно повысить количество хладагента, десорбируемого из абсорбента.

В первом десорбере (Десорбер 1) за счет нагрева от внешнего источника образуются пары хладагента при частичной десорбции хладагента из абсорбента, которые поступают в первый конденсатор (Конденсатор 1). Обедненная смесь абсорбента и хладагента поступает во второй десорбер (Десорбер 2). Во втором десорбере происходит окончательная десорбция хладагента за счет тепловой энергии, образующейся при конденсации хладагента в первом конденсаторе (Конденсатор 1). Затем хладагент и из первого конденсатора (Конденсатор 1) и из второго десорбера (Десорбер 2) поступает во второй конденсатор (Конденсатор 2), в котором и происходит окончательный процесс конденсации.

Схема и холодильный цикл двухступенчатой АБХМ с двойным абсорбером приведены на рисунке 4.

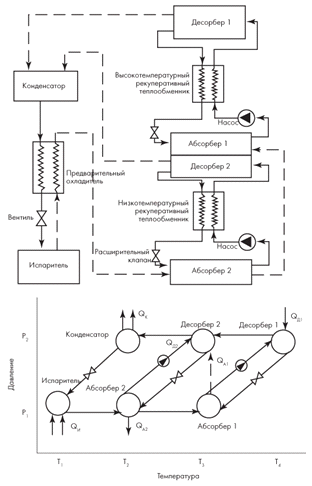

Рисунок 4 - Схема и холодильный цикл двухступенчатой абсорбционной холодильной машины с двойным абсорбером

В этом случае генератор разделен на низко- и высокотемпературную секции. Пары хладагента из испарителя поступают во второй абсорбер (Абсорбер 2), где частично абсорбируются. Оставшиеся пары хладагента поступают в первый абсорбер (Абсорбер 1). Скрытая (латентная) теплота паров хладагента в первом абсорбере используется для десорбции паров хладагента из бинарного раствора во втором (низкотемпературном) десорбере (Десорбер 2), как показано на рис. 4.

В свою очередь, для десорбции паров хладагента из бинарного раствора в высокотемпературном десорбере (Десорбер 1) используется тепловая энергия от внешнего источника. Пары хладагента и из второго (Десорбер 2), и из первого (Десорбер 1) десорбера поступают в единственный конденсатор (Конденсатор).

В качестве источника тепловой энергии в машинах этого типа может использоваться перегретый пар высокого давления либо различные виды горючего топлива, чаще всего природный газ. Двухступенчатые АБХМ целесообразно использовать в тех случаях, когда стоимость электрической энергии высока относительно стоимости природного газа (либо другого топлива). Кроме того, двухступенчатые АБХМ могут применяться в случаях, когда есть источник перегретого пара высокого давления. Они более эффективны, но при этом отличаются более высокой стоимостью по сравнению с одноступенчатыми. Более высокая стоимость двухступенчатых АБХМ обуславливается в том числе применением более дорогостоящих материалов высокой коррозионной стойкости (из-за более высоких рабочих температур), с большей площадью поверхности теплообменника, более сложными системами управления.

.2.3 Трехступенчатые абсорбционные холодильные машины

Трехступенчатые АБХМ являются дальнейшим логическим развитием двухступенчатых АБХМ. В настоящее время эта технология находится на начальном этапе своего развития.

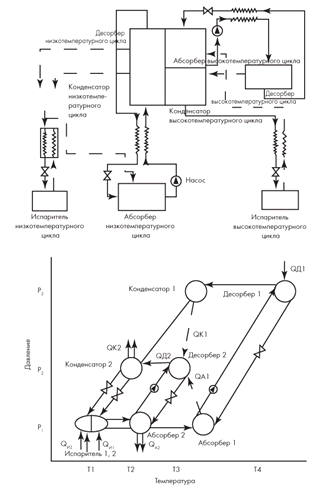

Рисунок 5 - Схема и холодильный цикл трехступенчатой абсорбционной холодильной машины

Трехступнчатая АБХМ, как и двухступенчатая, может быть реализована различными способами, число возможных конфигураций здесь еще больше по сравнению с двухступенчатыми АБХМ. Простейшая трехступенчатая АБХМ представляет собой комбинацию двух отдельных одноступенчатых АБХМ, где тепловая энергия от одного контура используется в другом контуре. На рис. 5 приведены схема и холодильный цикл трехступенчатой АБХМ. Высокотемпературный цикл обеспечивает холодильный эффект за счет внешнего источника тепловой энергии, но в то же время сам является источником тепловой энергии для низкотемпературного цикла.

Системы с трехступенчатыми АБХМ столь же эффективны, как и традиционные системы с электрическими чиллерами. Однако при этом стоимость таких АБХМ будет выше, поэтому экономическая целесообразность их применения должна определяться индивидуально в зависимости от особенностей конкретного объекта.
