5. Исследование вакуумных люминесцентных индикаторов

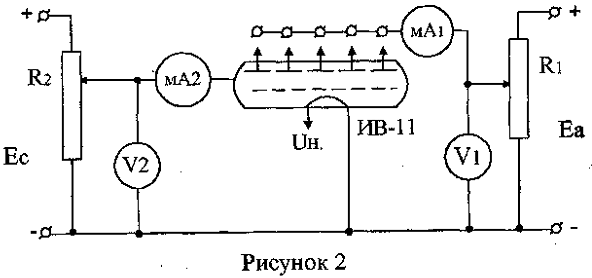

Рис. 5- Принципиальная схема установки для исследования вакуумных люминесцентных индикаторов

Здесь:

-R1 - регулятор анодного напряжения;

-R2 - регулятор сеточного напряжения;

-mA1- измеритель анодного тока (0-5 мА);

-V1 - измеритель анодного напряжения (0-30 В);

-мА - измеритель сеточного тока (0-25 мА);

-V2 - измеритель сеточного напряжения (0-30 В).

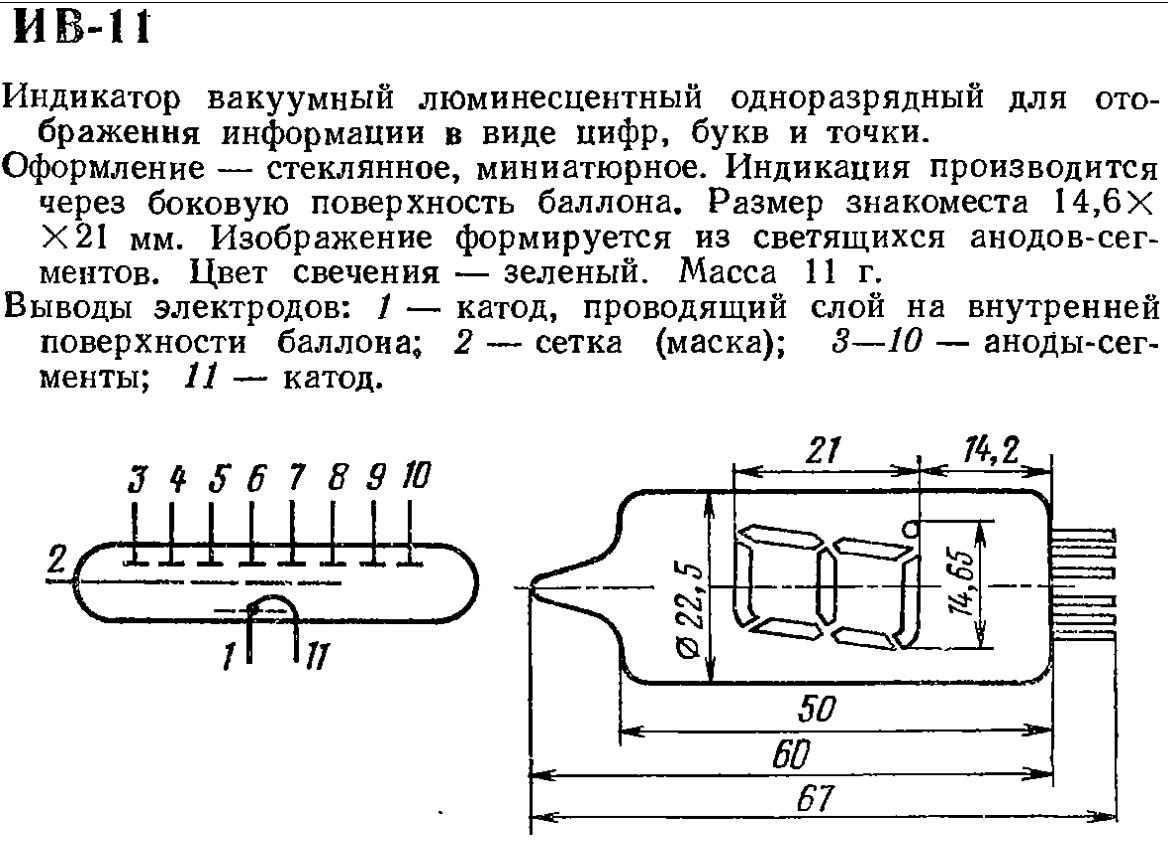

5.1 Паспортные данные вакуумного индикатора ив-11

ИВ-11

Размер знака, мм 14,6x21

Число сегментов 8

Напряжение накала, В 1,25-1,65 Напряжения сетки:

постоянное, В 25-30

импульсное, В 50-70 Напряжения анодов-сегментов. В:

постоянное 25-30

импульсное 50-70

Ток накала, мА 90-100

Ток сетки постоянный, мА 11

импульсный не более мА 45

Ток анода-сегмента, мА:

постоянный не более 0,9

импульсный 1,8

Ток сегментов суммарный, постоянный, мА 3,5-5

Минимальная наработка, тыс. ч 5

5.2 Снимаем семейство статических анодных характеристик вакуумного индикатора для одной произвольно выбранной конфигурации анодов сегментов при фиксированных напряжениях на сетке.

3 Сегмента

4 Сегмента

Uc = 12 B

Uc = 15 B

Uc = 18 B

Uc = 12 B

Uc = 15 B

Uc = 18 B

Ua, B

Ia, мА

Ua, B

Ia, мА

Ua, B

Ia, мА

Ua, B

Ia, мА

Ua, B

Ia, мА

Ua, B

Ia, мА

4,2

0,02

6

0,4

7,4

0,55

3,6

0,02

4

0,01

8,2

0,02

6

0,04

7,2

0,55

10

0,8

4,8

0,04

5

0,02

10

0,03

6,8

0,05

7,6

0,6

12,2

0,9

6

0,05

6

0,05

14

0,04

8,6

0,06

8

0,7

16,5

0,1

8,8

0,06

6,5

0,07

18,4

0,05

10,8

0,07

10

0,75

18

0,10

10

0,08

8

0,1

20

0,6

12,4

0,08

11,5

0,85

22

0,14

13,2

0,1

10,2

0,13

21,2

0,8

14

0,1

14

0,9

24,3

0,18

14,8

0,12

12,2

0,15

26

0,1

15,06

0,11

18

0,9

26,5

0,2

16

0,13

13

0,18

25

0,13

17,06

0,12

20

0,11

27

0,22

18

0,14

15

0,2

28,6

0,15

19,02

0,13

21,5

0,12

28

0,24

21,2

0,16

17,4

0,23

29

0,2

22

0,14

22

0,13

30

0,25

24,8

0,18

19,2

0,25

31,2

0,21

24

0,15

23,5

0,14

31,5

0,26

30,2

0,2

20

0,26

32

0,22

Рис. 9 – Семейство анодных характеристик конфигурации анодов для 3 сегментов.

Рис. 10 – Семейство анодных характеристик конфигурации анодов для 4 сегментов.

5.3. Снимаем семейство анодно-сеточных характеристик ВИ для выбранной конфигурации анодов-сегментов при фиксированных значениях анодного напряжения.

3 Сегмента

4 Сегмента

Ua = 12 B

Ua = 15 B

Ua = 18 B

Ua = 12 B

Ua = 15 B

Ua = 18 B

Uc, B

Ic, мА

Uc, B

Ic, мА

Uc,B

Ic, мА

Uc, B

Ic, мА

Uc, B

Ic, мА

Uc, B

Ic, мА

3

0.3

3

0.35

3

0.4

4,8

0.5

3

0.2

3

0.2

4,5

0.45

4,5

0.55

4,5

0.6

6,6

1

4,5

0.25

4,5

0.25

6

0.7

6

0.8

6

0.9

8,4

1,5

6

0.3

6

0.35

7,5

0.9

7,5

1

7,5

1.1

9,6

2

7,5

0.4

7,5

0.45

9

1.1

9

1.3

9

1.4

11,4

2,5

9

0.5

9

0.5

10,5

1.3

10,5

1.5

10,5

1.7

12

3

10,5

0.6

10,5

0.65

12

1.45

12

1.8

12

2

13,2

3,5

12

0.65

12

0.75

13,5

1.5

13,5

2

13,5

2.3

15

4

13,5

0.75

13,5

0.85

15

1.5

15

2.2

15

2.6

17,4

6

15

0.8

15

1

16,5

1.5

16,5

2.3

16,5

2.8

19,2

7

16,5

8

16,5

1
