Материал: 2019_Asafov_PZ_v_VM

Проектирование и реализация компьютерной сети

В данной главе стоит задача выбрать сетевое и контрольно-кассовое оборудование для смоделированной топологии КС, рассчитать количество кабеля для обеспечения передачи данных между устройствами и обеспечить контрольно-кассовое обслуживание компанией клиента.

Для этого необходимо спроектировать компьютерную сеть на реальной схеме помещения, чтобы определить количество необходимого кабеля; выбрать сетевое и контрольно-кассовое оборудование удовлетворяющее требования для компьютерной сети компании розничной торговли; настроить сеть и VLAN; синхронизировать работу ККМ и компьютеров для обеспечения контрольно-кассового обслуживания.

3.1 Проектирование компьютерной сети на реальной схеме предприятия.

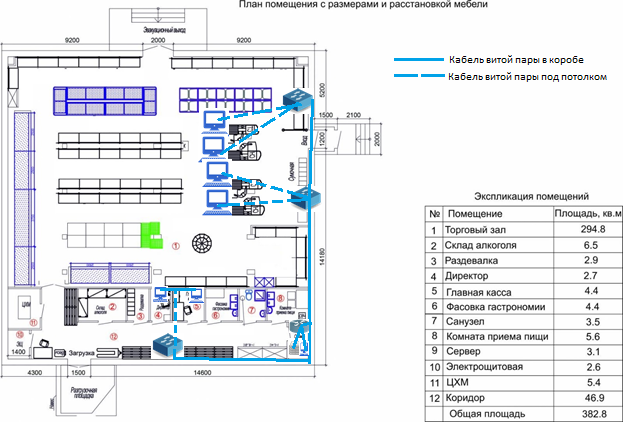

Для расчета необходимого количества кабеля и кабельных коробов, необходимо спроектировать разработанную компьютерную сеть на реальном плане помещения в котором находиться компания.

Так же при проектировании пути прокладки кабеля необходимо учитывать специфику компании розничной торговли и минимизировать риски обрывы кабеля неосторожными действиями клиентов компании. Для этого необходимо прокладывать кабель в недоступных для людей местах, если такой возможности нет следует использовать короб.

Так же при проектировании пути прокладки кабеля необходимо учитывать специфику компании розничной торговли и минимизировать риски обрывы кабеля неосторожными действиями клиентов компании. Для этого необходимо прокладывать кабель в недоступных для людей местах, если такой возможности нет .

В торговом зале будут располагаться 4 фискальных регистратора подключенных к ПК для обеспечения работы кассиров-консультантов. Компьютеры необходимо соединить с коммутаторами, для этого кабель будет проведен за подвесным потолком. Сами коммутаторы будут располагаться на высоте 2.2 метра на стене, чтобы не мешать рабочему процессу компании. Компьютеры бухгалтера и товароведа находятся в подсобном помещении, в соседних комнатах, что облегчает прокладку каналов связи, коммутатор будет расположен на стене напротив, компьютеры персонала и коммутатор так же будут соединены над потолком.

В серверной расположены сервер, маршрутизатор и ПК системного администратора. ПК системного администратора и маршрутизатор соединены напрямую, для облегчения администрирования сети. Сервер подключен к маршрутизатору для ускорения процесса передачи информации.

3.2 Выбор сетевого оборудования и расчет количества кабеля.

3.2.1 Выбор активного сетевого оборудования

Для проектируемой сети необходимо выбрать пассивное сетевое оборудование подходящее для построения спроектированной компьютерной сети.

Коммутаторы уровня доступа должны обладать следующими характеристиками:

- Наличие как минимум 8 портов Ethernet для возможного расширения сети предприятия и возможности переподключения оборудования при выходе из строя смежного оборудования

- Возможность устанавливать оборудование на вертикальных поверхностях

- Скорость обслуживания пакетов выше 10 Mpps

- Буфер пакетов выше 10 Мб

Ниже приведена сравнительная таблица подходящих коммутаторов:

Маршрутизатор уровня распределения должен обладать следующими характеристиками:

3.2.2 Выбор пассивного сетевого оборудования:

3.3 Сравнение ккт

Согласно требованиям заказчика необходимо выбрать ККТ для обеспечения работы 4 кассиров, для этого необходимо сравнить характеристики кассовых аппаратов зарегистрированных в ФНС и сравнить стоимость.

Ниже приведен список устройств из подходящей ценовой категории.

POS-терминалы:

Фискальные регистраторы:

Стоит учитывать что к фискальным регистраторам нужно будет докупать компьютер ценой ~20 000 р. Исходя из количества операций в компании необходимо выбирать ККТ с наибольшей пропускной способностью.

Для кассового обслуживания были выбраны фискальные регистраторы «ЭЛВЕС-ФР-Ф», т.к. данный фискальный регистратор имеет большую пропускную способность и позволяет взаимодействовать с онлайн-кассой с помощью ПК.

3.4 Выбор среды передачи данных

Передающая среда в компьютерной сети представлена следующими основными каналами:

- радиоканал

- коаксиальный кабель

- волоконно-оптический кабель

- медный кабель

Требования предъявляемые к среде передачи данных:

- малая стоимость

- высокая безопасность среды

Скорость передачи в сети не превышает 100 мбит/сек поэтому по этому показателю не будет проведен сравнительный анализ

Как вариант для построения компьютерной сети будут сравнены только медный кабель(тип кабеля-витая пара) и оптоволоконный , т.к. радиоканал отличается крайне низкой защищенностью, а коаксиальный кабель проигрывает по всем показателям оптоволоконным и медным кабелям.

Стоимость:

В показатели стоимости оптоволокно однозначно уступает витой паре, стоимость самого кабеля за метр может достигать 10 раз. Кроме самого кабеля для подключения оптоволокна требуется установить оптические терминалы и из за высокой хрупкости оптоволоконного кабеля его требуется по определению больше.

Безопасность:

Безопасность сети построенной на основе оптоволокна значительно выше т.к. к оптоволокну невозможно подключиться и перехватить пакеты данных, в то время как для перехвата информации на основе витой пары достаточно сделать накладку с эквивалентно высоким импедансом. Также для перехвата информации путем ветвления или сращивания для оптоволоконных каналов связи требуется дорогостоящие инструменты, которые не оправдывают цену полученной информации.

В компьютерной сети для заказчика ООО «МАРКОВ ЛЕС» будет использована витая пара т.к. стоимость и простота установки/замены играет большую роль чем безопасность.

3.4 Прокладка каналов связи и настройка сети/vlan.

3.5 Синхронизация работы ккм и пк в среде 1с. Заключение

В ходе выполнения ВКР были получены следующие результаты:

• выполнен аналитический обзор современной научно-технической, нормативной, методической литературы по теме ВКР

• разработана

• пвырпдрвпо

• ррсрчомж

Таким образом, можно заключить, что поставленные цели и задачи были достигнуты полностью.

Внедрено на предприятии ООО «МАРКОВ ЛЕС»

Список использованных источников

1. Программа «Цифровая экономика Российской Федерации». Июль 2017, № 1632-р.

URL:http://static.government.ru/media/files/9gFM4FHj4PsB79I5v7yLVuPgu4bvR7M0.pdf (дата обращения 24.03.2019)

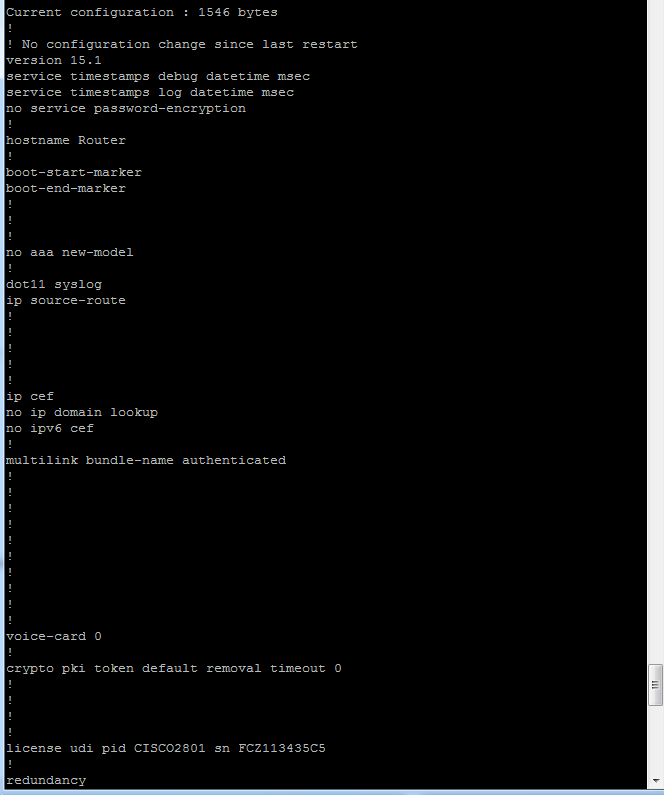

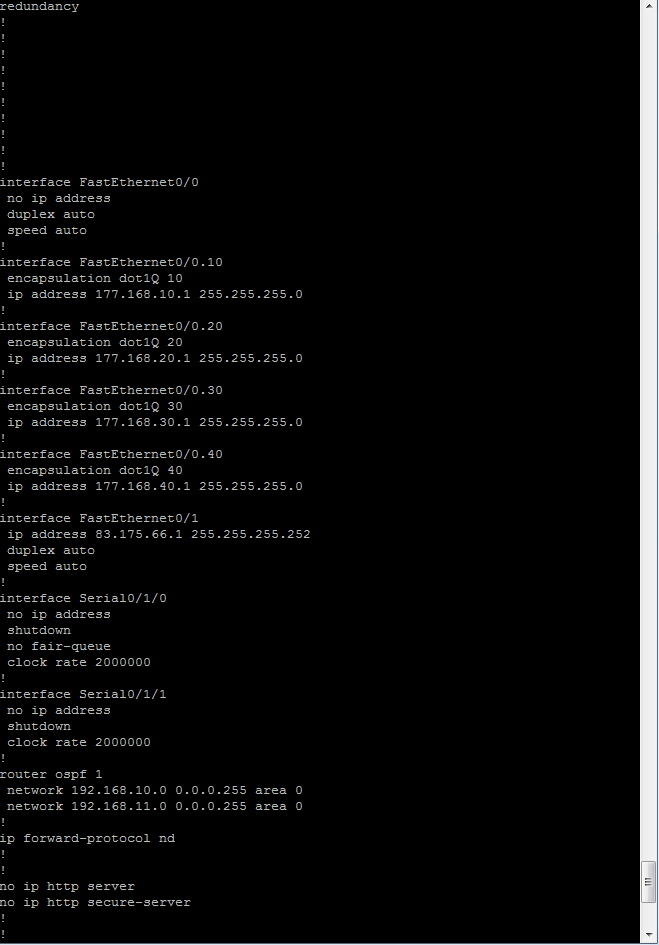

Приложение а Конфигурация роутера

Router(config)#do sh run

Building configuration...

Current configuration : 1546 bytes

No configuration change since last restart

version 15.1

service timestamps debug datetime msec

service timestamps log datetime msec

no service password-encryption

hostname Router

boot-start-marker

boot-end-marker

no aaa new-model

dot11 syslog

ip source-route

ip cef

no ip domain lookup

no ipv6 cef

multilink bundle-name authenticated

voice-card 0

crypto pki token default removal timeout 0

license udi pid CISCO2801 sn FCZ113435C5

redundancy

interface FastEthernet0/0

no ip address

duplex auto

speed auto

interface FastEthernet0/0.10

encapsulation dot1Q 10

ip address 177.168.10.1 255.255.255.0

interface FastEthernet0/0.20

encapsulation dot1Q 20

ip address 177.168.20.1 255.255.255.0

interface FastEthernet0/0.30

encapsulation dot1Q 30

ip address 177.168.30.1 255.255.255.0

interface FastEthernet0/0.40

encapsulation dot1Q 40

ip address 177.168.40.1 255.255.255.0

interface FastEthernet0/1

ip address 83.175.66.1 255.255.255.252

duplex auto

speed auto

interface Serial0/1/0

no ip address

shutdown

no fair-queue

clock rate 2000000

interface Serial0/1/1

no ip address

shutdown

clock rate 2000000

ip forward-protocol nd

no ip http server

no ip http secure-server

control-plane

mgcp profile default

line con 0

line aux 0

line vty 0 4

login

transport input all

!

scheduler allocate 20000 1000

end

Router(config)#
