Материал: 2019_Asafov_PZ_v_VM

Кольцевая топология почти не используется для создания компьютерных сетей для компаний розничной торговли, в отличии от топологии двойного кольца, поскольку двойное соединение позволяет заменять вышедшее из строя и добавлять новое оборудование не прерывая работы сети. Однако в такое сети по прежнему отсутствует возможность разделения пользователей по иерархии и при выходе из строя 2 или более устройств сеть перестанет функционировать.

№3 топология звезда:

В топологии этого типа все узлы подключаются к каждому сетевому устройству по отдельному каналу передачи.

Преимущества:

• Легко улучшить характеристики центрального узла.

• Если один узел отказывает, то это не повлияет на всю сеть, и она не перестанет функционировать.

• Легко устранять неисправности.

• Проста в администрировании.

Недостатки:

• Высокая стоимость.

• Если центральный узел неисправен, то передача всех данных прервется, так как все узлы зависят от центрального.

• Производительность сети зависит от производительности и емкости центрального узла.

Для построения сети в компаниях розничной торговли чаще всего используется именно эта топология, поскольку замена оборудования не требует прекращения работы сети, существует возможность создания подсетей и выход из строя одного из устройств сети не повлияет на работу в целом

№4 топология сетки:

Каждый узел соединен с другим с топологией точка-точка, и все узлы соединены друг с другом.

Существует два метода передачи данных по топологии сетки. Первый метод- маршрутизация, а второй - широковещательный. В методе маршрутизации узлы следуют логике маршрутизации в соответствии с сетью, необходимой для направления данных от источника к месту назначения с помощью кратчайшего пути.

В широковещательном методе одни и те же данные передаются на все узлы сети, поэтому логика маршрутизации не требуется. Сеть устойчива в случае высокой нагрузки и данные не теряются, однако это приводит к нежелательной нагрузке по сети.

Преимущества:

• При возникновении неисправности ее легко исправить.

• Высокая безопасность сети

Недостатки:

• Высокая стоимость.

• Сложно установить и администрировать.

• Требуется много кабеля для подключения

Данная топология так же подходит для создания компьютерной сети для обеспечения контрольно-кассового обслуживания, однако высокая стоимость создания делает использование этой топологии затруднительной и не рентабельной для сети с большим количеством устройств.

№5 древовидная топология:

Преимущества:

• Легко обнаружить неисправность.

• Легко расширить сеть при необходимости.

• Простота обслуживания.

Недостатки:

• Высокая стоимость.

• При выходе из строя корневого узла сеть перестает функционировать.

Древовидная топология широко используется при создании КС для предприятий, однако надежность такой сети довольно низкая и ведет к частым перебоям работы сети. Такая топология чаще всего используется в компании с штатным системным администратором.

//нужна ли эта таблица если я провел анализ для каждой топологии

Ниже приведена таблица сравнения основных характеристик топологий относительно друг друга

1.2 Сравнение онлайн контрольно-кассовой техники

Рассматривая различные виды онлайн-ККТ необходимо принять во внимание основные показатели функционирования фирмы: число товаров в ассортименте; наличие среди их числа подакцизных продуктов; проходимость товаров или число сделок за рабочую смену; вариант выхода в интернет.

Существует 3 типа ККТ подходящие для компании розничной торговли:

-Автономный кассовый аппарат

-POS-терминалы

-Фискальные регистраторы

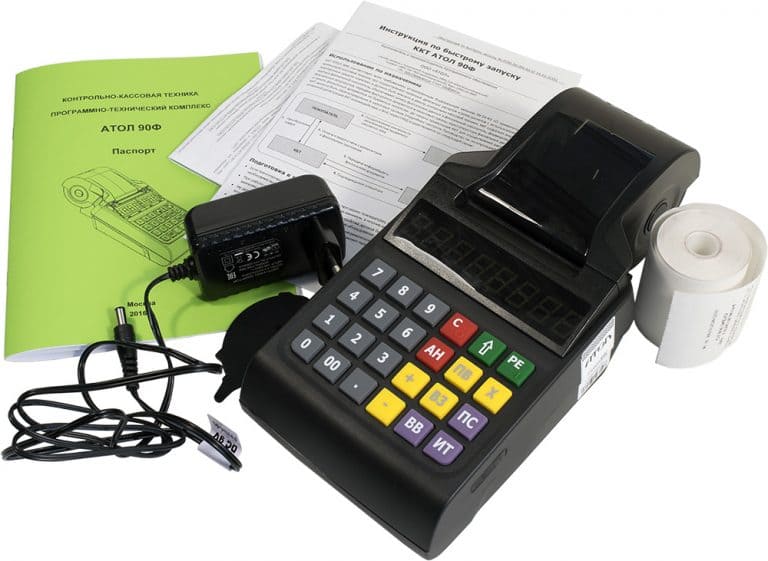

Автономный кассовый аппарат:

Автономные кассовые аппараты, как следует из названия, имеют собственный блок питания и встроенную память, т.е. его не надо подключать к компьютеру. Такой аппарат имеет малую пропускную способность(скорость печатания чека),для передачи данных использует встроенный модем и имеет ограниченный объем памяти. Передача фискальных данных производится через встроенный модем и устройство не требует подключения к сети.

Данный тип ККМ не подходит для среднего или крупного магазина.

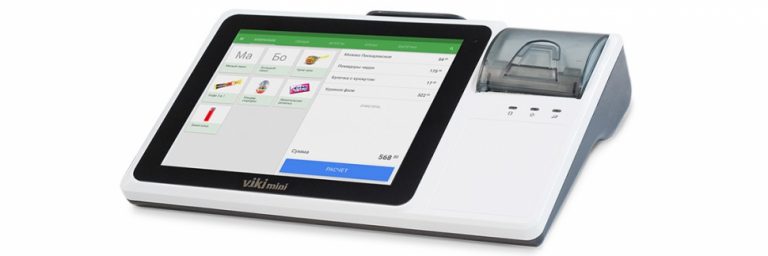

POS-терминалы

POS-терминалы так же способны работать без подключения к ПК,но в отличии от автономных касс имеют удобный сенсорный дисплей, мощный процессор и большое количество встроенной памяти, что сказывается на цене и габаритах. Данный тип ККМ имеет порт для Ethernet кабеля и легко подключается к компьютерной сети. Для передачи фискальных данных в органы налоговой службы достаточно соединение с маршрутизатором с выходом в интернет и прописать канал связи с ОФД.

Фискальные регистраторы

Фискальные регистраторы являются стационарным устройством, требующим подключение к ПК, на котором установлена специальная программа, поскольку не имеют собственного дисплея и памяти.

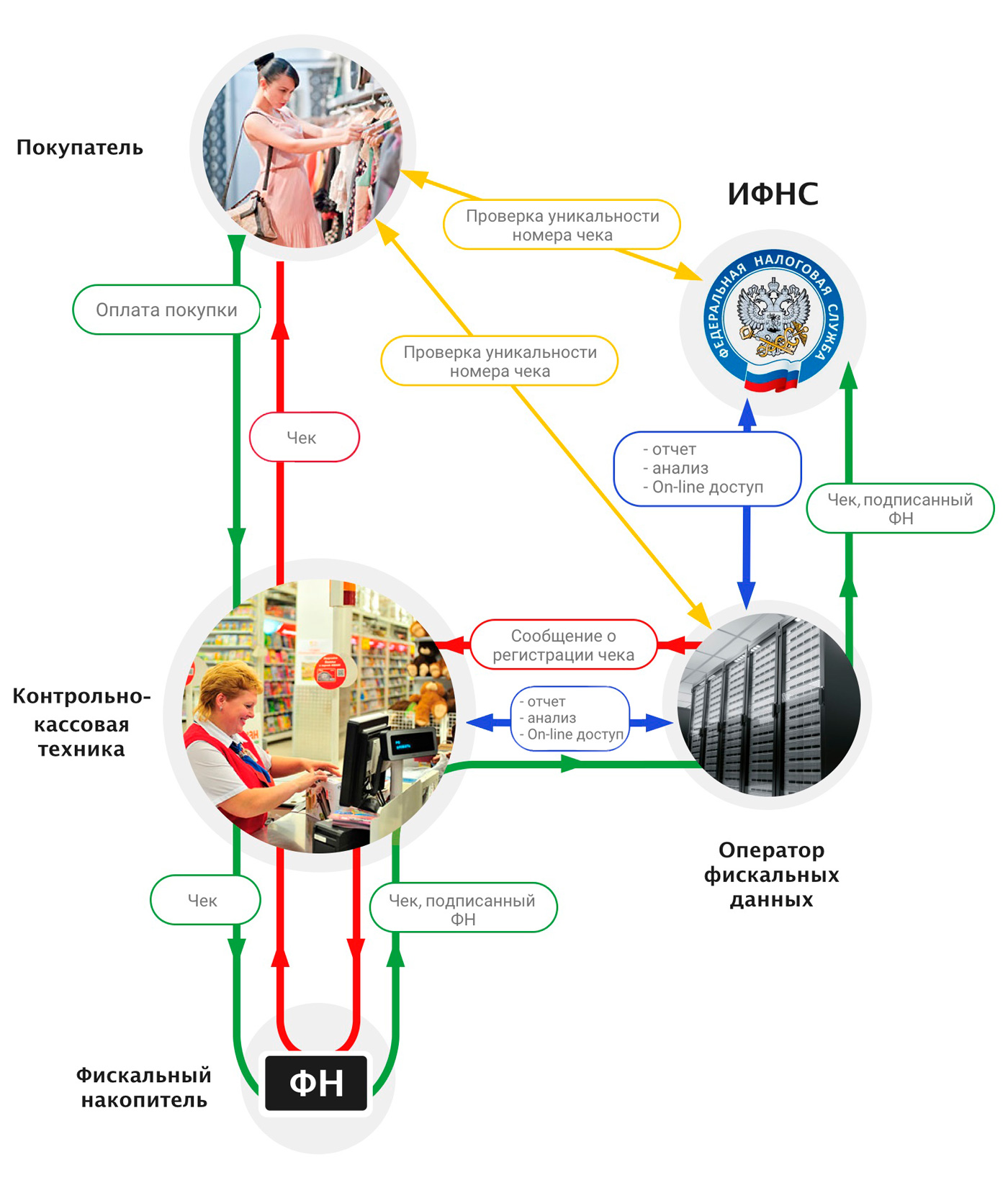

1.3 Передача фискального признака

2. Моделирование компьютерной сети для обеспечения контрольно-кассового обслуживания в компании розничной торговли

Необходимо организовать компьютерную сеть в соответствии с требованиями заказчика и минимизировать расходы. Для этого необходимо: с помощью цифрового инструмента сделать модель компьютерной сети, чтобы понять сколько и какого оборудования/кабеля необходимо закупить, выбрать сетевое оборудование и ККТ подходящее под нужды заказчика.

3.2 Расчет планируемой нагрузки на сеть.

2.1 Выбор топологии компьютерной сети

Решение о выборе топологии в КС основано на том, какая задача должна выполнять сеть, однако топологии вида «шина» и «кольцо» безнадежно устарели. Топология вида «звезда» не обеспечивает иерархичное разделение сети, а древовидная топология не обеспечивает достаточный уровень надежности.

На основании этого было решено выбрать комбинацию топологии «звезда» и древовидной топологии.

Преимущества выбранной комбинации топологий:

- Выход из строя одного устройства не отразится на работе всей сети

- Обеспечит более высокую масштабируемость сети

- Высокая производительность сети

- Простое администрирование сети

Недостатки:

- При выходе из строя центрального коммутатора вся сеть перестанет функционировать.

- Требуется большое количество кабеля.

- Количество рабочих станций ограничено количеством портов в коммутаторе

При выходе из строя центрального коммутатора будет произведена замена на новый, на который будет загружена резервная копия конфигурации с основного.

Т.к. в качестве передающей среды был выбран медный кабель, стоимость которого сравнительно небольшая, большее количество кабеля не сильно скажется на общей стоимости проекта.

Центральный коммутатор будет выбран с запасом по портам.

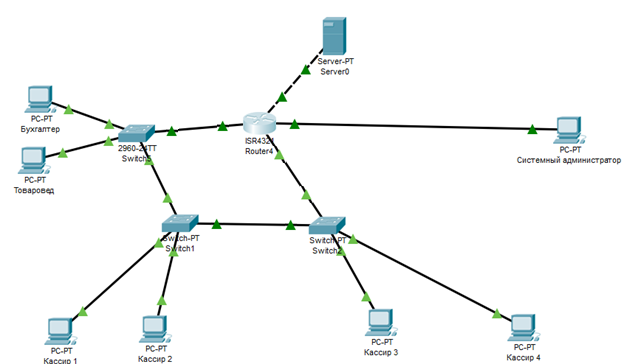

С помощью цифрового инструмента Cisco Packet Tracer была смоделирована компьютерная сеть которая будет использована в компании заказчика.

Такое расположение и соединение устройств обеспечивает высокую надежность сети, так как если из строя выйдет ПК «Кассир 1» это никак не повлияет на сеть и клиенты компании просто воспользуются услугами кассиров за другими устройствами.

При выходе из строя одного из коммутаторов, ПК кассиров будут оперативно подключены к соседнему коммутатору и это не приведет к длительной задержке в работе, именно этим обусловлен запас в 50% по портам в коммутаторах.

Так же такая архитектура сети позволяет максимально быстро передавать фискальный признак от ККМ к оператору фискальных данных и обратно, что значительно ускоряет работу ККМ.

Данные о совершенной транзакции передаются на ПК бухгалтера и база данных об оставшемся товаре автоматически обновляется в программе «1C:Предприятие». Так же работает и обратная синхронизация баз данных - когда товаровед забивает новый товар, информация о стоимости и штрих-код автоматически обновляется в базах данных установленных на компьютерах кассиров.

3.2 Расчет планируемой нагрузки на сеть.
