Контрольная работа: Вирішення транспортної задачі з використанням електроних таблиц Micrsoft Excel

Якщо розмірність задачі досить велика, то перебір за методом мінімальної вартості ускладнюється. В такому разі спростити пошук клітин з найменшими вартостями можна, застосовуючи метод подвійної переваги.

Згідно з процедурою цього методу перед початком заповнення таблиці необхідно позначити будь-якими символами клітинки, які містять найменшу вартість у рядках, а потім - у стовпчиках. Таблицю починають заповнювати з клітинок, позначених двічі (які містять вартості, що є мінімальними і в рядку, і в стовпчику). Далі заповнюють клітинки, позначені один раз (що містять мінімальні вартості або в рядку, або в стовпчику), а вже потім - за методом мінімальної вартості.

·        метод апроксимації Фотеля.

 За цим методом на кожному кроці визначають різницю між двома найменшими вартостями в кожному рядку і стовпчику транспортної таблиці. Ці різниці записують у спеціально відведених місцях таблиці - знизу та справа у кілька рядків та стовпчиків, що відповідають крокам заповнення таблиці. З-поміж усіх різниць вибирають найбільшу і у відповідному рядку чи стовпчику заповнюють клітинку з найменшою вартістю. Якщо ж однакових найбільших різниць кілька, то вибирають будь-який відповідний рядок або стовпчик. Коли залишається незаповненим лише один рядок або стовпчик, то обчислення різниць припиняють, а таблицю продовжують заповнювати за методом мінімальної вартості.

Даний метод побудови опорного плану враховує не лише маршрути з мінімальними витратами перевезень продукції, але й співвідношення витрат у рядку чи стовпчику, тобто розраховується наскільки, може збільшитися вартість постачання на наступних кроках процедури, якщо не здійснити на поточному кроці постачання в клітину з мінімальною вартістю.

Метод апроксимації Фогеля дає змогу особливо для задач великих розмірностей скласти найкращий опорний план.

Побудову опорного плану зручно подавати у вигляді таблиці, в якій постачальники продукції відповідають рядкам, а споживачі-стовпчикам.

Метод потенціалів розв'язування транспортної задач

Задача, двоїста до транспортної. Один із способів розв’язування транспортної задачі ґрунтується на розгляді двоїстої задачі.

Розглянемо транспортну задачу (7.1-7.4).

Позначимо змінні двоїстої задачі, які відповідають рівнянням (7.2), через , а для рівнянь (7.3) - через . Оскільки всі обмеження транспортної задачі є рівняннями, то пара спряжених задач є несиметричною і ніякі обмеження на знаки змінних двоїстої задачі  та  не накладаються.

Для побудови двоїстої задачі поставимо у відповідність обмеженням початкової задачі змінні двоїстої:

 (7.3.1)

  (7.3.2)

Згідно з загальними правилами побудови двоїстих задач маємо:

 (7.3.3)

за умов

 (7.3.4)

Змінні  та  задачі (7.3.3), (7.3.4) двоїстої до транспортної мають назву потенціалів.

Сформулюємо другу теорему двоїстості для задач (7.1-7.4) та (7.3.3)-(7.3.4).

Для того, щоб плани відповідних спряжених задач були оптимальними, необхідно і достатньо, щоб виконувалися умови доповнюючої нежорсткості:

1)  (7.3.5)

2)  (7.3.6)

Зауважимо, що друга група умов для транспортної задачі виконується автоматично, оскільки всі обмеження задачі є рівняннями.

Перша умова виконується у двох випадках:

а) якщо . Другий співмножник бо за умовою ();

б) якщо , то за умовою транспортної задачі , тоді   ().

Необхідність і достатність виконання таких умов для оптимальності планів прямої та двоїстої задач було доведено раніше. Отже, як наслідок другої теореми двоїстості для транспортної задачі отримали необхідні та достатні умови оптимальності плану.

Теорема (умова оптимальності опорного плану транспортної задачі). Якщо для деякого опорного  існують числа  та , для яких виконуються умови:

) , ;

) ,

для всіх , то він є оптимальним планом транспортної задачі.

Використовуючи наведені умови існування розв'язку транспортної задачі, методи побудови опорних планів та умову оптимальності опорного плану транспортної задачі, сформулюємо алгоритм методу потенціалів, який по суті повторює кроки алгоритму симплексного методу.

Алгоритм методу потенціалів складається з таких етапів:

1.      Визначення типу транспортної задачі (відкрита чи закрита). За необхідності слід звести задачу до закритого типу.

2.      Побудова першого опорного плану транспортної задачі одним з відомих методів.

3.      Перевірка опорного плану задачі на виродженість. За необхідності вводять нульові постачання.

4.      Перевірка плану транспортної задачі на оптимальність.

 Визначення потенціалів для кожного рядка і стовпчика таблиці транспортної задачі. Потенціали опорного плану визначають із системи рівнянь , які записують для всіх заповнених клітинок транспортної таблиці, кількість яких дорівнює , а кількість невідомих - . Кількість рівнянь на одне менша, ніж невідомих, тому система є невизначеною, і одному з потенціалів надають нульове значення. Після цього всі інші потенціали розраховують однозначно.

Перевірка виконання умови оптимальності для пустих клітин. За допомогою розрахованих потенціалів перевіряють умову оптимальності  для незаповнених клітинок таблиці. Якщо хоча б для однієї клітини ця умова не виконується, тобто , то поточний план є неоптимальним, і від нього необхідно перейти до нового опорного плану.

1.    Вибір змінної для введення в базис на наступному кроці. Загальне правило переходу від одного опорного плану до іншого полягає в тому, що з попереднього базису виводять певну змінну (вектор), а на її місце вводять іншу змінну (вектор), яка має покращити значення цільової функції. Аналогічна операція здійснюється і в алгоритмі методу потенціалів.

Перехід від одного опорного плану до іншого виконують заповненням клітинки, для якої порушено умову оптимальності. Якщо таких клітинок кілька, то для заповнення вибирають таку, що має найбільше порушення, тобто .

4.4.   Побудова циклу і перехід до наступного опорного плану. Вибрана порожня клітина разом з іншими заповненими становить , отже, з цих клітин обов'язково утвориться цикл. У межах даного циклу здійснюють перерахування, які приводять до перерозподілу постачань продукції. Кожній вершині циклу приписують певний знак, причому вільній клітинці - знак «+», а всім іншим - за черговістю знаки «-» та «+». У клітинках зі знаком «-» вибирають значення  і переносять його у порожню клітинку. Одночасно це число додають до відповідних чисел, які містяться в клітинках зі знаком «+», та віднімають від чисел, що позначені знаком «-». Якщо значенню  відповідає кіль­ка однакових перевезень, то при відніманні залишаємо у відповідних клітинках нульові величини перевезень у такій кількості, що дає змогу зберегти невиродженість опорного плану.

Внаслідок наведеного правила вибору  дістаємо новий опорний план, який не містить від'ємних перевезень і задовольняє умови транспортної задачі. Оскільки кількість всіх клітин таблиці, що входять у цикл, є парною і до половини з них те саме чисті  додається, а від половини віднімається, то загальна сума перевезень по всіх колонках і рядках залишається незмінною.

Доведемо ациклічність нового плану. Вектор умов, який відповідає приєднаній клітині, є лінійною комбінацією векторів базису, які утворюють разом з ним цикл, бо ці вектори входять у згадану комбінацію з відмінними від нуля коефіцієнтами. Виключення з циклу одного з базисних векторів приводить до нової системи з  лінійно незалежними векторами, бо інакше введений у новий базис вектор мав би два різних розклади через вектори попереднього базису, що неможливо. А системі лінійно незалежних векторів відповідає ациклічна сукупність клітин таблиці транспортної задачі, що й потрібно було довести.

Отже, клітинка, що була вільною, стає заповненою, а відповідна клітинка з мінімальною величиною  вважається порожньою. У результаті такого перерозподілу перевезень продукції дістанемо новий опорний план транспортної задачі.

5.      Перевірка умови оптимальності наступного опорного плану. Якщо умова оптимальності виконується - маємо оптимальний план задачі, інакше необхідно перейти до наступного опорного плану (тобто повернутися до пункту 3 даного алгоритму).

Зауважимо, що аналогічно з розв'язуванням загальної задачі лінійного програмування симплексним методом, якщо за перевірки оптимального плану транспортної задачі для деяких клітин виконується рівність , то це означає, що задача має альтернативні оптимальні плани. Отримати їх можна, якщо побудувати цикли перерозподілу обсягів перевезень для відповідних клітин.

1.      Вирішення транспортної задачі засобами EXCEL

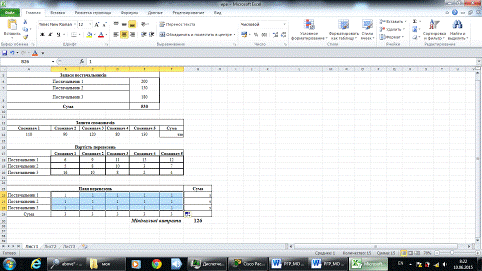

Створюємо таблицю з формулами, які зв'язують план, обмеження і цільову функцію :

Діапазон G26:G28 заповнюємо формулою: =СУМ ( );

Діапазон B26:F26 заповнюємо формулою: =СУМ ( );

У цільову комірку G30 вводимо формулу: ==СУММПРОИЗВ(B18:F20;B26:F28

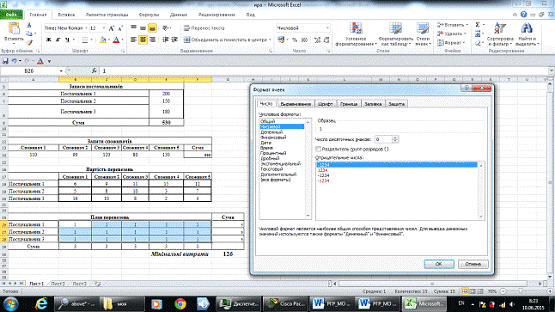

Виділивши діапазон B26:F28, робимо формат чисел 0 знаків після коми.

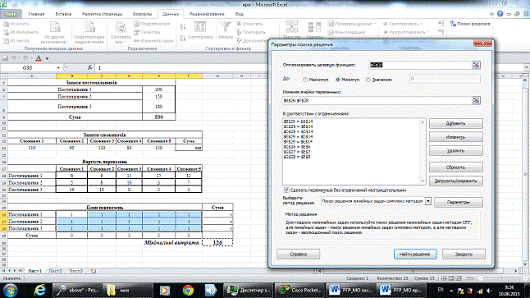

Запускаємо програму Пошук рішень командою Дані / Аналіз / Пошук рішення. У полях встановити цільову комірку. Змінюючи комірки, обмеження вводимо відповідні адреси комірок.

Оскільки це лінійна модель, то не забуваємо фіксувати у вікні Параметри пошуку рішень перемикач на позицію Лінійна модель і невід’ємні значення.

Натискаємо кнопку Виконати і у вікні, що з'явилося. Результати пошуку рішення виводимо звіт:

Аналіз результатів

У знайденому рішенні витрачені всі запаси постачальників, і виконані всі запити споживачів.

Мінімальні витрати на транспортування дорівнюють 3330 гр. од.

Висновки

1. Транспортні задачі - найбільш поширений клас задач лінійного програмування. їх використання в управлінських процесах пов'язано з визначенням такого плану перевезення вантажу від постачальників до споживачів, щоб загальні транспортні витрати були найменшими за умови, що мають бути задоволені потреби всіх споживачів.

. Алгоритм розв'язування транспортної задачі має два етапи. На першому етапі цього алгоритму розташовано початковий опорний план транспортної задачі. Для його знаходження найчастіше використовуються методи північно-західного кута, мінімальної вартості, подвійної переваги тощо. На другому етапі розв'язання транспортної задачі методом потенціалів виконується перевірка знайденого опорного плану на оптимальність. Якщо план неоптимальний, то потрібно перерозподілити вантаж, зменшуючи вартість транспортування, і повернутися до першого етапу алгоритму, розглянувши наступний опорний план.

. Транспортна задача може бути узагальнена на випадок "некла-сичної" постановки: трьохіндексна транспортна задача, трьохіндексна транспортна задача з різними видами вантажу, чотирьохіндексна транспортна задача тощо.

. Транспортна задача за критерієм часу виникає при перевезенні термінових вантажів, коли загальна вартість перевезень має другорядне значення, а на перше місце виходить час. Вона не належить до задач лінійного програмування, оскільки її цільова функція не лінійна. Методика розв'язування цих задач базується на розвантажувальних циклах.

. Багатокритеріальні постановки транспортної задачі є моделями транспортних задач з кількома критеріями якості, наприклад загальна вартість перевезення вантажу та загальний час перевезення. Ця задача зводиться до скалярної транспортної задачі за допомогою згортки критеріїв якості до одного критерію, після чого вона розв'язується стандартними методами.
