Материал: Вентиляция промышленного здания. методические указания и задания к выполнению курсового проекта и практическим занятиям для магистрантов направления 08.04.01 «Строительство». Новосельцев Б.П., Драпалюк Н.А
ПРИЛОЖЕНИЕ 1
Варианты планировки производственного помещения для проектирования систем вентиляции

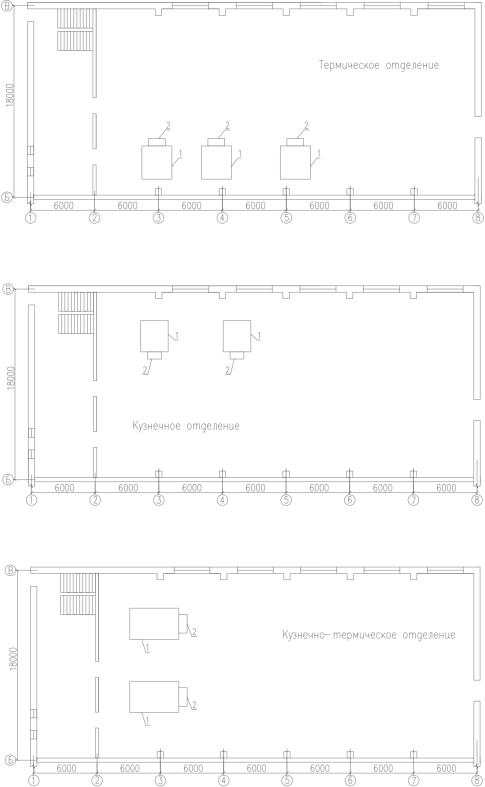

Рис. П.1.1. План термического отделения с размещением технологического оборудования
Рис. П.1.2. План кузнечного отделения с размещением технологического оборудования
Рис. П.1.3. План кузнечно-термического отделения с размещением технологического оборудования
11
Продолжение прил. 1

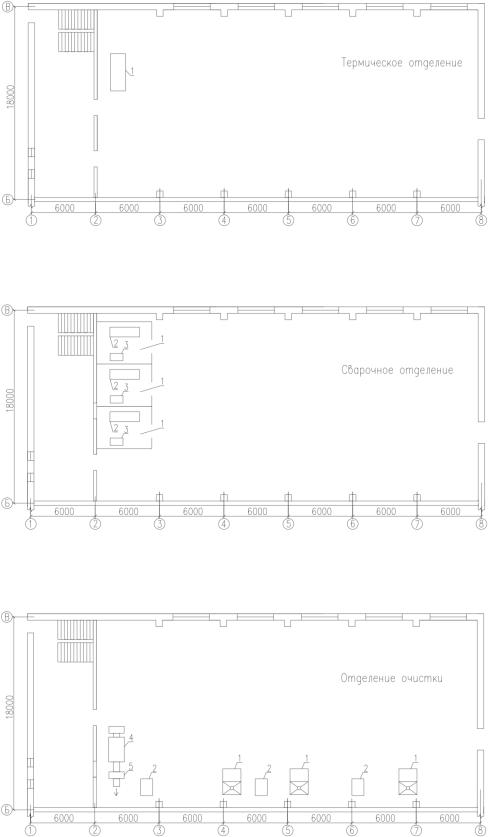

Рис.П. 1.4. План термического отделения с размещением технологического оборудования
Рис. П.1.5. План сварочного отделения с размещением технологического оборудования
Рис. П.1.6. План отделения очистки с размещением технологического оборудования
12
Продолжение прил. 1

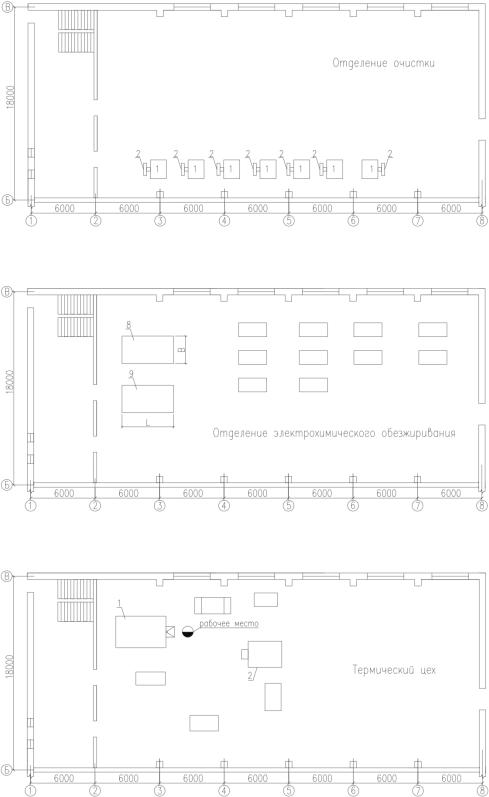

Рис. П.1.7. План отделения очистки с размещением технологического оборудования
Рис. П.1.8. План отделения электрохимического обезжиривания с размещением технологического оборудования
Рис. П.1.9 План термического цеха с размещением технологического оборудования
13
Продолжение прил. 1

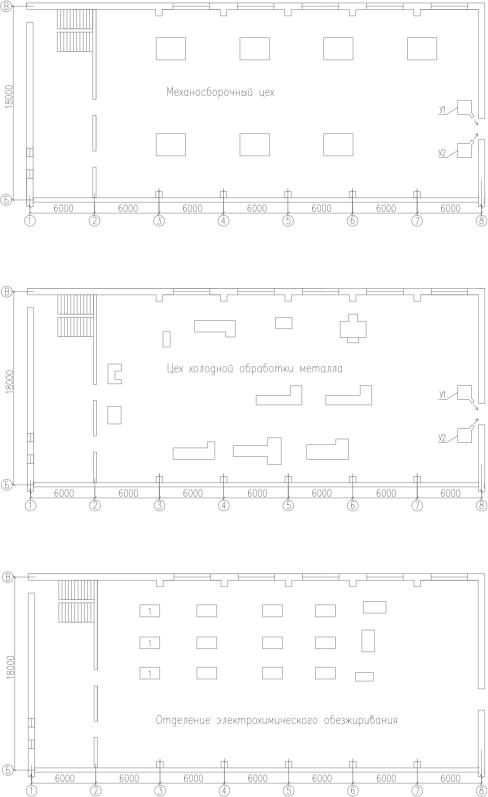

Рис. П.1.10. План механосборочного цеха с размещением технологического оборудования
Рис. П.1.11. План цеха холодной обработки металла с размещением технологического оборудования
Рис. П.1.12. План отделения электрохимического обезжиривания с размещением технологического оборудования
14
Окончание прил. 1

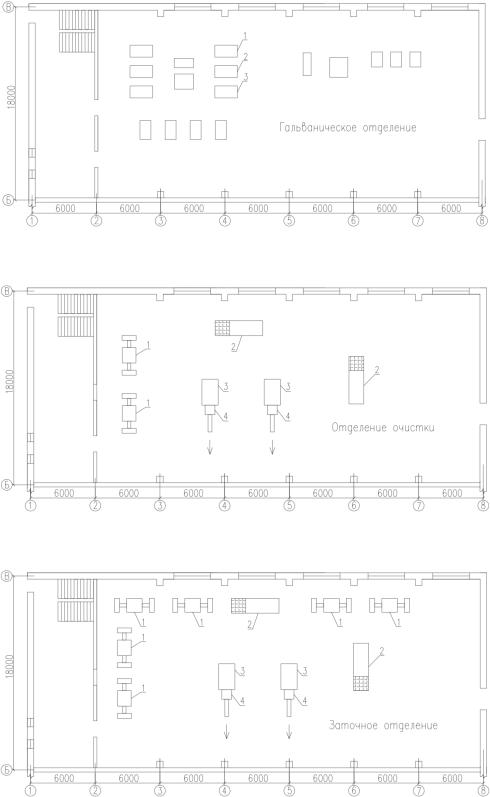

Рис.П. 1.13. План гальванического отделения с размещением технологического оборудования
Рис. П.1.14. План отделения очистки с размещением технологического оборудования
Рис. П.1.15. План заточного отделения с размещением технологического оборудования
15
