Материал: РГР 15 вариант

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский авиационный институт (национальный исследовательский университет)»

КАФЕДРА «ДЕТАЛИ МАШИН И ТЕОРИЯ МЕХАНИЗМОВ И МАШИН»

Расчётно-графическая работа

По теме: «Расчет винтового съемника для демонтажа подшипников качения»

Вариант: №15

Группа: Т12О-302С-19

Студент: Беспятых М.А.

СОДЕРЖАНИЕ

1. Определить параметры резьбы силового винта…………………………….3

2. Определить размеры гайки винта……………………………………………6

3. Определить КПД передачи винт-гайка……………………………………...8

4. Определить длину и диаметр рукоятки……………………………………...8

5. Определить КПД всего механизма…………………………………………..8

6. Построить эпюры осевой силы и крутящих моментов……………………..9

1. Определить параметры резьбы силового винта

Дано:

Q=34000 Н

L=300 мм

d_n=90 мм

Материал винта – Ст35

Материал гайки – СЧ24-44

Материал лап - Ст3

Тип резьбы - упорная

Расчётная часть

В соответствии с ГОСТ 1777-52 принимаем

Проведём проверку на прочность.

Из условия на прочность:

По третьей гипотезе прочности:

Найдём частные коэффициенты:

n=SMKT

S=S₁S₂-коэффициент, учитывающий надежность материала и ответственность детали.

S₁=1,1

S₂=1,2

K=K₁K₂-коэффициент, учитывающий расчетно-конструкторские факторы.

K₁=1

M=M₁M₂M₃- коэффициент, учитывающий метод испытания материалов.

M₁=1

M₂=1,05

M₃=1,2

T=T₁T₂T₃-коэффициент, учитывающий технологический процесс изготовления и сборки деталей и узлов.

T₂=1

T₃=1

Условие прочности выполняется:

2. Определить размеры гайки винта

Высота гайки

В соответствии с ГОСТ 6636-69 принимаем Н=71 мм.

Число витков резьбы

Проверим витки гайки на изгиб.

Условие прочности витков на изгиб: ,

Где , ]=25Мпа

- условие выполняется.

Наружный диаметр гайки

В соответствии с ГОСТ 6636-69 принимаем D=67

Тело гайки проверяется на растяжение.

Условие прочности: , =20МПа

Условие прочности на растяжение не выполняется, поэтому принимаем D=71мм

Выполняем повторную проверку:

Условие прочности выполняется, следовательно, значение выбрано верно.

Диаметр бурта гайки

В соответствии с ГОСТ 6636-69 принимаем D₁=95мм.

Проверим бурт гайки на смятие. Условие прочности: , =60Мпа

10,866МПа 60Мпа - условие выполняется.

Определим высоту бурта гайки:

В соответствии с ГОСТ 6636-69 принимаем а=21 мм.

Условие прочности напряжения изгиба: , =25Мпа

16,592 МПа 25 МПа – Условие прочности выполняется

3. Определить КПД передачи винт-гайка

4. Определить длину и диаметр рукоятки

,

Где -число рабочих = 2

-коэффициент удобства = 0,9

-сила одного рабочего=300Н

В соответствии с ГОСТ 6636-69 принимаем

Определим диаметр рукоятки

В соответствии с ГОСТ 6636-69 принимаем 26 мм.

5. Определить КПД всего механизма

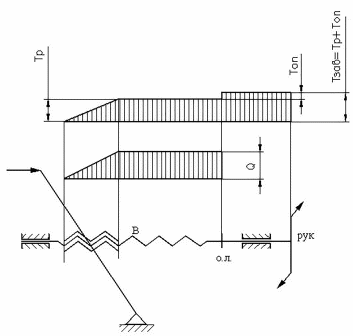

6. Построить эпюры осевой силы и крутящих моментов

Москва 2021
