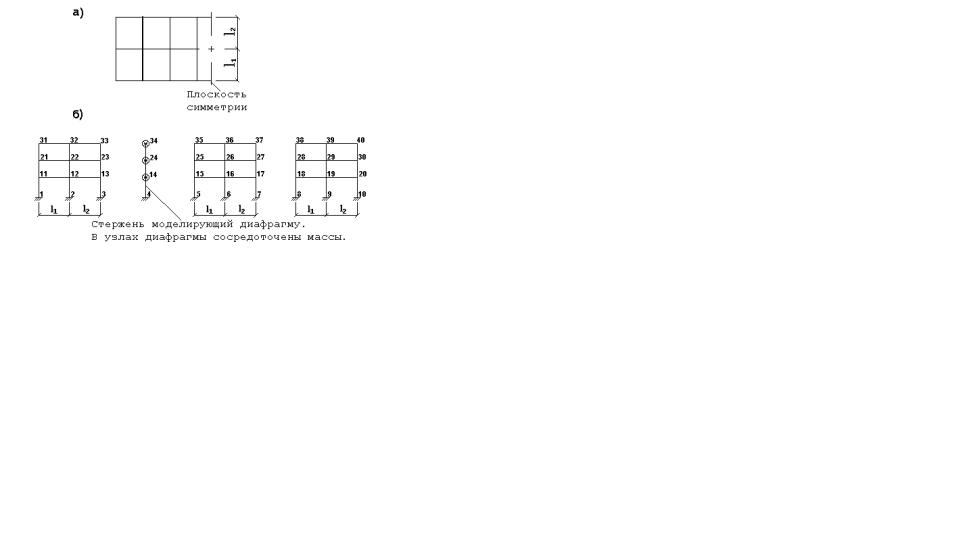

Рис. 3.1. Замена пространственного каркаса здания плоской расчетной схемой

В целом ряде случаев, упрощение расчетной модели может быть достигнуто за счет использования стержневой аналогии плоских конструкций (типа плита или балка-стенка). Переход от плитной модели к стержневой рассмотрим на примере преобразования вертикальной диафрагмы здания с каркасной обстройкой. Если диафрагма жесткости имеет отношение H a 6, то она может быть заменена стержнем эквивалентной жесткости, а для включения этого стержня в совместную работу с каркасом используются абсолютно жесткие вставки. На рис. 3.2 показано применение этого приема для фрагмента рамносвязевой системы в случае, если диафрагма не имеет проемов, а на рис. 3.3 - показан этот же прием, если диафрагма имеет проемы. Формирование расчетной модели включает следующие процессы:

3.1.1. Геометрическое моделирование

Геометрическое моделирование включает назначение размеров сечений элементов расчетной схемы, шага и пролета конструкций, общих габаритов. При геометрическом моделировании следует учитывать, что геометрические центры поперечных сечений конструктивных элементов должны совпадать с центрами элементов расчетной схемы, моделирующих их работу. В рамках геометрического моделирования могут быть рассмотрены вопросы о придании

9

модели свойств регулярности или симметрии даже в случае если сам объект не является строго регулярным или симметричным.

3.1.2. Назначение свойств материалу конструкций

Назначение свойств материалу конструкций заключается в выборе класса бетона и арматуры, марки кирпича и раствора, прочности древесины. Наряду с прочностными задаются и деформационные характеристики конструктивных материалов. При этом деформационные характеристики одного и того же материала могут изменяться в зависимости от уровня действующих напряжений или условно приниматься неизменными.

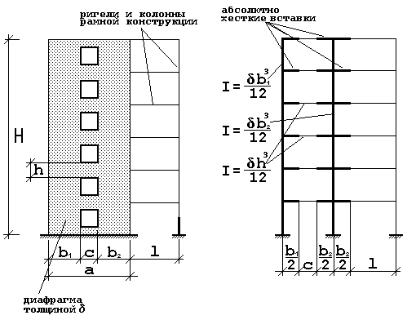

Рис.3.2. Использование стержневой аналогии для вертикальной диафрагмы жесткости рамно-связевой системы без проемов

10

Рис. 3.3. Использование стержневой аналогии для вертикальной диафрагмы жесткости с проемами

3.1.3. Моделирование нагрузок

Моделирование нагрузок формируются схемы загружения здания или рассчитываемой конструкции. Величины временных нагрузок, их полное нормативное и пониженное значение принимаются в соответствии с действующими нормами. Постоянные нагрузки рассчитываются исходя из размеров конструктивных элементов, их объемного веса, состава и плотности стяжек, засыпок, конструкции полов и кровли. Процесс сбора нагрузок должен отображаться в табличной форме с указанием коэффициентов надежности по нагрузкам и по зданию. При сборе нагрузок следует разделять их расчетные и нормативные значения для выполнения расчетов по группам предельных состояний. Для выявления расчетных усилий в отдельных конструктивных элементах, в общем случае требуется формирование ряда сочетаний нагрузок. Формирование соче-

11

таний нагрузок и определение их расчетных комбинаций выполняется автоматически при использовании вычислительных комплексов.

В исключительных случаях, при отсутствии программного обеспечения по каким-либо выбранным видам конструкций допускается производить их статистический расчет приближенными методами, а также с помощью расчетных таблиц, графиков и формул, взятых из справочной литературы. Расчеты статически неопределимых конструкций следует, как правило, выполнять по методу предельного равновесия с соответствующим перераспределением усилий. Ручные методы расчета могут быть использованы и для проверки результатов машинного расчета на наличие грубых ошибок. Необходимость проверки должна быть согласована с руководителем квалификационной работы.

Для расчета и конструирования выбираются 2 конструкции, рассчитываемые отдельно или в составе здания. При этом следует избегать расчетов однотипных конструкций и элементов.

Расчеты железобетонных элементов завершаются составлением таблиц с указанием требуемой площади арматуры и упрощенными схемами расположения рабочей арматуры с указанием диаметра, шага, класса арматуры. Эта информация в дальнейшем используются для разработки рабочих чертежей.

Пояснительная записка подраздела «Расчет и проектирование кон-

струкций» (наземные конструкции) включает:

1.Краткое описание конструктивной схемы здания и конструкций, принятых для расчета и проектирования.

2.Сбор нагрузок на конструкции. Обоснование выбора расчетной схемы (модели) конструкции или здания, схемы загружения.

3.Основные результаты расчетов. Краткие выводы по результатам расчетов конструкции или здания.

3.2.Графическая часть к подразделу «Расчет и проектирование конструкций»

Графическая часть к расчетно-конструктивному разделу (наземные конструкции) включает 1 лист формата А1, планы и разрезы, маркировку элементов конструкций, чертежи проектируемых конструкций и узлов, спецификации к чертежам. Содержание чертежей согласовывается с руководителем квалификационной работы. При необходимости, количество листов (по согласованию с руководителем) может быть увеличено до двух.

При оформлении графической части ВКР следует руководствоваться требованиями ГОСТ [7, 8].

12
