Контрольная работа: Проектирование и обслуживание кабельной канализации связи
Проектирование и обслуживание кабельной канализации связи
Федеральное государственное образовательное бюджетное
учреждение высшего профессионального образования
Сибирский
государственный университет телекоммуникаций и информатики
Контрольная работа
по
курсу ОПСС
Проверила: доц. Первушина Л.В.
Новосибирск
2015
Исходные данные
Дано:
1. λ=1,3 мкм;
. Количество АТС: 4;
. Количество Е1(ТФ): 15;
.Количество Е3: 1;
. Количество FE: 11;
. Потоки аренды E1: 2;
. n1=1,475;
. n2=1,47;
В расчете параметров используем следующие значения:
∆λ = 0,212 нм;
tgδ = 10-12;p = 0,8;= 4,6 мкм;
M(λ) = - 18 ;
B(λ) = 12 ;
P(λ) = 5,5 .
Выбор оптимального прохождения кабельной
канализации
С точки зрения технико-экономических показателей выгодным было бы построения кабельной канализации по кратчайшему пути между узлами. Но в городской черте есть факторы, которые препятствуют кратчайшему прохождению: лесопарковые зоны, водные преграды и прочее.
В конкретном случае выбор был сделан в пользу
прохождения кабельной канализации вдоль улиц (максимально протяженные прямые
участки). Вся схема построения представляет собой треугольник. Для более
детального рассмотрения данные приведены в таб. 2.1.
Таблица 2.1. Выбор оптимальной трассы прохождения кабельной канализации
|
Характеристика трассы |
Единицы измерения |
Количество |
|
|
|
|
|
Общая протяженность |
км |
АТС 1-2 = 1.64 АТС 2-3 = 1.79 АТС 3-4 = 1.26 АТС 4-1=1.91 Общая: 6.6 |
|
Способы прокладки кабеля |
км |
В кабельной канализации 6.6 |
|
Количество переходов по паркам и железным дорогам |
1 пер |
ЖД: АТС 2-3 = 1 АТС 3-4 = 1 Общее: 2 |

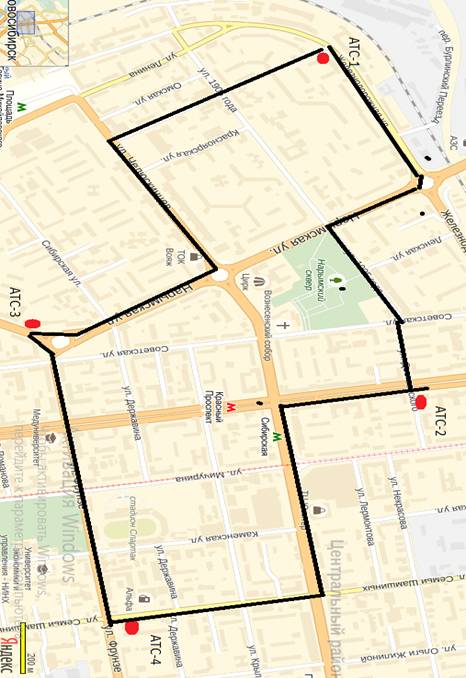

Рисунок 1 - Места расположения АТС и прокладки кабеля в городе Новосибирск
кабельный канализация оптический связь
Расчет параметров оптического кабеля
) Найдем числовую апертуру
) Нормированная частота
< 2,405, т.е. оптическое волокно будет одномодовым.
) Потери на поглощение
) Потери на Релеевское рассеяние
) Собственные потери
Пропускная способность:
*2.048+11*100+1*1000=2130.72 Мбит/с
Выбор активного оборудования
При выборе активного оборудования были учтены
такие параметры как надежность, цена и качество. Был произведен мониторинг цен
различных производителей. Из всего перечня были выбраны 3 основных варианта и
согласно нижеприведенной таблице был сделан выбор.
Таблица 4.1 - Цены на мультиплексоры разных производителей
|
Наименование |
Цена, тыс. руб |
Производитель |
|
Транспорт S1 |
136 |
Русская телефонная компания |
|
Alcatel 1655 AMU |
252 |
Alcatel-Lucent |
|
FlexGain FOM 16L2 |
142 |
НАТЕКС |
Окончательный выбор был сделан в пользу мультиплексора Транспорт S1 фирмы «Русская телефонная компания». Мультиплексор имеет компактные размеры, необходимые характеристики и оптимальную цену.
Характеристики мультиплексора.
Рисунок 4.1 - Оптический мультиплексор Транспорт S1
Возможности мультиплексора:
• количество передаваемых потоков Е1: 21/ 42/ 63• количество передаваемых интерфейсов Ethernet 10/100BaseT : 1…18• длина волны оптического интерфейса: 1310 (1550 - опция)• длина ВОЛС: 0…120 км• управление: TCP/IP, 10/100BaseT • интерфейс служебной связи: 64 кбит/с• электропитание: 36/72В или 220В
Достоинства мультиплексора:
Высокая «живучесть» сети - пониженное значение джиттера, электропитание и оптический тракт зарезервированы по типу 1+1.
- Масштабирование «Транспорт S1» легко масштабируется путём включения в базовый модуль до трех модулей передачи потоков Е1, каналов Ethernet, служебной связи и канала ТЧ.
Совместимость с другим SDH-оборудованием
Удалённое конфигурирование и управление -
поддержка удалённого конфигурирования и управления по протоколу TCP/IP,
10/100BaseT.
Выбор оптического кабеля связи
Согласно рекомендации «Связьинвест» количество
ОВ должно быть не менее 20, из которых 4 должно быть NZ DSF(G.655). Произведем
мониторинг цен на оптический кабель связи различных производителей.
Таблица 6.1. Сравнение стоимости оптического кабеля связи
|
Наименование кабеля |
Стоимость, тыс. руб./км |
Производитель |
|
ДПЛ-24 |
33,304 |
ОПТКОМ, г. Екатеринбург |
|
ОКБ - 6 (2.0) Сп - 20(2)/4(5) «10 кН» |
25,720 |
ЗАО Трансвок, г. Ермолино |
|
ОКСЛ-М4П-А24-2,5 |
26,782 |
АлтайОптикаКабель, г. Барнаул |
Выбираем кабель ОКМС-ПТА-4/2(2.4) Сп-16(2)
«8кН».
Таблица 6.2. Основные характеристики оптического кабеля
|
Количество оптических волокон в кабеле |
24 |
|
Количество элементов повива сердечника |
6 |
|
Масса кабеля, кг/км |
417 |
|
Длительно допустимая растягивающая нагрузка, кН |
20 |
|
Допустимая раздавливающая нагрузка, кН/см |
4 |
|
Минимальный радиус изгиба |
20*Dкаб |
|
Тип оптического волокна |
5 (LEAF) - Corning Inc. (соответствует G.655 A,B,C,D) |
Применяется для прокладки в грунтах всех групп
(категорий), в том числе скальных и подверженных мерзлотным деформациям, в
кабельной канализации, трубах, блоках, туннелях, при пересечении болот и рек, а
так же при наличии особо высоких требований по механической устойчивости.

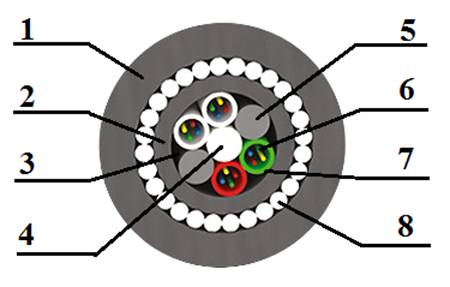

Рисунок 6.1 - Конструкция
оптического кабеля
. Внешняя оболочка.
. Внутренняя оболочка.
. Гидрофобный заполнитель.
. Центральный силовой элемент (стеклопруток ).
. Заполняющий модуль.
. Оптическое волокно.
. Оптический модуль.
. Броня из стальных оцинкованных проволок.
