Курсовая работа (т): Проект построения сети полигонометрии 4 класса 1-2 разрядов и геометрического нивелирования 4 класса на заданном плане М 1:25000 для топографической съемки незастроенной территории М 1:5000

Лист карты масштаба 1:50 000 делится на 4 листа масштаба 1:25 000, обозначаемые строчными буквами русского алфавита. Например, лист в масштаба 1:25 000 имеет номенклатуру N-37-144-Г-в.

Лист карты масштаба 1:25 000 делится на 4 листа масштаба 1:10000, которые обозначаются арабскими цифрами 1, 2, 3, 4. Номенклатура листа карты данного масштаба получается добавлением справа к номенклатуре листа карты масштаба 1:25000 соответствующей арабской цифры; например, лист 4 имеет номенклатуру N-37-144-Г-а-4.

Лист карты масштаба 1:100 000 служит также основой для разграфки и номенклатуры листов топографических планов масштабов 1:5000 и 1:2000. Одному листу карты масштаба 1:100 000соответствуют 256 (16х16) листов плана масштаба 1:5000, которые обозначаются арабскими цифрами 1, 2, 3 ... 256, заключенными в скобки. Например, номенклатура 256-го листа плана масштаба 1:5000 запишется: N-37-144-(256). Одному листу плана масштаба 1:5000 соответствуют 9 листов плана масштаба 1:2000, которые обозначаются строчными буквами русского алфавита от а до и, также заключенными в скобки. Тогда номенклатура листа плана масштаба 1:2000 будет: N-37-144-(256-и).

На участки местности с площадью менее 20 км² применяется прямоугольная разграфка планшетов. В основу этой разграфки положен планшет масштаба 1:5000 с размерами рамок 40х40 см, обозначаемый арабскими цифрами. Ему соответствуют 4 листа планов масштаба 1:2000, каждый из которых обозначается присоединением к номеру планшета масштаба 1:5000 одной из прописных букв русского алфавита (А, Б, В, Г).

Листу масштаба 1:2000 соответствуют 4 листа масштаба 1:1000, обозначаемых римскими цифрами (I, II, III, IV), и 16 листов масштаба 1:500, обозначаемых арабскими цифрами (1, 2, 3, 16). Такая разграфка приводит к образованию планшетов масштабов 1:2000, 1:1000 и 1:500 с размерами 50х50 см. Номенклатура листов планов масштабов 1:1000 и 1:500 складывается из номенклатуры листа масштаба 1:2000 и соответствующей римской цифры для листа масштаба 1:1000 или арабской цифры для листа масштаба 1:500.

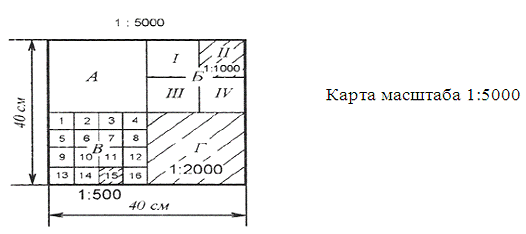

Показанные на рисунке заштрихованные планшеты масштабов 1:2000, 1:1000 и 1:500 имеют соответственно номенклатуру: 7-Г, 7-Б-II и 7-В-15.

8. Перечень выполняемых работ

Для составления сметы и экономического обоснования работ требуется перечисление все выполняемых работ. Полигонометрия:

рекогносцировка

составление проекта работ

выбор типа и изготовление геодезических центров

закладка знаков

привязка к пунктам ГГС

угловые и линейные измерения

предварительные вычисления, уравнивание и оценка точности хода

составление каталога пунктов

рекогносцировка

закладка реперов

нивелирование

обработка полученных результатов

составление каталога

Съемочное обоснование

рекогносцировка

изготовление и закрепление пунктов

угловые и линейные измерения

составление отчета

Тахеометрическая съемка

рекогносцировка

составление технического плана

съемки района работ

составление отчета

Полигонометрических пунктов 4, нивелирных пунктов 32.

9. Заключение

В результате выполнения данной работы был создан проект по созданию сети сгущения методом полигонометрии 4 класса,1 разряда для производства тахеометрической съемки местности, так же на пункты полигонометрии были переданы высотные отметки способом геометрического нивелирования 4 класса. Ход был запроектирован наиболее выгодно для съемки местности, с учетом топографии района работ.

Составление проекта значительно облегчает последующее выполнение полевых работ. На плане заранее выбирается наиболее удобный маршрут проложения хода, с учётом особенностей местности, таких как болота, реки и т. п., производится предвычисление точности нивелирных ходов и полигонометрической сети.

С помощью данной работы можно примерно узнать время выполнения всех работ и их сметную стоимость. Таким образом, составление технического проекта работ является неотъемлемой частью комплекса геодезических работ.
