- число выходов – три (гарантированное снабжение и негарантированное, отключаемое при запуске ДГА);

- приоритет подключения нагрузок к первому (основному) внешнему источнику как более надежному;

- отдельная регулировка верхнего и нижнего порогов срабатывания по каждому входу;

- регулировка времени задержки подключения к первому источнику тока при восстановлении напряжения после аварии, для защиты от переходных процессов в сети;

- защита от коротких замыканий;

- блокировка подключения нагрузки к двум источникам тока одновременно;

- отключение негарантированных нагрузок при запуске ДГА;

- возможность ручного переключения внешних источников питания.

По расчетному значения полного тока из существующих номиналов выбираем подходящий: 400 А, 125 А.

В табл. 9 занесены данные по расчету мощности:

Табл. 9

7. Проектирование резервной электростанции

Во время аварии источников внешнего электроснабжения основные устройства дома связи обеспечивает питанием местная резервная электростанция. В качестве резервной электростанции выбрана дизель-генераторная автоматизированная установка (ДГА). ДГА должны обеспечивать электроэнергией следующие устройства:

-вся аппаратуру связи, питаемую постоянным и переменным током;

-сеть гарантированного освещения;

-устройства вентиляции аккумуляторных помещений;

-собственные нужды электростанции (освещение, отопление, вентиляцию).

Часть потребителей во время аварии источников внешнего электроснабжения отключаются. К таким устройствам относятся приборы негарантированного освещения и силовое оборудование.

На основании общей активной мощности выбирается ДГА:

На основании расчета выбран тип ДГА – P50E.

Степень загрузки ДГА определяется по формуле:

K_з = P_{ДГА расч}/ P_ДГА = 0,794

ДГА запускается автоматически при пропадании напряжения на фидерах питания. Через 25-30 секунд после отключения фидеров ДГА принимает нагрузку. При появлении напряжения в одном из фидеров ДГА автоматически отключается и останавливается. Технические данные ДГА представлены в табл. 11.

Таблица 11

8. Разработка структурной схемы эпу

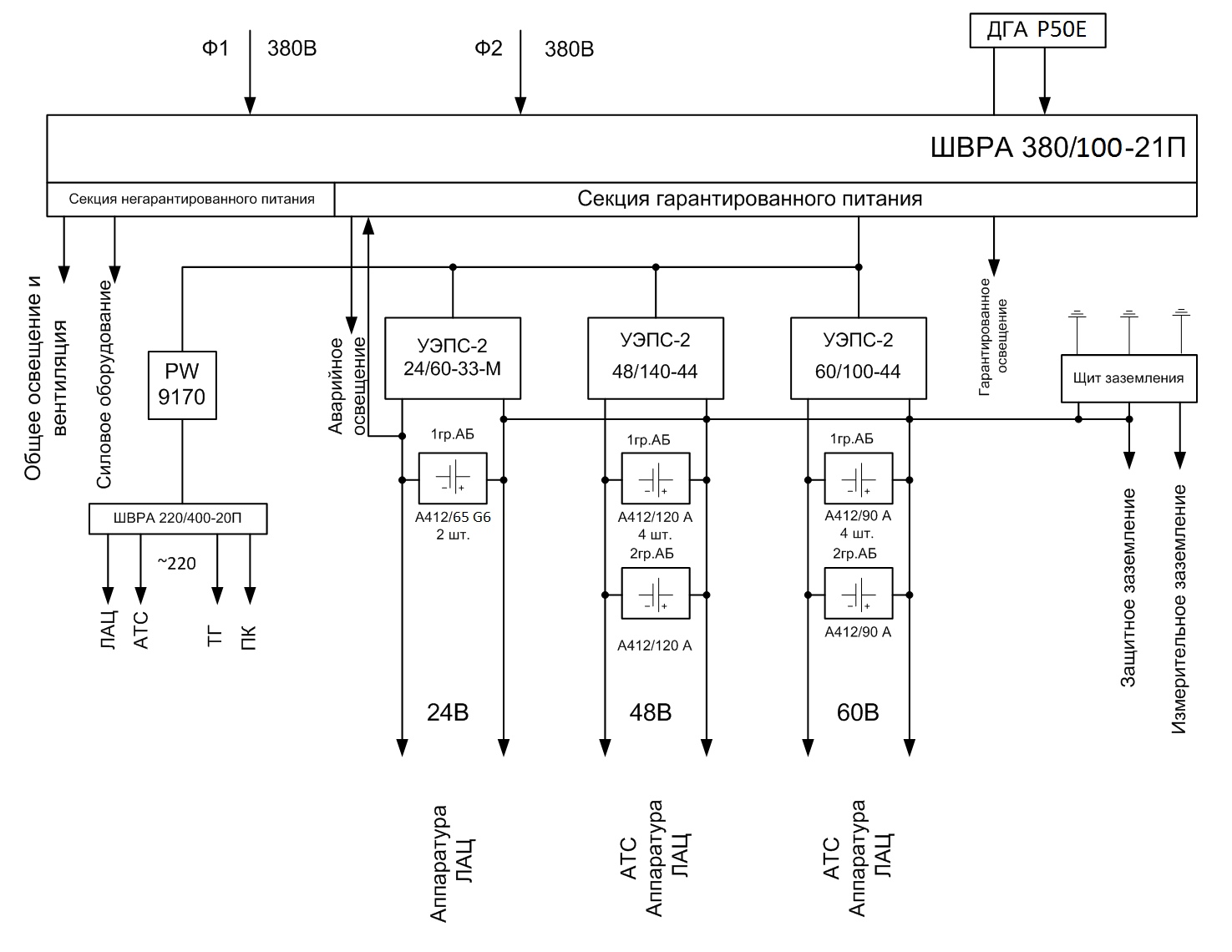

На рис. 4 представлена структурная схема ЭПУ.

Рис. 4

Бесперебойное питание для аппаратуры связи ЛАЦ и АТС обеспечи­вается от электропитающих установок постоянного тока ЭПУ-24, ЭПУ-48 и ЭПУ-60.

Бесперебойное питание потребителей переменного тока обеспечива­ется источником бесперебойного питания ИБП. К таким потребителям от­носятся: персональные компьютеры (ПК), на базе которых организуются автоматизированные рабочие места (АРМ) для контроля и управления ап­паратурой связи; телеграфные аппараты типа «Вектор-2000» и др. Распре­деление питания по потребителям осуществляется через шкаф вводный распределительный переменного тока ШВРА.

9. Сметно – финансовый расчет

В данном разделе определяется размер денежных средств, необходимых для осуществления проекта. В табл. 12 занесена спецификация аппаратуры дома связи.

Таблица 12
