Материал: ПОСТРОЕНИЕ АЭРОДИНАМИЧЕСКИХ ХАРАКТЕРИСТИК КРЫЛА Задание 3

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

сya max (закр. и пред.) = сya max + Δсya пред = 2,084 +0,744 = 2,828.

Имеется:

Взлет - cya max =1,903 (закрылки);

cya max =2,648 (закрылки и предкрылки);

Посадка - cya max =2,084 (закрылки);

cya max =2,828 (закрылки и предкрылки);

18. По графику принимается .

cya max при отклонении только закрылков при взлете с учетом влияния земли

cya max = 1,903 ∙ 0,87 = 1,656;

19. cya max при отклонении закрылков и предкрылка при взлете с учетом влияния земли

cya max = 2,648∙ 0,87 = 2,304.

20. cya max при отклонении только закрылков при посадке с учетом влияния земли

cya max = 2,084 ∙ 0,87 = 1,813;

21. cya max при отклонении закрылков и предкрылка при посадке с учетом влияния земли

cya max = 2,828∙ 0,87 = 2,461.

22. Зависимость коэффициента подъемной силы от угла атаки немеханизированного крыла, при взлете и посадке без экранного эффекта, а также при взлете и посадке с учетом влияния земли;

Зависимости определяются уравнением прямой, ограниченной по оси oy значениями коэффици-ента подъемной силы cya :

,

На основании полученных данных строится график характеристики подъемной силы крыла на взлетном режиме и на режиме посадки, а также характеристика подъемной силы крыла без механизации.

Графики представлены на рисунках 1 и 1 I.

23. Поляра немеханизированного крыла и взлетно-посадочные поляры самолета.

Уравнение докритической поляры имеет вид:

Таким образом, уравнение поляры немеханизированного крыла будет иметь вид:

cxa= 0,00734 + 0,00435 · (сya- 0,15) 2

Меняя cya от 0 до 0,6, получим график зависимости cxa от cya .

Полученные значения координат занесем в таблицу 1.

Таблица 1 - Зависимости cxa от cya.

cya

0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

cxa

0,00832

0,00745

0,00745

0,00832

0,01006

0,01267

0,016150

0,02049

0,02572

продолжение таблицы 1

cya

0.9

1,0

1,1

1,2

1,3

1,4

1,5

cxa

0,03180

0,03876

0,04659

0,05529

0,06485

0,07529

0,08659

Построение взлетной и посадочной поляр.

Взлётная и посадочная поляра строится по уравнению:

Величина минимального коэффициента лобового сопротивления на режимах взлёта и посадки:

где cха ш= 0,015 - минимальный коэффициент лобового сопротивления самолёта для крейсерского режима полёта.

Эффективное удлинение крыла вблизи Земли определяется по формуле:

где - отношение расстояния ¼ средней аэродинамической хорды крыла до земли к размаху крыла.

.

Принимается на взлетном режиме - cха ЗАК 0,05;

на режиме посадки - cха ЗАК 0,09.

Расчет поляр на взлетном режиме.

Определяется минимальный коэффициент лобового сопротивления самолета

Определяется расчётный коэффициент подъёмной силы.

Используя рассчитанные значения, получаем формулу для расчета координат точек поляры на взлетном режиме с механизированным крылом с учетом влияния земли:

.

Результаты расчета данной поляры сведены в таблицу 2

Таблица 2 - Координаты точек поляры на взлетном режиме с учетом влияния земли

cya

0

0,2

0,4

0,6

0,8

1,0

1,2

1,4

1,6

cxa

0,05098

0,04983

0,05035

0,05256

0,05644

0,06201

0,06925

0,07818

0,08878

Продолжение таблицы 2

cya

1,8

2,0

2,2

2,3

cxa

0,10107

0,11503

0,13068

0,13913

Расчет поляр на режиме посадки.

Определяется минимальный коэффициент лобового сопротивления самолета.

.

Определяется расчётный коэффициент подъёмной силы.

.

Используя рассчитанные значения, получаем формулу для расчета координат точек поляры на режиме посадки с механизированным крылом с учетом влияния земли:

.

Результаты расчета данной поляры сведены в таблицу 3.

Таблица 3 - Координаты точек поляры на режиме посадки с учетом влияния земли

cya

0

0,2

0,4

0,6

0,8

1,0

1,2

1,4

1,6

1,8

cxa

0,0729

0,0718

0,0723

0,0746

0,0784

0,0840

0,0913

0,1002

0,11078

0,12307

продолжение таблицы 3

cya

1,6

1,8

2,0

2,2

2,4

cxa

0,11078

0,12307

0,13703

0,15268

0,170

График взлетно-посадочных поляр для механизированного крыла представлен на рисунке 3

Совместно поляра немеханизированного крыла и взлетно-посадочные поляры самолета представлены на рисунке 4.

Рисунок 1 - Характеристика подъемной силы

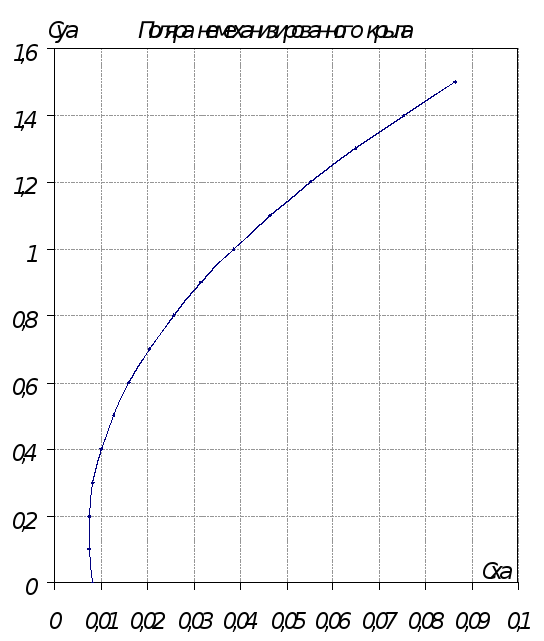

Рисунок 2 - Поляра немеханизированного крыла

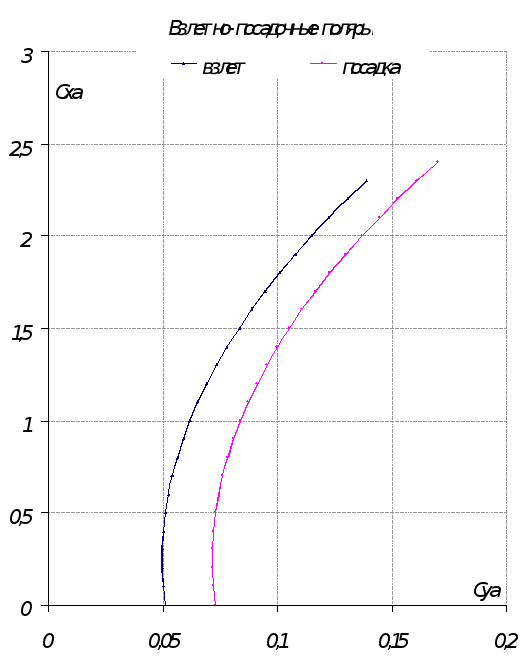

Рисунок 3 - Взлетно-посадочные поляры самолета

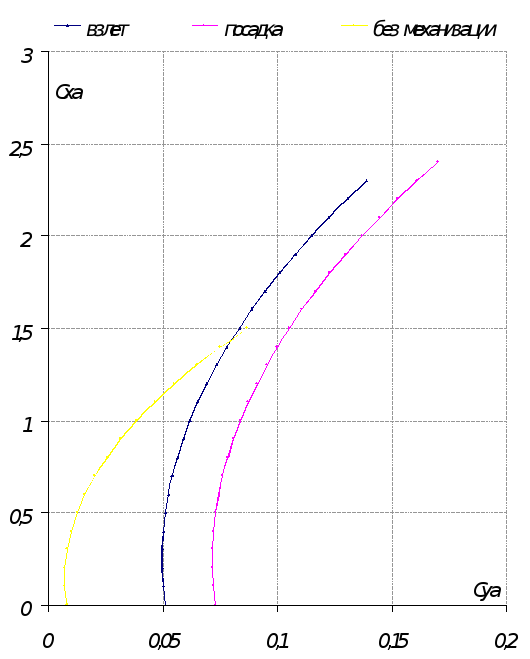

Рисунок 4 - Поляра немеханизированного крыла и взлетно-посадочные поляры самолета
