Материал: План локализации и ликвидации аварий на опасном производственном объекте

Концентрационные пределы воспламенения (по метану) в смеси с воздухом, объемные проценты: нижний – 5, верхний – 15, для природного газа конкретного состава концентрационные пределы воспламенения определяют в соответствии с ГОСТ 12.1.044-89.

Категория взрывоопасной смеси 11А-Т1.

Предельно допустимая концентрация (ПДК) углеводородов природного газа в воздухе рабочей зоны равна 300 мг/м³ в пересчете на углеводород (ГОСТ 12.1.005-88).

Меры и средства защиты работающих от воздействия природного газа, требования к личной гигиене работающих, оборудованию и помещению регламентируются приказом Ростехнадзора от 12 марта 2013 г. № 101 «Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила безопасности в нефтяной и газовой промышленности"» и приказом Ростехнадзора от 15 ноября 2013 г. № 542 «Об утверждении федеральных норм и правил в области промышленной безопасности "Правила безопасности сетей газораспределения и газопотребления"».

Требования, предъявляемые к спецодежде, спецобуви и другим средствам индивидуальной защиты устанавливаются Межотраслевыми правилами по охране труда при эксплуатации газового хозяйства организаций (ПОТ РМ-026-2003).

Фильтрующие промышленные противогазы по ГОСТ 12.4.121-83 не допускается применять при неизвестном составе загрязняющих атмосферу веществ, а также при наличии в воздухе производственных помещений практически несорбирующихся веществ, например, метана.

Если состав газов и паров неизвестен или их концентрация выше максимально допустимой, применяются только изолирующие противогазы (ИП-4, ИП-5).

Наличие в помещении более 20 процентов природного газа вызывает удушье, скопление его в закрытом объеме от 5 до 15 процентов может привести к взрыву газовоздушной смеси, при неполном сгорании выделяется угарный газ СО, который даже при небольшой концентрации (0,15%) – отравляющий.

Угарный газ (другие названия – монооксид углерода, окись углерода, моноокись углерода, оксид углерода) – бесцветный газ без вкуса и запаха. Химическая формула CO. Так называемый «запах угарного газа» на самом деле представляет собой запах органических примесей.

Оксид углерода образуется при неполном сгорании углеводородного топлива при недостаточных температурах или плохой настройке системы подачи воздуха (недостаточно кислорода для окисления CO в CO₂).

Угарный газ очень опасен, так как не имеет запаха и вызывает отравление и даже

смерть. Признаками отравления служат головная боль, головокружение и потеря сознания. Токсическое действие монооксида углерода основано на том, что он связывается с гемоглобином крови прочнее, чем кислород (при этом образуется карбоксигемоглобин), таким образом, блокируя процессы транспортировки кислорода и клеточного дыхания. Класс опасностипо ГОСТ 12.1.007-76 – 4-й. Величина ПДК – 20 мг/м³.

При длительности работы в атмосфере, содержащей оксид углерода, не более 1 часа предельно допустимая концентрация оксида углерода может быть повышена до 50 мг/м³, при длительности работы не более 30 минут – до 100 мг/м³, при длительности работы не более 15 минут – 200 мг/м³. Повторные работы при условиях повышенного содержания оксида углерода в воздухе рабочей зоны могут производиться с перерывом не менее чем в 2 часа.

Основными типами химических реакций, в которых участвует монооксид углерода, являются реакции присоединения и окислительно-восстановительные реакции, в которых он проявляет восстановительные свойства.

Свойства монооксида углерода:

Таблица 1

Молекулярная масса	28,01 а.е.м.
Растворимость	Крайне слабо растворим в воде (2,3 мл CO/100 мл H2O при 20 °C)
Плотность	0,00125 г/см3 (при 0 °C)

4.2. Объект № 1. Система газопотребления предприятия № 1

Блок № 1 ГРУ

Газорегуляторная установка ГРУ с регулятором РДНК-400М представляет собой систему трубопроводов с установленным регулятором давления газа, с помощью которого происходит понижение входного давления и поддержание в установленных пределах, фильтром, очищающим газ от механических примесей, и прочей запорной арматуры, а также приборами КИП. Все технологическое оборудование монтируется на раме.

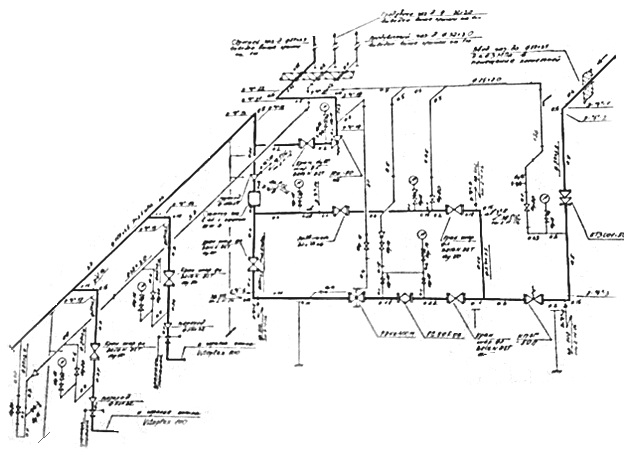

Блок № 2. Котельная

Котлы Vitoplex 100 SX1 (225 кВт):

Горелочное устройство: Vitoflame 100

Номинальная теплопроизводительность: 225 кВт

Рабочее давление: 4,0 бар

Температура воды в котле: T_min=60⁰C, T_max=115 ^°C

Расход газа: 30 м³/ч

Температура уходящих газов не более: 195 ^°С

Vitoplex 100 SX1 (170 кВт)

Горелочное устройство: Vitoflame 100

Номинальная теплопроизводительность: 170 кВт

Рабочее давление: 4,0 бар

Температура воды в котле: T_min = 60 ^°C, T_max = 115 ^°C

Расход газа: 16 м³/ч

Температура уходящих газов не более: 195 ^°С

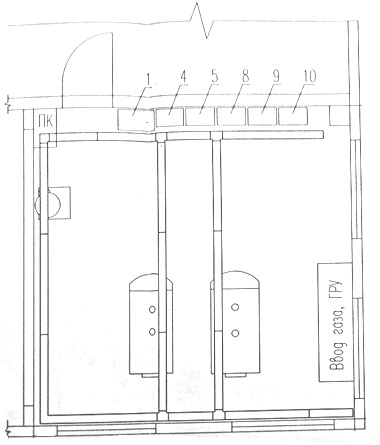

1 – вводно-распределительное устройство

4 – щит аварийной защиты и сигнализации

5 – шкаф управления Vitotronic 333

8 – щит управления котлами

9 – станция управления циркуляционными насосами

10 – щит управления вытяжными вентиляторами

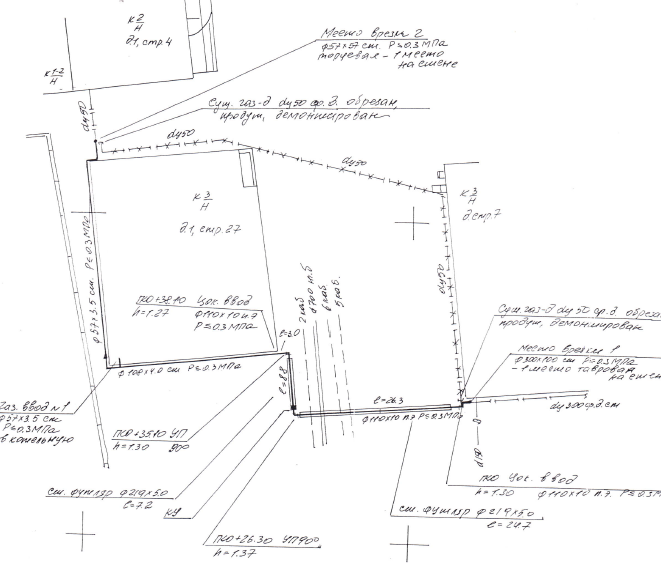

Блок № 3. Наружный газопровод подземный

Газопровод, материал: полиэтилен

Д_у = 100 мм

L = 40 м



4.3. Объект № 2.

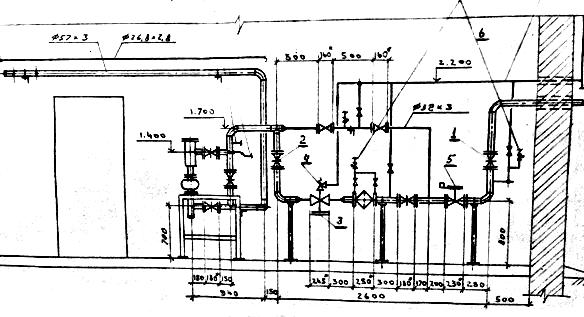

Блок № 1 ГРУ

Газорегуляторные установки ГРУ  с регулятором давления РДГД-20 предназначены для снижения высокого давления газа на низкое, поддержания его на заданном уровне и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления в системах газоснабжения.



Блок № 2. Котельная

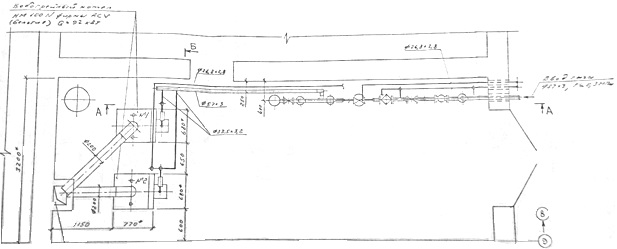

Котлы HM-100N:

Мощность: 92 кВт

Время нагрева до 60 ^°С: 16 мин.

Площадь теплообменника: 3,95 м²

Присоединительное давление газа: 2,2 кПа

Котел оснащен газовой горелкой BGH-12 «BLOCGAS»

Мощность горелки при нижеследующих условиях – 65 кВт:

Калорийность газа: 8000 ккал/нм3

Расход газа: 7,8 м³/ч

Котлы расположены в помещении, оснащенном вытяжной вентиляцией и сигнализатором загазованности, и предназначены для работы без обслуживающего персонала. В этом же помещении расположен узел учета газа и редуцирования газа.



Блок № 3. Наружный газопровод надземный



Количество опасного вещества в блоке и участвующего в создании поражающих факторов для наиболее опасных по своим последствиям сценариев аварийной ситуации

Для объекта № 1:





Количество ПГ, выброшенного в результате аварийной ситуации:

m = 24 + 0,02 = 24,02 кг.

Для объекта № 2:





Количество ПГ, выброшенного в результате аварийной ситуации:

m = 0,6 + 0,002 = 0,602 кг.
5. Оперативная часть ПЛА уровня «А» для объектов № 1 и № 2

Наименование, уровень и место аварийной ситуации	Опознавательные признаки аварийной ситуации	Оптимальные способы противоаварийной защиты (ПАЗ)	Технические средства (системы) противоаварийной защиты, применяемые при подавлении и локализации аварийной ситуации (ПАЗ)	Исполнители и порядок их действий
Блок № 1
С-1-1. Разгерметизация участка газопровода, арматуры, фланцевых соединений на территории организации	Причины: – коррозионный, физический износ; – механическое повреждение; – нарушение ведения технологического режима, регламентных работ производственным персоналом; – нарушение правил ведения земляных работ. Опознавательные признаки: – видимый разрыв технического устройства; – загазованность территории, специфический запах природного газа; – шум (свист), создаваемый истекающим газом; – срабатывание световой и звуковой сигнализации в цехе. Возможные последствия: – образование взрывоопасного облака; – взрыв; – пожар; – разрушение аппаратуры, коммуникаций, сооружений; – травмирование людей	Отсечение блока, участка запорной арматурой. Прекращение подачи природного газа из магистрального газопровода. Исключение источников зажигания. Аварийное освобождение трубопровода на свечу в цехе	На участке газопровода – ручная арматура, сбросные свечи в цехе. Контрольно- измерительные приборы учета давления, расхода природного газа в цехе. Телефонная связь. Система автоматической сигнализации и противоаварийной защиты предприятия. Первичные средства пожаротушения в цехе. Инструмент аварийного шкафа	1. Первый заметивший: – криком или любым доступным средством связи предупреждает об опасности всех людей, находящихся в районе аварии; – сообщает об аварии ответственному за газовое хозяйство. 2. Ответственный за газовое хозяйство: – при необходимости вызывает ГУП «МОСГАЗ» по телефону 04; – при необходимости вызывает скорую медицинскую помощь по телефону 103; – при необходимости оповещает организацию – поставщика газа о необходимости прекращения поставки газа. 3. ГУП «МОСГАЗ» (примерное время прибытия – 30 минут): – ограничивает доступ персонала организации и посторонних на территорию предприятия; – прекращает все виды работ на территории организации; – выводит всех присутствующих и, при наличии, пострадавших людей из опасной зоны в безопасное место; – до прибытия скорой медицинской помощи организует и оказывает первую помощь пострадавшим; – организует встречу аварийных служб; – организует ограждение опасной зоны, установку предупредительных и запрещающих проезд знаков; – организует работу персонала организации по ликвидации аварии; – дежурит до полной ликвидации аварийной ситуации. 4. ГУП «МОСГАЗ», используя необходимые средства защиты, по прибытии приступает к локализации и ликвидации аварийной ситуации в соответствии со своими должностными обязанностями по согласованию с ответственным руководителем работ. 5. Персонал скорой помощи (примерное время прибытия – 10 минут): – оказывает помощь пострадавшим и, в случае необходимости, организует их доставку в лечебные учреждения; – организует дежурство до полной ликвидации аварийной ситуации. 6. Ответственный руководитель работ по локализации и ликвидации аварийной ситуации: – осуществляет руководство персоналом организации, выполняющим работы по локализации и ликвидации аварийной ситуации, координирует действия аварийных служб; – информирует руководство организации о ходе выполнения работ по ликвидации последствий аварии
С-1-2. Взрыв облака ГВС на территории организации. С-1-3. Факельное горение природного газа на территории организации	Причины: – загазованность территории организации; – образование взрывопожароопасного облака газовоздушной смеси в газопроводе; – наличие источников воспламенения. Опознавательные признаки взрыва: – резкий хлопок; – огненная вспышка. Опознавательные признаки пожара: – открытое факельное пламя из газопровода. Возможные последствия взрыва: – разрушение оборудования; – травмирование людей; – пожар. Возможные последствия пожара: – разрушение оборудования; – термическое поражение персонала	Отсечение блока, участка запорной арматурой. Прекращение подачи природного газа из магистрального газопровода. Исключение источников зажигания. Аварийное освобождение газопровода на свечу в цехе	На участке газопровода – ручная арматура, сбросные свечи в цехе. Контрольно- измерительные приборы учета давления, расхода природного газа в цехе. Телефонная связь. Система автоматической сигнализации и противоаварийной защиты предприятия. Первичные средства пожаротушения в цехе. Автоматическая установка пожарной сигнализации (АУПС). Инструмент аварийного шкафа	1. Первый заметивший: – окриком или любым доступным средством связи предупреждает об опасности всех людей, находящихся в районе аварии; – сообщает об аварии ответственному за газовое хозяйство. 2. Ответственный за газовое хозяйство: – вызывает газовую службу; – вызывает пожарную команду; – при необходимости вызывает скорую медицинскую помощь; – при необходимости оповещает организацию – поставщика газа о необходимости прекращения поставки газа. 3. Ответственный за газовое хозяйство, оценив ситуацию: – прекращает все виды работ на территории организации; – выводит всех присутствующих и, при наличии, пострадавших людей из опасной зоны в безопасное место; – до прибытия медицинских работников оказывает первую медицинскую помощь пострадавшим; – организует встречу сервисной службы; – организует ограждение опасной зоны, установку предупредительных и запрещающих проезд знаков; – организует работу персонала организации по ликвидации аварии; – дежурит до полной ликвидации аварийной ситуации. 5. Персонал организации, принимающий участие в ликвидации аварии: – по указанию ответственного за газовое хозяйство, используя первичные средства пожаротушения организации, приступает к тушению пожара до прибытия команды ПЧ; – производит ограждение опасной зоны, устанавливает предупредительные и запрещающие проезд знаки. 6. ГУП «МОСГАЗ» (примерное время прибытия – 30 минут), используя необходимые средства защиты, по прибытии приступает к локализации и ликвидации аварийной ситуации в соответствии со своими должностными обязанностями по согласованию с ответственным руководителем работ. 7. Пожарная часть (примерное время прибытия и развертывания – 10 минут): – по прибытии к месту аварии производит боевое развертывание; – приступает к ликвидации очагов загорания; – производит охлаждение стенок оборудования и коммуникаций, близко расположенных к очагу пожара; – при необходимости вызывает скорую медицинскую помощь; – при необходимости выполняет другие работы по локализации и ликвидации аварийной ситуации по согласованию с ответственным руководителем работ; – в средствах защиты дежурит со средствами пожаротушения до полной ликвидации аварии. 8. Персонал скорой помощи (примерное время прибытия – 10 минут): – оказывает помощь пострадавшим и, в случае необходимости, организует их доставку в лечебные учреждения; – организует дежурство до полной ликвидации аварийной ситуации. 9. Ответственный руководитель работ по локализации и ликвидации аварийной ситуации: – осуществляет руководство персоналом организации, выполняющим работы по локализации и ликвидации аварийной ситуации, координирует действия аварийных служб; – информирует руководство организации о ходе выполнения работ по ликвидации последствий аварии
Блок № 2
С-2-1. Взрыв облака ГВС в помещении предприятия. С-2-2. Факельное горение природного газа в помещении предприятия	Причины: – загазованность помещения предприятия; – погасание пламени горелки и отказ КИПиА котла; – образование взрывопожароопасного облака газовоздушной смеси в газопроводе или топке котла; – наличие источников воспламенения. Опознавательные признаки взрыва: – резкий хлопок; – огненная вспышка. Опознавательные признаки пожара: – открытое факельное пламя из газопровода. Возможные последствия взрыва: – разрушение оборудования; – травмирование людей; – пожар. Возможные последствия пожара: – разрушение оборудования; – термическое поражение персонала	Отсечение блока, участка запорной арматурой. Прекращение подачи природного газа из магистрального газопровода. Исключение источников зажигания. Аварийное освобождение газопровода на свечу в цехе	На газопроводе-вводе в цех предусмотрены: электромагнитный отсекающий клапан; байпас газового фильтра с ручной арматурой; байпас регулятора давления газа с ручной арматурой; сбросной клапан, срабатывающий при превышении давления газа выше допустимых значений; продувочные газопроводы. Перед горелками котлов – запорная арматура на газопроводе. Котлы оснащены системами автоматической световой и звуковой сигнализации и противоаварийной защиты. В цехе предусмотрены: – сигнализаторы ФСТ-03 метана и окиси углерода; – система автоматической пожарной сигнализации; – первичные средства пожаротушения; – аварийные инструменты и средства индивидуальной защиты в аварийном шкафу в помещении предприятия	1. Первый заметивший: – окриком или любым доступным средством связи предупреждает об опасности всех людей, находящихся в районе аварии. 2. Ответственный за газовое хозяйство: – вызывает ГУП «МОСГАЗ» по телефону 04; – вызывает пожарную команду по телефону 112; – при необходимости оповещает организацию – поставщика газа о необходимости прекращения поставки газа. 3. Ответственный за газовое хозяйство: – ограничивает доступ персонала организации и посторонних на территорию предприятия; – встречает аварийные службы и указывает направление их движения по территории организации к месту разгерметизации газопровода. 4. Ответственный за газовое хозяйство, оценив ситуацию: – прекращает все виды работ в цехе и на территории организации; – выводит всех присутствующих и, при наличии, пострадавших людей из опасной зоны в безопасное место; – до прибытия медицинских работников оказывает первую медицинскую помощь пострадавшим; – организует встречу аварийных служб; – организует ограждение опасной зоны, установку предупредительных и запрещающих проезд знаков; – организует работу персонала организации по ликвидации аварии; – организует остановку работы предприятия; – дежурит до полной ликвидации аварийной ситуации. 5. Ответственный за газовое хозяйство: – по возможности останавливает работу предприятия; – используя первичные средства пожаротушения организации, приступает к тушению пожара до прибытия команды ПЧ. 6. ГУП «МОСГАЗ» (примерное время прибытия – 30 минут), используя необходимые средства защиты, по прибытии приступает к локализации и ликвидации аварийной ситуации в соответствии со своими должностными обязанностями по согласованию с ответственным руководителем работ. 7. Пожарная часть (примерное время прибытия и развертывания – 10 минут): – по прибытии к месту аварии производит боевое развертывание; – приступает к ликвидации очагов загорания; – производит охлаждение стенок оборудования и коммуникаций, близко расположенных к очагу пожара; – при необходимости выполняет другие работы по локализации и ликвидации аварийной ситуации по согласованию с ответственным руководителем работ; – в средствах защиты дежурит со средствами пожаротушения до полной ликвидации аварии. 8. Персонал скорой помощи (примерное время прибытия – 10 минут): – оказывает помощь пострадавшим и, в случае необходимости, организует их доставку в лечебные учреждения; – организует дежурство до полной ликвидации аварийной ситуации. 8. Ответственный руководитель работ по локализации и ликвидации аварийной ситуации: – осуществляет руководство персоналом организации, выполняющим работы по локализации и ликвидации аварийной ситуации, координирует действия аварийных служб; – информирует руководство организации о ходе выполнения работ по ликвидации последствий аварии

6. Оперативная часть уровня «Б»

Наименование, уровень и место аварийной ситуации	Опознавательные признаки аварийной ситуации	Оптимальные способы противоаварийной защиты (ПАЗ)	Технические средства (системы) противоаварийной защиты, применяемые при подавлении и локализации аварийной ситуации (ПАЗ)	Исполнители и порядок их действий
С-2-3. Взрыв облака ГВС на территории предприятия	Причины: – загазованность помещения предприятия; – образование взрывопожароопасного облака газовоздушной смеси в цехе; – наличие источника воспламенения. Опознавательные признаки: – резкий хлопок; – огненная вспышка. Возможные последствия: – разрушение оборудования, здания предприятия, наружного газопровода; – травмирование людей; – пожар	Аварийная остановка работы предприятия. Отсечение блока, участка запорной арматурой. Прекращение подачи природного газа из магистрального газопровода. Исключение источников зажигания. Аварийное освобождение трубопровода на свечу в цехе	Ручная арматура на газопроводах, предохранительный клапан, сбросные свечи в цехе. Контрольно- измерительные приборы учета давления, расхода природного газа. Автоматическая система управления технологическим процессом. Система автоматической сигнализации и противоаварийной защиты. Первичные средства пожаротушения предприятия. Автоматическая установка пожарной сигнализации (АУПС). Инструмент аварийного шкафа	Развитие аварии за пределами блока в результате взрыва ГВС на территории организации (возможно разрушение здания и оборудования предприятия и травмирование людей) предусматривает следующие оперативные действия: 1. Ответственный руководитель (при переходе на уровень «Б» ответственным руководителем работ по локализации и ликвидации аварии является руководитель организации или лицо, его замещающее) убеждается в том, что: – из опасной зоны эвакуированы люди, не принимающие участия в ликвидации аварии; – вызвана и приступила к ликвидации аварийной ситуации аварийная служба; – сообщение об аварии получил директор; – пострадавшему персоналу оказывается медицинская помощь; – освещение производственных площадок и путей подъезда к ним соответствует нормам; – персонал организации, принимающий участие в ликвидации аварии, обеспечен надежными средствами индивидуальной защиты, спецодеждой, материалами и инструментом; – по периметру площадки аварийной зоны обеспечено оцепление, выставлены предупредительные знаки; – определено место штаба по локализации и ликвидации аварии; – докладывает директору предприятия о ходе работ по ликвидации аварийной ситуации. 2. Ответственный руководитель работ, руководитель аварийно-спасательного отряда, командир боевого расчета ПЧ, медицинские работники скорой помощи: – оценив масштабы аварийной ситуации, принимают решение о достаточности средств и сил, задействованных в ее ликвидации, или об их усилении; – организуют оперативный инструктаж персоналу, участвующему в ликвидации аварии, для координации совместных действий. 3. Ответственный за газовое хозяйство, находясь с наветренной стороны: – производит ограждение опасной зоны, устанавливает предупредительные и запрещающие проезд знаки; – выполняет указания ответственного руководителя работ по ликвидации аварии; – дежурит до полной ликвидации аварийной ситуации. 4. ГУП «МОСГАЗ»: – участвует в проведении аварийно-спасательных работ, по согласованию с ответственным руководителем принимает меры по отключению и освобождению трубопровода природного газа; – при необходимости выполняет другие работы по локализации и ликвидации аварийной ситуации; – организует дежурство до полной ликвидации аварийной ситуации. 5. ПЧ: – производит тушение очагов загорания; – при необходимости выполняет другие работы по локализации и ликвидации аварийной ситуации по согласованию с ответственным руководителем работ; – организует дежурство до полной ликвидации аварийной ситуации. 6. Медперсонал скорой помощи: – организует пункт первой медицинской помощи на границе опасной зоны; – оказывает медицинскую помощь пострадавшим и, при необходимости, организует их доставку в лечебные учреждения
