Материал: отчет по геодезии

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«Иркутский национальный исследовательский технический университет»

Кафедра «Маркшейдерское дело и геодезия»

ОТЧЕТ

о прохождении учебной практики

по геодезии

_______________________

обозначение документа

Студентов группы ПГ-17-1, бригады № 3

1. Сыпачев Р.И.

2. Селезнев Р.А

3. Федореева А.А.

4. Садаева Д.Н.

5. Костровицкий В.

6. Раджапов А.

Руководитель практики от кафедры

___________________________________________

(ФИО, должность, подпись)

Допущен к защите ____________________

____________________________________

(ФИО, подпись, дата)

Оценка по практике __________________

(неуд., удовл., хор., отл.)

________________________________________________

(ФИО, подпись, дата)

Содержание отчета на ______ стр.

Приложение к отчету на ______ стр.

Иркутск 2018

Содержани

Введение 3

Устройство теодолита 2Т30 4

Поверки и юстировки теодолита 2Т30 5

Теодолитная съемка 9

Плановая съёмочная сеть (теодолитный ход) 12

Обработка ведомости вычисления координат замкнутого теодолитного хода 13

Обработка журнала тригонометрического нивелирования 19

Тахеометрическая съемка 23

Топографические карты и планы, их особенности и географическое содержание 26

Практическая работа:Работа с картой 28

Стереоскоп 30

Заключение 31

Приложения 32

Введение

Учебную геодезическую практику группа бригада № 3 группы ПГ-17-1 проходила в составе:

1. Сыпачев Роман

2. Селезнев Роман

3. Федореева Анастасия

4. Садаева Динара

5. Костровицкий Василий

6. Раджабов Абдуазиз

Проходили учебную практику в окрестностях лесопарковой зоны около Иркутского национального исследовательского технического университета (ИРНИТУ).

Целью практики является применение теоретических знаний, полученных во время обучения, в полевых условиях, получение опыта в использовании геодезических приборов и принадлежностей. Необходимо провести тахеометрическую съемку, обработать данные и начертит план местности.

На время геодезической практики были выданы следующие приборы и принадлежности:

• Теодолит 2Т30

• Нивелир

• 2 рейки

• 1 штатив

• 1 землемерная лента

• 1 отвес

Устройство теодолита 2т30

Теодолит – угломерный прибор, при помощи которого измеряют горизонтальные и вертикальные углы.

К основным узлам теодолита принято относить: ГК – горизонтальный круг с круговой шкалой (лимбом); АГК – алидаду горизонтального круга; ВК- вертикальный круг с круговой шкалой; ЗТ- зрительную трубу; ПП - подставку с подъемным винтом; КТ- колонку трубы; ЦУ - цилиндрический уровень; рабочие органы управления ( зрительные и наводящие винты); юстировочные приспособления; становой винт; штатив.

Основные понятия , используемые в теодолите:

Лимб - рабочая мера теодолита в виде круговой шкалы;

Круг - деталь геодезического прибора, несущая лимб;

Алидада - часть прибора, расположенная соосно с лимбом и несущая элементы отсчетного устройства;

Отсчетное устройство- часть конструкции прибора, предназначенная для считывания информации об измеряемой величине;

Вертикальная ось - ось вращения алидады горизонтального круга;

Горизонтальная ось - ось вращения зрительной трубы в вертикальной плоскости;

Уровень - устройство, служащее для определения положения прибора и его отдельных отдельных узлов относительно отвесных линий.

1– наводящий (микрометренный) винт горизонтального круга; 2 – окуляр микроскопа; 3 – зеркало подсветки; 4 – посадочный паз для буссоли; 5 – закрепительный винт зрительной трубы; 6 – наводящий (микрометренный) винт зрительной трубы; 7 – наводящий (микрометренный) винт алидады; 8 – трегер (подставка); 9 – подъемный винт; 10 – крышка.

Поверки и юстировки теодолита 2т30

При получении теодолита мы установили его пригодность к работе. Взаимное расположение частей теодолита должно было удовлетворять ряду геометрических условий, вытекающих из принципа измерения угла.

Поверить теодолит - поверить правильность выполнения геометрических условий, которым должен удовлетворять теодолит.

Задача поверок - выявить отступления от геометрических условий, положенных в основу конструкции теодолита и возможно полное устранение этих отступлений.

Юстировка - приведение в соответствие элементов прибора к требуемым геометрическим условиям.

Поверка – это комплекс действий по выявлению уклонений геометрических условий от условий, предложенных заводом-изготовителем.

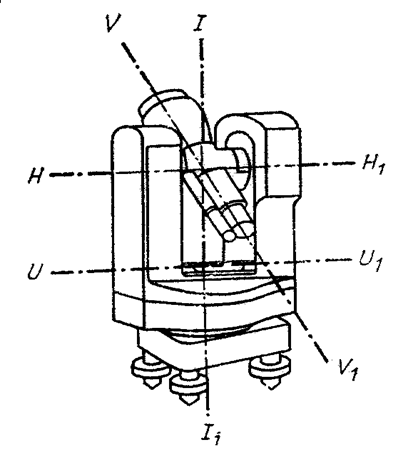

Рисунок 1-оси теодолита

I-I₁ – вертикальная; V-V₁ – визирная; H-H₁ – горизонтальная;

U-U₁ – цилиндрического уровня

Геометрические условия – это перпендикулярность и параллельность основных частей и осей теодолита.

Четыре поверки для технических теодолитов:

• Поверка цилиндрического уровня (ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна вертикальной оси теодолита);

• Поверка коллимационной ошибки (визирная ось зрительной трубы должна быть перпендикулярна оси вращения зрительной трубы);

• Поверка сетки нитей (сетка нитей должна быть установлена правильно, т.е. вертикальный штрих сетки должен находиться в коллимационной плоскости или горизонтальный штрих должен быть перпендикулярен оси вращения инструмента);

• Поверка неравенства подставок (ось вращения зрительной трубы должна быть перпендикулярна оси вращения инструмента).

1. Поверка цилиндрического уровня.

Рисунок 2-Поверка цилиндрического уровня

Для поверки этого условия поворачивают алидаду так, чтобы ось уровня расположилась приблизительно параллельно прямой, соединяющей два подъемных винта подставки, и вращением этих винтов выводят пузырек уровня в нуль-пункт. Затем поворачивают алидаду на 90° и третьим винтом устанавливают пузырек опять на середину. Поворотом алидады на 180° оценивают смещение пузырька от среднего положения. Если пузырек отклонился более чем на одно деление, выполняется юстировка..

Юстировка: действуя подъемными винтами уровня пузырёк нужно переместить к середине ампулы на половину дуги отклонения; на вторую половину пузырёк уровня надо переместить при помощи тех же подъёмных винтов. Для контроля поверку необходимо повторить.

При развороте теодолита на 180° пузырёк уровня не отклонился более чем на два деления. Следовательно, теодолит не требует исправлений. Поверка выполнена.

2.Поверка коллимационной ошибки.

Условие - визирная ось зрительной трубы должна быть перпендикулярна к оси вращения.

При соблюдении этого условия визирная ось при вращении зрительной трубы вокруг своей оси опишет плоскость, называемую коллимационной. Если это условие не выполнено, то визирная ось отклоняется от перпендикуляра к оси НН и при вращении зрительной трубы будет образовывать две конических поверхности. Угол С между перпендикуляром к оси НН и визирной осью называется коллимационной ошибкой зрительной трубы.

Визирная ось – прямая, соединяющая заднюю главную точку объектива зрительной трубы с перекрестием сетки нитей.

Угол С отклонения визирной оси от перпендикуляра к оси вращения трубы (рис. 2) называется коллимационной ошибкой.

Рисунок 3-Коллимационная ошибка

Для выявления коллимационной ошибки была выбрана удалённая, хорошо видимая точка, расположенная так, чтобы линия визирования была примерно горизонтальна. Пересечение сетки нитей было наведено на эту точку и взят отсчёт по горизонтальному кругу при положении инструмента «круг лево»:

=

После этого труба переведена через зенит, и при откреплённой алидаде пересечением сетки нитей было произведено визирование на ту же точку при положении инструмента «круг право» и взят отсчёт:

Чтобы найти коллимационную ошибку, нужно навестись на точку в два полных приёма, между которыми проводится сбивка лимба: при этом закрепляется алидада, открепляется лимб, инструмент разворачивается примерно на 90º, лимб закрепляется, открепляется алидада.

После сбивки лимба операция с наводкой на точку была повторена, и получены новые данные:

Величину коллимационной ошибки С вычисляют по формуле:

Коллимационная ошибка не должна превышать величину, равную двум точностям прибора: С 2t. Если же она превышает эту величину, то инструмент требует юстировки.

Исправление: наводящим винтом алидады устанавливают по горизонтальному кругу один из отсчётов. При этом перекрестие сетки нитей сойдёт с точки. С помощью специальной шпильки, вращая горизонтальные исправительные винты сетки, перекрестие совмещают с точкой.

В данном случае коллимационная ошибка равна нулю, что говорит о том, что визирная ось зрительной трубы выданного теодолита перпендикулярна оси его вращения.

3.Поверка неравенства подставок

Н

Рисунок 4-Поверка неравенства подставок

а некотором расстоянии от теодолита была выбрана точка на рейке, расположенная под углом 40°– 50° к горизонту, на неё наведена зрительная труба, после чего алидада была закреплена. Затем труба была опущена до горизонтального положения и проекция точки отмечена на рейке. После поворота теодолита на 180° и перевода трубы через зенит, были снова произведены наводка перекрестием нитей на верхнюю точку и опускание трубы до горизонтального положения. И снова отмечена на рейке проекция точки. Условие было выполнено, так как проекции точки сместились относительно друг друга не более 0,5 ширины биссектора. При среднем значении смещения точки более чем на ширину биссектора рекомендуется устранить его в мастерской

Исправление: производится в мастерской.

4.Поверка сетки нитей.

Вертикальная нить сетки была наведена на нить отвеса. Т.к. вертикальная нить совпадает с нитью отвеса, то условие выполнено.

Также можно навести зрительную трубу на точку так, чтобы эта точка была на краю главной горизонтальной нити, и вращать наводящий винт алидады. Если точка при вращении винта будет оставаться на главной горизонтальной нити, то условие выполнено.

Исправление: отвёрткой ослабляют крепёжные винты окуляра, расположенные под колпачком, и поворачивают окулярную часть трубы до совмещения вертикальной нити с нитью отвеса, после чего винты вновь закрепляют.

При выполнении поверки вертикальная нить совпала с нитью отвеса. Сетка нитей установлена правильно.

Теодолитная съемка

Теодолитной съемкой –называется горизонтальная или контурная съемка местности, которая выполняется с помощью теодолита. Теодолитом измеряются горизонтальные углы и углы наклона. Линии измеряются стальной лентой и дальномерами различных конструкций.

По результатам теодолитной съемки может быть составлен план без изображения рельефа. Для получения плана с изображением рельефа необходимо произвести нивелирование поверхности, на которой выполнялась теодолитная съемка. Сочетание теодолитной съемки и нивелирования поверхности целесообразно применять для получения плана строительного участка.

Процесс теодолитной съемки складывается из следующих видов работ: проложения теодолитных ходов, привязка их к пунктам геодезической сети, съемка ситуации.

Плановым обоснованием теодолитной съемки служат теодолитные ходы, которые прокладываются в виде замкнутых полигонов и разомкнутых ходов. При съемке населенного пункта или участка для строительства обычно на границе прокладывается замкнутый полигон. Для обеспечения съемки ситуации и для контроля измерений внутри полигона может быть проложен диагональный ход. Разомкнутый теодолитный ход должен быть вытянутым т.е. с углами поворота, по возможности, близким к 1800, и прокладывается как правило, между пунктами триангуляции или полигонометрии.

Проложение теодолитных ходов начинали с закрепления на местности колышками или деревянными столбами вершин углов поворота. Точки углов поворота теодолитного хода выбрали так, чтобы стороны между соседними точками было удобно измерять, а длины их были не более 350 м и не менее 20 м. Линии измерили дважды, в прямом и обратном направлениях. Углы поворота в теодолитных ходах измерили обычно правые походу лежащие. Измерения выполняли при двух положениях вертикального круга и за окончательный результат принимали среднее из двух измерений, если разница не превышала двойной точности прибора. Углы наклона линий измеряем с помощью вертикального круга теодолита. Результаты угловых и линейных измерений записали в журнал установленной формы.

При теодолитной съемке получили геодезический журнал измерений углов, линий и абрис. Эти документы служат основанием для построения плана. Поэтому обработку результатов полевых измерений начали с проверки правильности всех записей и вычислений, сделанных в журнале, а также вычислений поправок за наклон сторон теодолитного хода. Дальнейшая обработка измерений при теодолитной съемке складывалась из следующих действий: обработка угловых измерений и вычисление дирекционных углов и румбов сторон, вычисленных приращений и координат вершин теодолитного хода, построение плана участка теодолитной съемки.

Съемку местности производят в зависимости от конкретных условий местности одним из следующих методов: прямоугольных координат, полярным, прямых угловых засечек, линейных засечек, обхода, створов.

1. Съемке подлежат здания (со всеми архитектурными выступами более 10 см), входы в помещения, ворота, изгороди, люки смотровых колодцев подземных коммуникаций, фонари уличного освещения, столбы линий связи и ЛЭП, электрические трансформаторы, тротуары, памятники, зеленые насаждения.

2. Съемке не подлежат переносные и временные сооружения, архитектурные выступы зданий, если они менее 10 см.

3. Съемку деревянных заборов делают по их изломам без указания опорных столбов (снимают только каменные и металлические столбы заборов). При съемке каменных заборов указывают их толщину.

4. Детальная съемка производится тремя методами: перпендикуляров, линейных засечек и полярным. При помощи этих методов снимают только основные точки ситуации (углы строений, столбы, поворотные точки заборов и т. д.). Все мелкие детали (крыльцо, архитектурные выступы) наносят на план по результатам обмеров строений, которые показываются в абрисе.

5. В связи с тем что абрис является документом, по записям и зарисовкам которого на план наносят контуры, аккуратность в записях и полная их определенность имеют важное значение. Абрис составляют без соблюдения масштаба, но все линии на нем нужно проводить при помощи линейки. На абрисе помимо рисунков и цифровых данных должны быть отражены необходимые показатели снятых контуров (материал и этажность строения, характеристика линий связи, деревьев и кустарника и т. д.).
