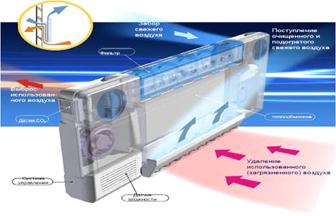

Рисунок 4.7 - Устройство приточно-вытяжная система с рекуперацией тепла ClimaRad (Нидерланды)

.1.6 Панель Blizzard Komfort

Отличительной особенностью панели Blizzard Komfort (рисунок 4.8) является наличие 10 различных режимов работы и таких функций, как:

управление уровнем влажности;

летнее охлаждение (ограничение температуры приточного воздуха);

выбор из нескольких вариантов фильтров (стандартный, для аллергиков, от запахов из активированного угля)

защита от замерзания;

автоматическое удаление конденсата через вытяжную трубу;

циклическая программа вентиляции в заданный интервал времени;

индивидуальный дневной/недельный график;

автоматические жалюзи;

звуковой и визуальный сигналы замены фильтра;

ПДУ, ЖК-дисплей.

Два фильтра класса G4 обеспечивают очистку приточного воздуха, удаляя пух, сажу, частицы крупной пыли. Если окна выходят на улицу с оживленным движением можно использовать угольный фильтр (F6), а если требуется повышенная защита от аллергенов, рекомендуется использовать специальный антиаллергенный фильтр класса F7.

Оборудование для вентиляции квартир Blizzard Lufttechnik производится только в Германии и соответствует принятым в ЕС стандартам качества. Системы вентиляции отвечают требованиям Европейской Директивы по энергетической эффективности зданий (EPBD) и техническим нормам, регламентируемым стандартами EN 13779, EN ISO 13790, EN 15241, EN 15242, EN 15251.

Рисунок 4.8 - Устройство панели Blizzard Komfort:

- область вытяжки; 2 - область притока; 3 - вытяжной фильтр с кольцом-уплотнителем; 4 - приточный фильтр с закрывающейся крышкой; 5 - промежуточныя панель; 6 - притоный канал; 7 - крышка отсека питания

.1.7 Аэрогивер V-STAT FKO 4ASTAT FKO 4A (В-СТАТ ФКО 4А) (рисунок 4.9) - это приточная установка для бесшумной вентиляции квартир и офисов, рассчитанная на помещение до 70 м². Прибор собран в России из качественных европейских составляющих.

Монтируется на наружной стене вентилируемого помещения специально разработанным способом через вентиляционный канал. Принцип монтажа настолько прост, что это может сделать один человек. Особенно просто это сделать в домах, где уже есть воздушные каналы в стене (на штатные места клапанов КИВ). Легкий корпус установки закрепляется на стене через канал, после чего в него вставляется и защелкивается основной блок со всеми узлами. Металлический герметичный корпус прибора не пропускает уличный шум в вентилируемое помещение, что в совокупности с удачно скомпонованной схемой и тихим вентилятором, делает эксплуатацию очень комфортной даже ночью.

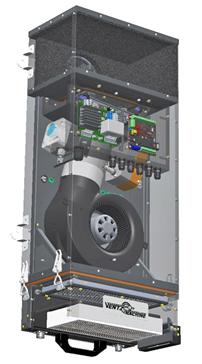

Рисунок 4.9 - Аэрогивер V-STAT FKO 4A

4.1.8 Проветриватель Селенга ЕС ФКО

Приточная вентиляционная установка Селенга EC ФКО (рисунок 4.10) предназначена для вентиляции одного помещения до 33м².
