Контрольная работа: Оценка химической и радиационной обстановки

Оценка химической и радиационной обстановки

ГОУ ВПО Санкт-Петербургский государственный архитектурно-строительный университет

Архитектурный Факультет

Кафедра Безопасность жизнедеятельности

Дисциплина: «Безопасность жизнедеятельности»

Специальность: 270301 «Архитектура»

Расчётно-графическая работа

Выполнил студент гр. 4-А-IV

Коковихин Григорий

г. Санкт-Петербург 2015 г.

Содержание

1. Оценка воздействия опасных факторов пожара на персонал и население»

. Оценка химической обстановки при авариях на химически опасных объектах

. Оценка радиационной обстановки на местности при проведении аварийно-спасательных и других неотложных работ в мирное время

. Исследование мероприятий по повышению коэффициента защиты помещения, приспосабливаемого в качестве противорадиационного укрытия

1. Оценка воздействия опасных факторов пожара на персонал и население

. Объект экономики расположен на территории населённого пункта в районе плотной застройки общей площадью S _Т = 46000 м².

Расстояние между зданиями составляет R =18 м. Площадь занимаемая зданиями в районе общей застройки составляет: жилых: - S_{ЗД жилых} = 53% к S_Т. Зданий объекта экономики: - S_{ЗД оэ} = 31% к S_{ЗД жилых}.

Основным производственным процессом объекта экономики является производство с воспламеняющимися жидкостями, которое в соответствии с технологией имеет температуру вспышки 19⁰С. Предел огнестойкости здания составляет 1,0 ч.

Погодные условия: Скорость ветра V=5 м/с, влажность: j =36 %

Длина фронта пожара L_Ф=350 м

норматив тушения пожара на одно противопожарное отделение составляет (за 10 ч) - h = 60 м

Требуется выполнить:

Дать оценку пожарной обстановки, как на ОЭ, так и возможных последствий пожаров для района нахождения ОЭ, а так же рекомендации по их предотвращению.

Определить порядок действий персонала ОЭ и жителей городской застройки в условиях возникновения пожара.

Решение:

. Устанавливаем степень огнестойкости здания: при пределе огнестойкости основных конструкций 1,0 часа здание относится к IV степени огнестойкости (табл. 33 [1]).

. Определяем категорию взрывопожарной опасности производства. Поскольку t_всп=19 ⁰С, то производство относится к категории А.

. Определяем плотность застройки:

Площадь, занимаемая жилыми зданиями:

S_{ЗДжилых}=0.54*S_Т=0,53*46000=25440 м².

Площадь, занимаемая зданиями ОЭ:

S_ЗДоэ=0,34*S_{ЗДжилых}=0,31*25440=7886,4 м²

Общая площадь, занимаемая зданиями:

S_ЗД = S_{ЗД оэ} + S_{ЗД жилых} = 25440+ 7886,4 = 33326,4 м².

Плотность застройки:

.

. Определение вероятности возникновения и распространения пожара (Р):

·        в зависимости от расстояния между зданиями(R=18) : по табл. 34 [1] вероятность распространения пожара на соседние здания составит:

·        в зависимости от плотности застройки (график на рис. 26 [1]) - опасная зона распространения пожаров

. Возможность возникновения сплошных пожаров.

В соответствии с табл. 32 [1] при плотности застройки более 30% для зданий III степени огнестойкости возможны сплошные пожары.

. Определяем скорость распространения пожара.

При скорости ветра V=5 м/с и влажности воздуха j =36 % имеет место высокая скорость(I) распространения пожара (рис. 27 [1]).

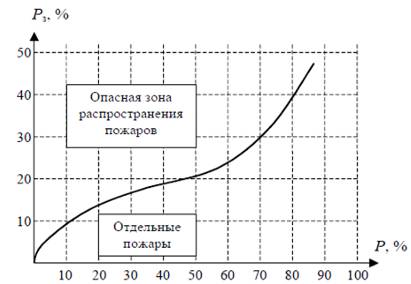

Рис. 1 Зависимость вероятности распространения пожара от плотности застройки

Рис. 2. I - распространяется очень быстро - срочная эвакуация; II - распространяется быстро - эвакуация, либо локализация пожара; III - распространяется медленно.

. Определяем потребность в силах для пожаротушения (количество отделений):

.

9. Определяем характер воздействия пожара на людей в ЗС :

В соответствии с табл. 1 [1] за 1,0 часа, при отдельно стоящем типе защитных сооружений, люди получат легкое отравление.

Таблица 1

Выводы:

Оценка пожарной обстановки в населённом пункте:

. Степень огнестойкости - IV

. По пожарной опасности технологического процесса категория A.

. Исходя из плотности застройки, делаем вывод, что это опасная зона распространения пожаров.

. Исходя из скорости распространения пожара - необходима срочная эвакуация.

.Исходя из типа защитных сооружений и времени воздействия, люди получат легкое отравление.

. Исходя из длины фронта пожара и норматива на одно отделение - необходимо 6 отделений противопожарной службы.

Определяем возможные последствия пожара: из приведенных расчетов видно, что возникший пожар при несвоевременной его локализации может с высокой вероятностью распространиться на соседние здания и перейти в сплошной пожар. Поэтому для предотвращения последствий такого пожара необходимо:

1) соблюдение правил безопасной эксплуатации технологических установок и емкостей, использующих или содержащих легко воспламеняющиеся жидкости и газы;

) содержание в рабочем состоянии систем автоматического пожаротушения и совмещенных с ними систем пожарной сигнализации;

) обеспечение готовности эвакуационных путей и выходов к организованному выводу персонала из опасной зоны;

) своевременное оповещение о начале пожара и вызов противопожарной службы.

Порядок действий персонала и населения в условиях возникновения пожара:

По сигналу пожарной тревоги персоналу объекта следует: 1) немедленно вызвать пожарную охрану; 2) по возможности обесточить здание, оборудование внутри его, отключить работу установок; 3) определив направление развития пожара, организованно покинуть здание согласно схемам эвакуации; 4) далее действовать по указаниям штаба ГО и ЧС предприятия, дежурных служб МЧС.

Населению района необходимо следить за сообщениями органов ГО и ЧС по СМИ и своевременно покинуть жилище в случае распространения пожара. Далее действовать по указаниям соответствующих служб.

Дано: Склад с АХОВ расположен южнее города. Глубина санитарной зоны - 4 км.

На удалении 0,5 км от северной границы склада в T: 6.17 произошла авария емкости с АИ объемом Q = 20 тыс.тонн. Емкость обвалована, высота обваловки H = 2,9 м. Метеоданные: ветер южный; скорость V= 2 м/сек; восход солнца в T_восх: 7.17; температура воздуха t = -6°С; ясно.

Примечание: АИ - аммиак при изотермическом хранении.

Определить: степень угрозы химического поражения для жителей города через 4 часа после взрыва.

Графическая часть:

Рис 1: План местности

Рис 2:Обваловка местности с АХОВ

Решение:

.        Количество эквивалентного вещества по первичному облаку, т:

где К₁ = 0,01 - зависит от условия хранения АХОВ;

К₃ = 0,04 - коэффициент, равный отношению пороговой токсодозы хлора к пороговой токсодозе данного АХОВ;

К₅ = 1,0 - коэффициент, учитывающий степень вертикально устойчивости воздуха при инверсии (ночь, ясно);

К₇ = 1 - коэффициент, учитывающий влияние температуры воздуха (-6°С);

Q₀ = 20 000 т - количество выброшенного (разлившегося) при аварии вещества.

.        Время испарения аммиака с площади разлива:

где h - толщина слоя АХОВ при разливе в обваловании: h = H - 0,2 = 2,9 - 0,2 = 2,7 м; d = 0,681 т/м³- плотность жидкого аммиака; K₂ = 0,025 - коэффициент, зависящий от физических свойств АХОВ; K₄ = 1,33- коэффициент, учитывающий скорость ветра; K₇ = 1,0 для вторичного облака при -6ºС.

.        Эквивалентное количество вещества (т) во вторичном облаке:

В указанной формуле для Q_Э2 значения всех коэффициентов, за исключением K₆, уже известны. K₆ зависит от времени, прошедшего после начала аварии (N, ч). Необходимо сравнить N со временем испарения Т=55 ч.

N = 4 ч (условие задачи), при N < T принимается К₆ = N^0,8 = 4^0,8 = 3,03.

4.      Глубина зоны заражения первичным облаком (Г₁) для  а также вторичным облаком (Г₂) для  и скорости ветра V= 2 м/сек

.        Полная глубина заражения Г (км).

Г = Г_I + 0,5Г_II,

где Г_I = Г₂ - наибольший из размеров, Г_II = Г₁ - наименьший из размеров.

.        Находим предельно возможное значение глубины переноса воздушных масс Г_п, км:

Г_п = N∙ν,

где N = 4 ч - время от начала аварии, ν - скорость переноса фронта зараженного воздуха при данной скорости ветра и степени вертикально устойчивости воздуха; ν = 10 км/ч;

Поскольку Г_п > Г, то при расчете площади фактического заражения будем принимать Г.

Глубина заражения в жилых кварталах города

.        Площадь зоны фактического заражения (км²) через 4 ч после аварии (S_ф):

где К₈ = 0,081 - при инверсии, Г = 27 км, N = 4 ч.

.        Площадь зоны возможного заражения:

где φ = 90º при скорости ветра v = 2 м/с, Г = 27 км.

при этом S_в > S_ф.

Выводы:

Таким образом, так как продолжительность поражающего действия АХОВ (аммиака) равна времени испарения и составляет 55 ч, а глубина зоны заражения жилых кварталов города 22,5 км, сделаем вывод:

·        через 4 ч после аварии облако зараженного воздуха (ОЗВ) представит опасность для населения, проживающего на удалении 22,5 км от южной окраины города в течение последующих (50-4) = 46ч, или 1,92 сут., с площадью зоны заражения = 77,9.

Так как аммиак опасен для человек и оказывает следующее влияние:

слезотечение, боль в глазах;

удушье, приступы кашля;

головокружение, боль в желудке, рвота;

расстройство дыхания, кровообращения;

сердечная слабость, остановка дыхания, необходимо оказать неотложную помощь:

надеть противогаз;

вынести на свежий воздух;

вдыхание теплых водяных паров с добавлением уксуса или лимонной кислоты;

теплое питье - молоко с боржоми или содой;

искусственное дыхание;

глаза промыть водой;

освободить от стесняющей одежды;

пораженного согреть и обеспечить покой.

и применять средства индивидуальной защиты:

фильтрующий противогаз: промышленные марки: Г, КД, СО, ДП-2; гражданские: ГП-5, ГП-7 с ДПГ-1,2;

изолирующие противогазы;

респираторы РПГ-67 КД;

ВПМ, пропитанные уксусной или лимонной кислотой;

защитный костюм, перчатки сапоги.

Дегазатором для аммиака является вода - на 1 т аммиака 150 т воды.

3. Оценка радиационной обстановки на местности при проведении аварийно-спасательных и других неотложных работ в мирное время

Исходная обстановка:

Объект экономики расположен на территории населённого пункта г Борска. В соответствии со складывающейся военно-политической обстановкой в городе Борске и области в 05 час. 30 мин. 09.09.2002 объявлена «УГРОЗА нападения» (УН). Срочно проводятся мероприятия, предусмотренные планами ГО области, города и объекта народного хозяйства.

В 7.00 10.09 подан сигнал «ВОЗДУШНАЯ ТРЕВОГА» (ВТ). Население укрылось в защитных сооружениях. Рабочие и служащие завода строительных конструкций (ЗСК) укрылись в убежище № 1 и подземной галерее для подачи инертных материалов к бетоносмесительному узлу.

В 8.00 10.09 противник нанес ядерные удары:

по городу - воздушный взрыв мощностью 500 кТ, эпицентр взрыва - площадь с памятником на пересечении основных магистралей города;

по заводу № 25 на территории области - наземный взрыв мощностью 100 кТ, центр взрыва - перекресток дорог в 1км северо-западнее завода.

В результате ядерного удара по городу на объекте (ЗСК) возникли разрушения зданий и сооружений, завалы на проездах и пожары; имеются жертвы среди рабочих и служащих. На местности в районе воздушного ядерного взрыва средняя прозрачность воздуха, видимость до 20 км. Радиоактивное облако от наземного ядерного взрыва движется в северо-западном направлении, азимут среднего ветра 135°, скорость среднего ветра 50 км/час.

Для ведения АСДНР из района: Иваново, Угрюмово, Писарево направляется сводная команда механизации работ (СвКМР) с приданными СГ и СД, со сроком прибытия на объект работ к 11.00 10.09. Заданная доза радиоактивного облучения личного состава на первые сутки установлена 30 Р.

Штаб ГО города производит выявление радиоактивной обстановки и планирования ввода сил ГО в очаг поражения.

Рассчитывая дозы облучения за время пребывания в зонах радиоактивного заражения, нужно учитывать остаточные дозы радиации в человеческом организме, сохранившиеся от предыдущих облучений. Первые четверо суток первичного облучения организм инертен и только с пятых суток начинает восстанавливаться, но медленно (через 14 недель, т.е. через 3,5 месяца - остается еще 10 % дозы).

Остаточной дозой радиации называется доза облучения в % от ранее полученной дозы и не восстановленная организмом человека к данному времени (она показана в таблице 1.1):
