24. Включить порт f0/1 коммутатора. После того, как загорится зеленый индикатор, выполнить команду ping 10.1.10.11 с компьютера РС1.

25.Выполнить команду show port-security int f0/1.

26.Увеличить количество безопасных адресов до 2: S1(config-if)#switchport port-security maximum 2

27. Выполнить команду ping 10.1.10.11 с компьютеров РС1, РС2.

28.Выполнить команды show mac-address-table и show port-security int f0/1 и

прокомментировать полученный результат.

29.Выполнить команду ping 10.1.10.11 с компьютера РС3. Прокомментировать результат.

Лабораторная работа № 4 Конфигурирование виртуальных локальных сетей

Статическое конфигурирование виртуальных сетей сводится к назначению портов коммутатора на каждую виртуальную локальную сеть VLAN, через использование командной строки CLI.

1. Создать схему лабораторной работы, включающую три виртуальных локальных сети (рис. 4.1) на коммутаторе Sw_A, подключив РС0 к порту f0/1, PC1 – к порту f0/2, PC2 – к порту f0/3, PC3 – к порту f0/4, PC4 – к порту f0/5, PC5 – к порту f0/6:

Коммутатор Sw_A

16

Рис. 4.1. Виртуальные локальные сети

2. Согласно схеме рис.4.1 и Таблице 4.1сконфигурировать на конечных узлах (персональных компьютерах РС0 – РС5) IP-адреса, маски и шлюзы по умолчанию.

Таблица 4.1 Конфигурация конечных узлов виртуальных локальных сетей

Таким образом, каждая виртуальная локальная сеть имеет свой IP-адрес.

3.По команде sh vlan brief посмотреть состояние виртуальных сетей и интерфейсов коммутатора. Прокомментировать результат.

4.Сконфигурировать на коммутаторе три виртуальных локальных сети:

Sw-A(config)#vlan 10

Sw-A(config-vlan)#vlan 20

Sw-A(config-vlan)#vlan 30

5.По команде sh vlan brief проанализировать изменения конфигурации.

6.Назначить виртуальные сети на определенные интерфейсы (приписать интерфейсы к созданным виртуальным сетям), используя пару команд switchport modeaccess, switchportaccessvlan№.. Ниже приведен пример указанных операций для сети рис.4.1.

Sw-A(config)#intf0/1

Sw-A(config-if)#switchportmodeaccess

Sw-A(config-if)#switchportaccessvlan10

Sw-A(config-if)#intf0/2

Sw-A(config-if)#switchportmodeaccess

Sw-A(config-if)#switchportaccessvlan10

Sw-A(config-if)#intf0/3

17

Sw-A(config-if)#switchportmodeaccess

Sw-A(config-if)#switchportaccessvlan20

Sw-A(config-if)#intf0/4

Sw-A(config-if)#switchportmodeaccess

Sw-A(config-if)#switchportaccessvlan20

Sw-A(config-if)#intf0/5

Sw-A(config-if)#switchportmodeaccess

Sw-A(config-if)#switchportaccessvlan30

Sw-A(config-if)#intf0/6

Sw-A(config-if)#switchportmodeaccess

Sw-A(config-if)#switchportaccessvlan30

7.Произвести верификацию полученной конфигурации с помощью команды show vlan brief. Прокомментировать результат.

8.Скопировать конфигурационный файл в энергонезависимую память коммутатора по команде:

Sw-A #copy running-config startup-config

9. Для отмены неверного назначения виртуальной сети на интерфейс, например, ошибочное назначение виртуальной сети vlan 20 на интерфейс F0/2, используется команда:

Sw-A(config)#int f0/2

Sw-A(config-if)#no switchport access vlan

Также можно просто приписать интерфейс f0/2 к другой виртуальной сети, например, к vlan 10:

Sw-A(config)#int f0/2

Sw-A(config-if)#switchport mode access

Sw-A(config-if)#switch access vlan 10

10. Проверка работоспособности сети производится по командам ping, (tracert). Проверить соединение РС0 с РС1 и другими компьютерами:

PC0>ping 10.1.10.12

PC0>ping 172.16.20.12

PC0>ping 192.168.30.12

18

11. Если к сети присоединить дополнительный узел РС6, адрес которого 192.168.30.101 (рис.4.2), т.е. адрес его сети совпадает с адресом сети vlan 30, но узел РС6 не приписан ни к одной из виртуальных сетей, то он не сможет реализовать соединения с узлами существующих виртуальных сетей.

Проверить! Результат показать преподавателю.

Рис.4.2. Функционирование виртуальных локальных сетей

Формирование виртуальных локальных сетей на нескольких коммутаторах

12. Собрать схему сети рис.4.3.

19

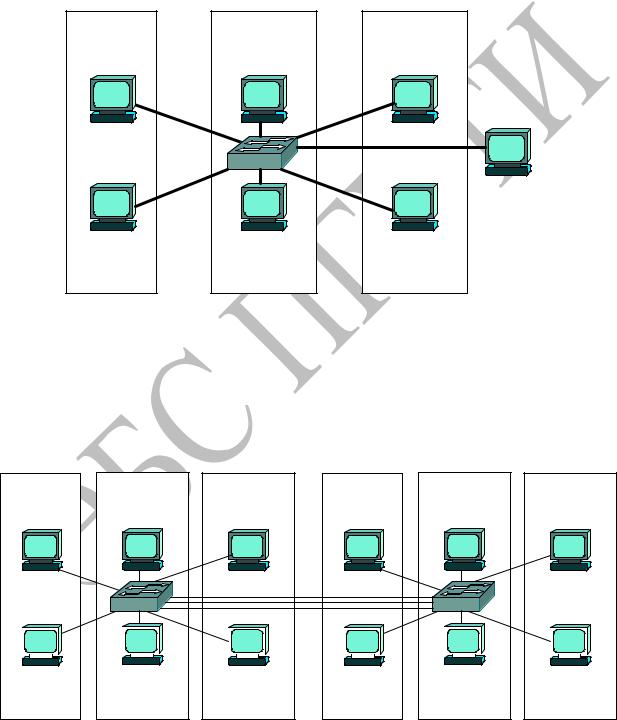

Рис.4.3. VLAN на двух коммутаторах

Согласно схеме рис.4.3 сконфигурировать на конечных узлах (персональных компьютерах РС6 – РС11) IP-адреса, маски и шлюзы по умолчанию. Приписать интерфейсы второго коммутатора Sw_B к vlan 10, vlan 20, vlan 30. Приписать интерфейсы, соединяющие коммутаторы между собой, например f0/7, f0/8, f0/9,

кvlan 10, vlan 20, vlan 30.

13.Проверить работоспособность сети. По команде ping проверить соединение РС0 с РС1 и другими компьютерами:

PC0>ping 10.1.10.12

PC0>ping 10.1.10.13

PC0>ping 10.1.10.14

PC0>ping 172.16.20.12

PC0>ping 192.168.30.12

Объяснить результаты!

Маршрутизация между виртуальными локальными сетями

14. Поскольку каждая виртуальная локальная сеть представляет собой широковещательный домен, т.е. сеть со своим IP-адресом, то для связи между сетями необходима маршрутизация Уровня 3. Поэтому к коммутатору необходимо присоединить маршрутизатор (рис.4.4).
