1. Влияние параметров кристаллизации на рост и структуру кристаллов. Вторичная кристаллизация.

Кристаллизация металлов:

Любое вещество может находиться в одном из четырех агрегатных состояний: твердом, жидком, газообразном и плазменном. Агрегатное состояние определяется энергией взаимодействия атомов. Стабильным (равновесным) при определенных внешних условиях является состояние вещества, при котором оно обладает минимумом свободной энергии. Свободная энергия — часть внутренней энергии вещества. Внутренняя энергия веще­ства — это сумма потенциальной энергии (энергии взаи­модействия) и кинетической энергии частиц (тепловые колебания). Часть внутренней энергии, высвобождающаяся при переходе вещества из одного состояния в другое, называется свободной энергией. Чем больше высвободится свободной энергии, тем меньшей энергией будет обладать вещество, тем более стабильно его состояние.

Кристаллизация — это переход металла из жидкого состояния в твердое с образованием кристаллического строения. Это первичная кристаллизация (в отличие от вторичной, когда кристаллы металлических фаз выделяются из твердого вещества).

Рассмотрение кристаллизации для металлов и сплавов на их основе связано с тем, что эти материалы получают методом литья, тогда как многие неметаллические материалы производят другими способами. Ряд неметаллических материалов существует в природном виде (углерод), многие химические соединения получают путем химических реакций: карбиды — карбидизацией, нитриды — азотирова­нием и т.п.

Процесс кристаллизации (затвердевания) обусловлен стремлением системы к переходу в более устойчивое термодинамическое состояние. При изменении внешних условий, например температуры, свободная энергия системы меняется различно для жидкого и твердого (кристаллического) состояния (рис. 2). Выше температуры Ts более стабильным является жидкое состояние, так как металл в этом состоянии имеет меньший запас свободной энергии. Ниже температуры Ts меньшим запасом свободной энергии обладает металл в твердом состоянии. При темпера­туре величины свободных энергий твердого и жидкого состояний равны.

Это означает, что металл может нахо­диться в обоих состояниях бесконечно долго, так как переход из одного состояния в другое не будет сопровождаться уменьшением свободной энергии. Температура Ts получила название теоретической температуры кристаллизации.

Рисунок 2 – Изменение свободной энергии (Ts) в зависимости от температуры (Т) жидкого (1) и твердого (2) состояния вещества

Для начала кристаллизации необходимо, чтобы свободная энергия металла в твердом состоянии стала меньше свободной энергии жидкого состояния. Это становится возможным при охлаждении жидкости ниже Ts. Температура, при которой фактически начинается процесс кристаллизации, называется фактической температурой кристаллизации (Тк). Охлаждение жидкого металла ниже теоретической температуры кристаллизации называется переохлаждение, а разность между теоретической и фактической температурой кристаллизации — степенью переохлаждения (ΔТ):

ΔТ=Тs – Тk

Степень переохлаждения зависит от скорости охлажде­ния жидкого металла. С увеличением скорости охлаждения понижается фактическая температура кристаллизации и, следовательно, возрастает степень переохлаждения. Процесс кристаллизации можно описать с помощью кривых охлаждения, построенных в координатах «температура — время» (рис. 3). Охлаждение в жидком состоянии сопровождается плавным понижением температуры (участок 1 кривой охлаждения), при достижении температуры кристаллизации на кривой охлаждения появляется горизонтальная площадка (участок 2 кривой охлаждения), т.е. охлаждение (понижение температуры) останавливается. Это вызвано тем, что отвод тепла компенсируется выделяющейся в процессе кристаллизации скрытой теплотой кристаллизации. После полного перехода металла из жидкого состояния в твердое температура вновь начинает плавно снижаться (участок 3 кривой охлаждения). Увеличение скорости охлаждения от V1 до V3 приводит к увеличению степени переохлаждения (см. рис. 3).

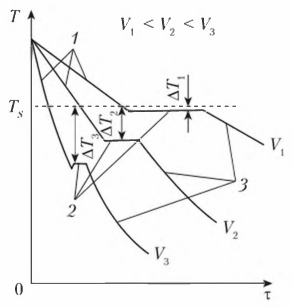

Рисунок 3 – Кривые охлаждения металла

Кристаллизация начинается с образования в жидком металле центров кристаллизации и продолжается за счет роста их числа и размеров (рис. 4). Процесс кристаллизации можно охарактеризовать двумя параметрами: числом центров кристаллизации (ЧЦК), образующихся в единицу времени в единице объема (1 см³/с), и скоростью роста кристаллов (СК ) [мм /с].

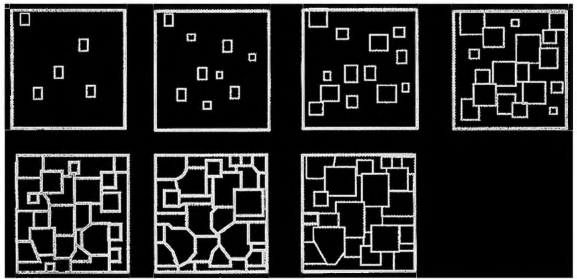

Рисунок 4 – Схема процесса кристаллизации

Эти параметры зависят от степени переохлаждения, а следовательно, от скорости охлаждения при кристалли­зации металла. В соответствии с законом Таммана, для каждой степени пере­охлаждения указанные параметры могут иметь только одно значение.

Вторичной кристаллизацией называется процесс, в результате которого происходит полная замена одной кристаллической структуры на другую (аллотропическое превращение) или частичное изменение структуры (выделение новой фазы из твердого раствора при изменении его концентрации). Как и первичная кристаллизация, вторичная кристаллизация идет путем образования центров кристаллизации и их роста. Здесь справедливы и другие закономерности первичной кристаллизации. В частности, с увеличением степени переохлаждения уменьшается критический размер зародыша. Однако для процессов вторичной кристаллизации характерны и свои, присущие им особенности. При охлаждении превращение начинается ниже равновесной температуры Г и идет с выделением теплоты, при нагреве оно наступает выше T, и протекает с поглощением тепла. На кривой охлаждения (нагрева) чистого металла аллотропическому превращению соответствует остановка. На рисунке 5 приведена кривая охлаждения чистого железа.

Рисунок 5. Кривая охлаждения чистого железа

2. Диэлектрические материалы: классификация и основные свойства (электропроводность, поляризация, диэлектрические потери, пробой).

Диэлектрики – вещества, обладающие малой электропроводностью, т.к. у них мало свободных заряженных частиц – электронов и ионов. Эти частицы появляются в диэлектриках только при нагреве до высоких температур. Существуют диэлектрики газообразные (газы, воздух), жидкие (масла, жидкие органические вещества) и твердые (парафин, полиэтилен, слюда, керамика и т.п.).

При наложении электрического напряжения в диэлектрике, представляющем сложную электрическую систему, протекают разнообразные электрические процессы, связанные с его поляризацией, электрической проводимостью. В случае очень большого напряжения может произойти разрушение диэлектрика, называемое пробоем. Эти процессы определяют свойства диэлектриков, а, следовательно, надежность их работы в радиоустройствах.

Основные виды электропроводности диэлектриков:

1. Абсорбционные токи:

Абсорбционными токами называются токи смещения различных видов замедленной поляризации. Абсорбционные токи при постоянном напряжении протекают в диэлектрике до момента установления равновесного состояния, изменяя свое направление при включении и выключении напряжения. При переменном напряжении абсорбционные токи протекают в течение всего времени нахождения диэлектрика в электрическом поле.

В общем случае электрический ток j в диэлектрике представляет собой сумму сквозного тока jск и тока абсорбции jаб

j = jск + jаб.

Ток абсорбции можно определить через ток смещения jсм - скорость изменения вектора электрической индукции D

Сквозной ток определяется переносом (движением) в электрическом поле различных носителей заряда.

2. Электронная электропроводность:

Электронная электропроводность характеризуется перемещением электронов под действием поля. Кроме металлов она присутствует у углерода, оксидов металлов, сульфидов и др. веществ, а также у многих полупроводников.

3. Ионная электропроводность:

Ионная – обусловлена движением ионов. Наблюдается в растворах и расплавах электролитов – солей, кислот, щелочей, а также во многих диэлектриках. Она подразделяется на собственную и примесную проводимости. Собственная проводимость обусловлена движением ионов, получаемых при диссоциации молекул. Движение ионов в электрическом поле сопровождается электролизом– переносом вещества между электродами и выделением его на электродах. Полярные жидкости диссоциированы в большей степени и имеют большую электропроводность, чем неполярные.

В неполярных и слабополярных жидких диэлектриках (минеральные масла, кремнийорганические жидкости) электропроводность определяется примесями.

4. Молионная электропроводность:

Молионная электропроводность – обусловлена движением заряженных частиц, называемых молионами. Наблюдают ее в коллоидных системах, эмульсиях, суспензиях. Движение молионов под действием электрического поля называют электрофорезом. При электрофорезе, в отличие от электролиза, новых веществ не образуется, меняется относительная концентрация дисперсной фазы в различных слоях жидкости. Электрофоретическая электропроводность наблюдается, например, в маслах, содержащих эмульгированную воду.

Электронная поляризация – это смещение электронных орбит относительно положительно заряженного ядра. Она происходит во всех атомах любого вещества и, следовательно, во всех диэлектриках, независимо от наличия в них других видов поляризации.

Ионная поляризация – смещение друг относительно друга разноименно заряженных ионов в веществах с ионными связями. При этом центры положительных и отрицательных зарядов q ионов ячейки, совпадающие до приложения электрического поля, под действием поля раздвигаются на некоторое расстояние x в результате смещения разноименно заряженных ионов в противоположных направлениях, вследствие чего элементарная ячейка приобретает индуцированный электрический момент

рu = qx.

Дипольная поляризация характерна для полярных диэлектриков. Сущность этого метода поляризации заключается в повороте в направлении электрического поля молекул, имеющих постоянный электрический момент.

Миграционная поляризация наблюдается в некоторых диэлектриках и системах изоляции, в частности в неоднородных диэлектриках, особенно с полупроводящими включениями. Этот вид поляризации заключается в перемещении (миграции) зарядов в этих включениях до их границ и накопления зарядов на границах раздела.

Диэлектрическими потерями называют энергию, рассеиваемую в единицу времени в диэлектрике при воздействии на него электрического поля и вызывающую нагрев диэлектрика.

Потери энергии в диэлектриках наблюдаются как при переменном напряжении, так и при постоянном, поскольку в материале обнаруживаются сквозной ток, обусловленный проводимостью. При постоянном напряжении, когда нет периодической поляризации, качество материала характеризуется значениями удельных объемного и поверхностного сопротивления. При переменном напряжении необходимо использовать какую-то другую характеристику качества материала, так как в этом случае, кроме сквозной электропроводимости, возникает ряд добавочных причин, вызывающих потери энергии в диэлектрике:

• диэлектрические потери, обусловленные поляризацией;

• диэлектрические потери сквозной электропроводности;

• ионизационные диэлектрические потери;

• диэлектрические потери, обусловленные неоднородностью структуры.

Для характеристики способности диэлектрика рассеивать энергию в электрическом поле пользуются углом диэлектрических потерь, а также tg этого угла.

Релаксационные диэлектрические потери вызываются нарушением теплового движения частиц под влиянием сил электрического поля. Это нарушение приводит к рассеянию энергии и нагреву диэлектрика. В температурной зависимости tg угла релаксационных диэлектрических потерь наблюдается max при некоторой t, характерной для данного вещества. При этой t время релаксации частиц диэлектрика примерно совпадает с периодом изменения приложенного переменного I. Если t такова, что время релаксации частиц значительно больше полупериода изменения приложенного переменного U, то тепловое движение частиц будет менее интенсивным, и потери уменьшатся; если t° такова, что время релаксации частиц значительно меньше полупериода изменения U, то интенсивность теплового движения будет больше, связь между частицами уменьшится, в результате чего потери также снизятся.

Ионизационные диэлектрические потери свойственны диэлектрикам в газообразном состоянии. Ионизационные потери проявляются в неоднородных электрических полях при напряженностях, превышающих значения, соответствующие началу ионизации данного газа.

Диэлектрические потери в газах при напряженностях поля, лежащих ниже значения, необходимо для развития ударной ионизации молекул газа, очень мала. В этом случае газ можно практически рассматривать как идеальный диэлектрик. Источником диэлектрических потерь газа может быть в основном только электропроводность, т.к. ориентация дипольных молекул газов при их поляризации не сопровождается диэлектрическими потерями.

Диэлектрические потери в жидкостях. В неполярных жидкостях диэлектрические потери обусловлены только электропроводностью, если жидкость не содержит примесей с дипольными молекулами. Удельная проводимость нейтральных частот жидкостей чрезвычайно мала, благодаря чему малы и диэлектрические потери.

Диэлектрические потери в твердых диэлектриках необходимо рассматривать в связи с их структурой. Твердые вещества обладают разнообразным составом и строением; в них возможны все виды диэлектрических потерь.
