Лабораторная работа 7 Тема: Структурные схемы микропроцессорных устройств, таблица

соответствия: понятие, её построение по имеющейся схеме устройства

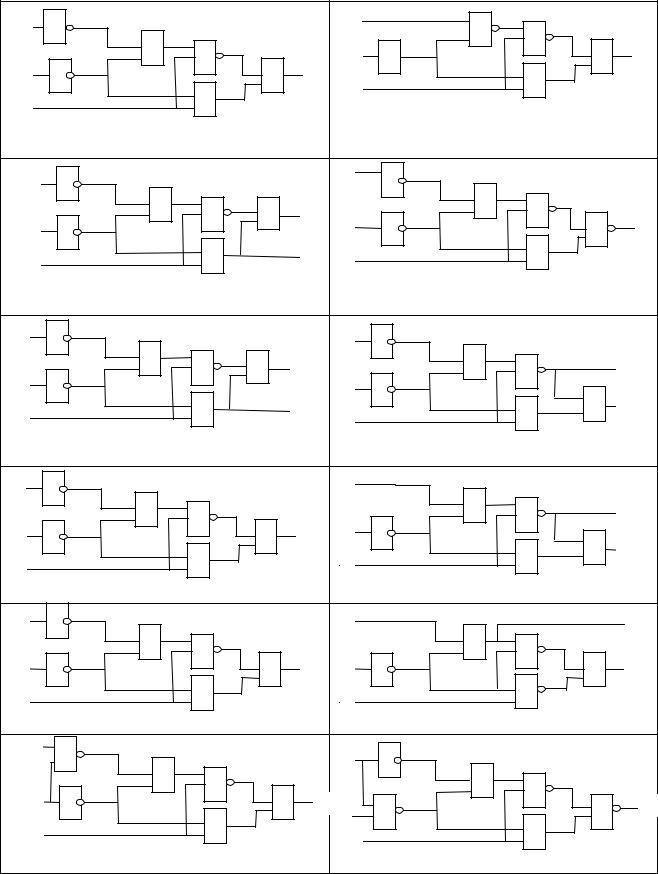

Задание 1: Получить таблицу соответствия/истинности по заданной структурной схеме микропроцессорного устройства.

Пример решения задачи № 1

Исходная принципиальная схема микропроцессорного устройства представлена на рис. 1. Требуется сформировать таблицу истинности, описывающую процесс его функционирования.

Рис. 1. Схема микропроцессорного устройства для примера № 1

Этапы решения задачи

1. Анализ состава и структуры входных, выходных и промежуточных

сигналов. Схема на рис. 2.1 содержит логический элемент «ИЛИ» (x1 x2), логический элемент «НЕ» (), выходные сигналы которых поступают на вход

логического элемента «И» (x1 x2), результатом работы (функционирования) которых является выходной сигнал y.

2. Построение логической зависимости y = f (x1, x2 x3 ) .

3.Построение пустой традиционной таблицы истинности, размерность которой определяется количеством выделенных входных и выходных сигналов,

азатем - пустой расширенной таблицы, размерность которой определяется количеством сечений и промежуточных переменных в них.

4.Заполнение указанной расширенной таблицы истинности по сечениям путем последовательного анализа результатов воздействия входных сигналов на рассматриваемое логическое устройство с последующим получением значений выходной величины для всех комбинаций входных (табл. 1).

4

5. По результатам заполнения расширенной таблицы истинности путем исключения из нее столбцов, соответствующих промежуточным сигналам, и ячеек, содержащих знаки логических операций, получаем итоговую таблицу истинности, описывающую процесс функционирования МП устройства, представленного на рис. 1, в виде табл. 2.

Пример решения задачи № 2

Исходная принципиальная схема микропроцессорного устройства представлена на рис. 2. Требуется сформировать таблицу истинности, описывающую процесс его функционирования, c использованием технологии ее многослойной поэтапной разработки.

Схема МП устройства для примера 2

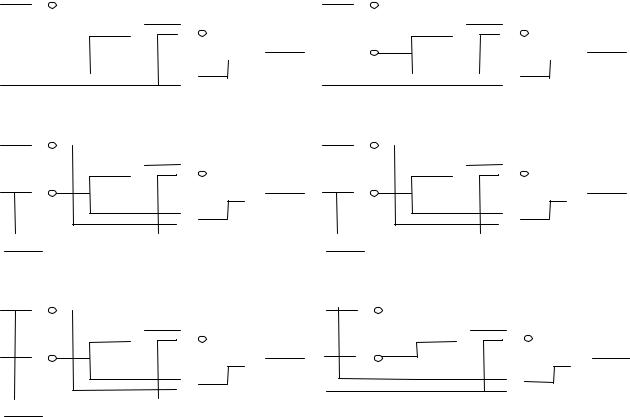

Рис. 2. Схема микропроцессорного устройства

Технология предполагает при наличии одного и более промежуточных сечений построение расширенной таблицы истинности с помощью промежуточных таблиц и итоговой (табл. 3 - 6). Первая – на основе комбинации входных сигналов и результатов анализа структуры первого слоя, вторая на основе первой промежуточной таблицы и результатов анализа структуры второго слоя и так далее до последнего. Содержание последней промежуточной таблицы и выходных операций позволяет получить значения элементов

5

выходной функции. Итоговая таблица истинности формируется аналогично заданию № 1.
