ФГБОУ ВО

«Воронежский государственный технический университет»

Кафедра радиоэлектронных устройств и систем

557-2015

ИЗУЧЕНИЕ ТЕЛЕВИЗИОННОГО СИГНАЛА

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к лабораторной работе по дисциплинам

«Основы телевидения»,

«Основы телевидения и видеотехники»

и «Телевизионная техника»

для студентов

направлений 11.03.01, 11.04.01 «Радиотехника»

и специальности

11.05.01 «Радиоэлектронные системы и комплексы»

всех форм обучения

Воронеж 2015

Составитель доцент И.А. Зеленин

УДК 621.397.132 (07)

Изучение телевизионного сигнала: методические указанияк лабораторной работе по дисциплинам«Основы телевидения», «Основы телевидения и видеотехники»и «Телевизионная техника» для студентов направлений11.03.01, 11.04.01 «Радиотехника» и специальности11.05.01 «Радиоэлектронные системы и комплексы»всех форм обучения/ФГБОУ ВО «Воронежский государственный технический университет»; сост.И.А. Зеленин. Воронеж, 2015. 60 с.

Методическиеуказания содержат домашнее и лабораторное задания, рекомендации по их выполнению. Представлены основные теоретические сведения и справочный материал по структуре, форме и параметрам сигналов вещательного телевидения, а также испытательных сигналов, формируемых электрическим способом. Приведены конкретные примеры типов сигналов и расчета их параметров.

Методические указания подготовлены в электронном виде в текстовом редакторе MSWord 2010и содержатся в файле Зеленин_ИА_ПЦВС.doc.

Ил. 18. Табл. 2. Библиогр.: 5 назв.

Рецензент канд. техн. наук, доц. А.С. Самодуров

Ответственный за выпуск зав. кафедрой д-р физ.-мат. наук, проф. Ю.С. Балашов

Издается по решению редакционно-издательского совета Воронежского государственного технического универ-ситета

©ФГБОУ ВО «Воронежский государственный

технический университет», 2015

1. ОБЩИЙ ПОРЯДОК И ОСОБЕННОСТИ

ВЫПОЛНЕНИЯ ЛАБОРАТОРНЫХ РАБОТ

ПО ДИСЦИПЛИНЕ

«ОСНОВЫ ТЕЛЕВИДЕНИЯ И ВИДЕОТЕХНИКИ»

1.1. Перед выполнением цикла лабораторных работ студенты обязаны пройти инструктаж по технике безопасности у преподавателя, ведущего лабораторные занятия, и расписаться в контрольном листе (журнале).

1.2. До начала лабораторного занятия каждому студенту необходимо выполнить домашнее задание (согласно своему варианту) и показать его в начале занятия преподавателю. К выполнению лабораторного задания допускаются студенты, полностью подготовившие домашнее задание и правильно ответившие на его контрольные вопросы.

1.3. Лабораторная работа выполняется бригадой из двух-трех человек. При этом некоторым бригадам преподаватель может предложить выполнение разных работ.

1.4. Работа считается законченной после одобрения преподавателем результатов проведенных экспериментов, представленных студентом в графическом виде.

1.5. По мере проведения лабораторных занятий студенты отчитываются на них по проделанным работам. Студент, не защитивший одну и более работ, к дальнейшему выполнению работ не допускается.

1.6. Отчеты по лабораторным работам оформляются и представляются к защите индивидуально каждым членом бригады.

1.7. Отчеты оформляют в соответствии с требованиями стандарта СТП ВГТУ 62-2007. При этом отчеты можно выполнить рукописным способом на белой бумаге формата А4 или в общей тетради (в клетку) разборчивым почерком. Структурные и функциональные схемы выполняют в соответствии с действующими стандартами ЕСКД.

При исследовании периодических сигналов необходимо, чтобы осциллограмма содержала один или два периода этого сигнала. На всех осциллограммах следует провести координатные оси, обозначив величины, отложенные по осям, а также нулевые значения напряжений (токов). Измеренные параметры сигналов следует указывать непосредственно на осциллограммах.

1.8. После окончания всех работ успешно защищенные письменные отчеты сдают преподавателю.

2. Особые указания по технике безопасности

2.1. Проверьте наличие и надежность присоединения корпусов лабораторного стенда и измерительных приборов к шине нулевого потенциала.

2.2. Включать лабораторный стенд (телевизор) и измерительные приборы в электрическую сеть можно только с разрешения преподавателя или лаборанта, ведущего занятия.

2.3. В случае появления на экране кинескопа яркой линии (узкой полосы) или яркой сфокусированной точки немедленно выключите телевизор (во избежание прожога кинескопа); при наблюдении на экране электронно-лучевой трубки осциллографа неподвижной точки необходимо установить минимальную яркость (с той же целью).

2.4. При возникновении неисправности в работе телевизора, приведшей к пропаданию свечения кинескопа, не производите повторного его включения.

2.5. О всех замеченных нарушениях в работе стенда и приборов, а также их неисправностях сообщите преподавателю или лаборанту.

2.6. Пользуйтесь только теми органами управления и регулировки, назначение которых вы четко представляете.

2

2

.7. Включение и выключение тумблеров, переключение штекеров и соединителей производите одной рукой.

2.8. Во всех случаях работы с включенным телевизором пользуйтесь инструментом с изолированной ручкой.

2.9. Особую осторожность соблюдайте в обращении с кинескопом: предохраняйте его от ударов, царапин и других механических воздействий, которые могут вывести кинескоп из строя. При выходе кинескопа из строя по причинам, указанным в данном пункте, студент обязан в течение месяца возместить материальный ущерб (ст. 119 КЗОТ РФ): возвратить рабочий кинескоп с параметрами, соответствующими требованиям ГОСТа на данный тип кинескопа.

2.10. Не переносите измерительные приборы с одного рабочего места на другое.

2.11. По окончании выполнения лабораторной работы поставьте все органы управления и регулировки в положения, которые они занимали перед началом работы, отключите электропитание и приведите свое рабочее место в надлежащий порядок.

Запрещается:

2.1. Выполнять лабораторную работу при отсутствии заземления (зануления) корпусов стенда и приборов.

2.2. Включать телевизор в электросеть при снятой задней стенке (за исключением случаев, предусмотренных методическим руководством).

2.3. Устанавливать яркость подсвета экрана осциллографа больше яркости линии сигнала.

2.4. Вставлять и вынимать вилку сетевого кабеля при включенной кнопке (тумблере) «СЕТЬ». При подключении осциллографа к сети ручка «» («ЯРКОСТЬ») должна находиться в крайнем левом положении.

2

3

.5. Касаться руками (при включенной аппаратуре) одновременно токоведущих элементов (в основном штекерных гнезд, расположенных на передней панели) и заземленных корпусов стенда и приборов.

2.6. Замыкать выводы радиоэлементов и штекерные гнезда перемычками или какими-либо соединительными проводами на корпус или между собой (кроме случаев, предусмотренных в методическом руководстве).

2.7. Вскрывать стенд и устранять самостоятельно неисправности. Категорически запрещено применять самодельные предохранители.

В остальном при выполнении лабораторной работы следует руководствоваться типовыми правилами техники безопасности кафедры радиоэлектронных устройств и систем и «Инструкцией по технике безопасности при выполнении лабораторных работ».

3. Общие рекомендации по выполнению лабораторной работы

3.1. Цель работы:

- изучение телевизионных (ТВ) испытательных сигналов и сигналов вещательного телевидения;

- практическое освоение методов измерения параметров ТВ сигнала;

- экспериментальное исследование влияния изменений параметров составляющих ТВ испытательного сигнала на его форму и качество изображения на экране телевизора.

3.2. При выполнении домашнего задания студенты должны изучить назначение составляющих, уровни и форму стандартного полного цветового ТВ сигнала (ПЦТС) (видеосигнала – ПЦВС) и рассчитать параметры сигнала вертикальных цветных полос.

В процессе выполнения лабораторного задания студенты снимают осциллограммы различных видов ТВ испытательных сигналов, а также сигналов вещательного телевиде-

н

4

ия; измеряют амплитуды, временны́е и частотные параметры этих сигналов; изучают влияние отдельных составляющих ТВ испытательного сигнала на его форму и качество воспроизводимого ТВ изображения.

3.3. Для выполнения работы используют следующие приборы и оборудование:

- лабораторный стенд на базе цветного телевизора 3УСЦТ;

- телевизионный тестовый прибор «Ласпи ТТ-03»;

- осциллограф с блоком выделения ТВ строки С1-81.

4. Домашнее задание и указания по его выполнению

4.1. Изучить назначение составляющих, уровни и формы стандартных видеосигналов ПЦВС систем SECAM и PAL.

4.2. Изучить сигналы:

- белого, сетчатого, точечного и шахматного полей;

- серой шкалы (градационного клина);

- вертикальных и горизонтальных цветных полос;

- испытательных строк, вводимых в видеосигнал во время обратного хода по полю.

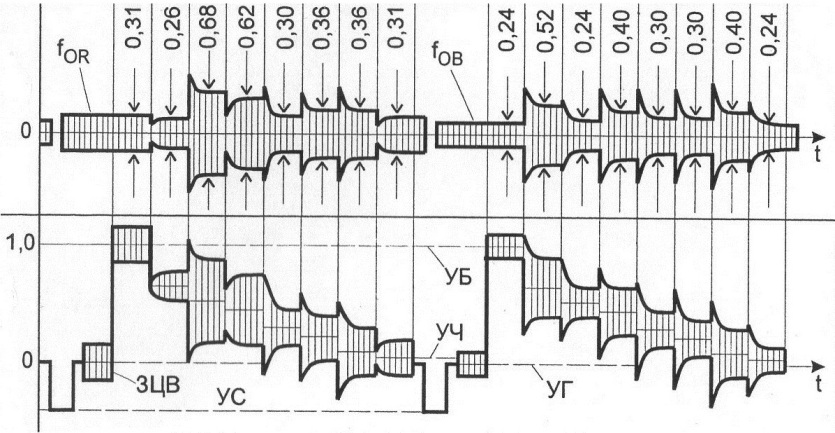

4.3. Рассчитать амплитуды сигналов яркости (EY), цветоразностных (ER­­­–Y, EB–Y, DR, DB), цветности (EЦR, EЦB); определить текущие значения девиаций частот (fR, fB) и частот цветовых поднесущих (fR, fB). Построить форму сигналов основных цветов (ER, EG, EB) и рассчитанных сигналов, а также полного цветового видеосигнала системы SECAM для одной строки изображения вертикальных цветных полос согласно данным своего варианта (табл. 1).

В табл. 1 приняты следующие обозначения цвета полос: Б – белый, СС – светло-серый, ТС – темно-серый, Ж – желтый, Г – голубой, З – зеленый, П – пурпурный, К – красный,

С – синий, Ч – черный.

4

5

.4. Рассчитать верхнюю граничную частоту видеосигнала согласно данным своего варианта (табл. 2).

4.5. Изучить правила эксплуатации (подготовку и проведение измерений) измерительных приборов, используемых в данной работе.

Таблица 1

Номер варианта

Строка

Цвет полос

01

02

03

04

05

06

07

08

09

10

11

12

R

B

R

B

R

B

R

B

R

B

R

B

Б

СС

Ч

Б

ТС

Ч

Б

СС

Ч

Б

ТС

Ч

Ж

П

С

Ж

П

С

П

Г

К

П

Г

К

Г

Ж

Ж

Г

Ж

Ж

К

С

З

К

С

З

З

К

Г

З

К

Г

С

З

П

С

З

П

Начать выполнение задания (п. 4.1) следует с изучения полного видеосигнала: его уровней, состава, формы [1, с. 50-52; 2, с. 107; 3, с. 118-122]. При этом обратите внимание на необходимость и особенность выполняемых в процессе формирования ПЦВС операций. С терминологией, используемой для обозначения сигналов в отечественной системе вещательного телевидения, можно ознакомиться в [4] и приложении 1 данного руководства.

Изучить сигналы белого, сетчатого, точечного и шахматного полей (п. 4.2) можно на основе анализа материала из приложения 2 руководства. Описание сигналов и изображений цветных полос представлено также в приложении 2 и [1, с. 270-271, 280-281].

В

6

водимые на телецентре сигналы испытательных строк достаточно подробно рассмотрены в [1, с. 585-588; 3, с. 385-388].

Таблица 2

Наименование

параметра

Вариант

1

2

3

4

5

6

7

8

9

10

11

12

Число строк

разложения, Z

Число полей

(кадров) в

секунду, n

Формат кадра, Kф

Коэффициент

Келла, p

Относительная длительность гасящего импульса:

строк, α

полей (кад-

ров), β

405

50

4:3

0,78

0,16

0,07

525

60

4:3

0,75

0,17

0,09

625

50

4:3

0,81

0,18

0,08

819

50

4:3

0,75

0,16

0,07

1125

60

16:9

0,78

0,19

0,09

1249

50

16:9

0,85

0,17

0,08

525

(60)

1:1

0,75

0,16

0,07

625

(50)

5:4

0,82

0,19

0,09

1250

(50)

2:1

0,85

0,18

0,07

405

(50)

1:1

0,78

0,17

0,08

819

(50)

5:4

0,83

0,19

0,09

1125

(60)

5:3

0,75

0,16

0,07

Развертка

Чересстрочная

Построчная
