Использование частотно-регулируемого привода для насосов

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Федеральное государственное бюджетное образовательное учреждение Высшего профессионального образования

"Уфимский государственный нефтяной технический университет"

Кафедра промышленной теплоэнергетики

Реферат

"Использование частотно-регулируемого привода для насосов"

Выполнил: ст. гр. БТЭ-13-01 Нургалеев Р.Р.

Проверил: Хафизов Ф.М.

Уфа 2016

Содержание

1. Классификация насосов

Классификация насосов по принципу действия

Классификация насосов по назначению

2. Регулирование насосов

3. Основные сведения о частотно-регулируемом электроприводе

4. Преимущества использования регулируемого электропривода в технологических процессах

5. Структура частотного преобразователя

6. Принцип работы преобразователя частоты

1. Классификация насосов

Насос - гидравлическая машина, преобразующая механическую энергию приводного двигателя в энергию потока жидкости, служащую для перемещения и создания напора жидкостей всех видов. Разность давлений жидкости на выходе из насоса и присоединённом трубопроводе обусловливает её перемещение.

Классификация насосов по принципу действия

По характеру сил преобладающих в насосе:

) Объёмные насосы, в которых преобладают силы давления/

) Динамические насосы, в которых преобладают силы инерции.

Процесс объёмных насосов основан на попеременном заполнении рабочей камеры жидкостью и вытеснении её из рабочей камеры. Объёмные насосы используются для перекачки вязких жидкостей. Это высоконапорные насосы, они чувствительны к загрязнению перекачиваемой жидкости. Рабочий процесс в объёмных насосах неуравновешен (высокая вибрация), поэтому необходимо создавать для них массивные фундаменты. Также для этих насосов характерна неравномерность подачи. Большим плюсом таких насосов можно считать способность к сухому всасыванию (самовсасыванию).

В динамических насосах можно перекачивать загрязнённые жидкости, они обладают равномерной подачей и уравновешенностью рабочего процесса. В отличие от объёмных насосов, они не способны к самовсасыванию.

частотный регулируемый привод насос

Классификация насосов по назначению

Сетевой насос системы отопления и вентиляции. Этот насос служит для циркуляции воды в тепловой сети. Его выбирают по расходу сетевой воды из расчёта тепловой схемы. Сетевые насосы устанавливаются на обратной линии тепловой сети, где температура сетевой воды не превышает 70 ^оС.

Рециркуляционные насосы устанавливаются в котельных с водогрейными котлами для частичной подачи горячей сетевой воды в трубопровод, подводящий воду к водогрейному котлу.

Подпиточный насос. Предназначены для восполнения утечки воды из системы теплоснабжения, количество воды необходимое для покрытия утечек определяется в расчёте тепловой схемы. Необходимый напор подпиточных насосов определяется давлением воды в обратной магистрали и сопротивлением трубопроводов и арматуры на линии подпитки, число подпиточных насосов должно быть не менее 2-х, один из которых резервный.

Циркуляционный насос ГВС. Служит для подачи требуемого расхода и обеспечения требуемого напора горячей воды у потребителя. Его выбирают по расходу горячей воды и необходимому напору.

Насос сырой воды. Служит для обеспечения требуемого напора сырой воды перед ХВО и подачи хим. очищенной воды в деаэратор, а также подачи сырой воды в бак горячей воды.

По своему устройству насос циркуляционный похож на дренажную установку: корпус выполнен из нержавеющих металлов, имеет керамический ротор и вал, оснащенный лопастным колесом. Ротор приводит в действие электродвигатель. Такая система забирает воду с одной стороны и нагнетает в трубопровод с другой. Центробежная сила помогает воде двигаться по системе. Насос позволяет преодолеть сопротивление, которое неизменно возникает на отдельных участках отопительного трубопровода.

Циркуляционные устройства разделяют на два типа: (сухой и мокрый)

) В первом типе ротор не контактирует с водой, которую перекачивает насос. Сухие циркуляционные насосы более эффективны, зато при работе создают очень сильный шум.

) Во втором типе ротор с рабочим колесом находятся в той жидкости, которую агрегат перекачивает. При этом часть, где располагается электродвигатель, надежна загермитизирована. Такое устройство лучше всего подходит для небольших отопительных систем. Оно производит меньше шума, не требует дополнительного технического обслуживания, его гораздо проще ремонтировать и при необходимости корректировать параметры настройки. Единственный недостаток - низкий КПД.

2. Регулирование насосов

Если режимная точка не совпадаёт с точкой пересечения характеристик насоса и трубопровода, точкой, то работу насоса регулируют.

Методы регулирования могут быть различными:

)        Воздействие на коммуникацию (дросселирование и байпасирование).

Регулирование дросселированием в напорном трубопроводе производится задвижкой. При прикрытии задвижки на нагнетании увеличивается гидравлическое сопротивление трубопровода, его характеристика становится круче. При этом подача насоса снижается, оставаясь одинаковой с расходом жидкости в трубопроводе. Дроссельное регулирование, хотя и является наиболее простым, но экономически невыгодно из-за сильного снижения КПД.

Регулирование перепуском осуществляется подачей части перекачиваемой жидкости из напорного трубопровода во всасывающий по обводному трубопроводу (байпасу), на котором установлена задвижка. КПД насосной установки при этом уменьшается, поэтому регулирование байпасированием неэкономично и применяется как кратковременная мера, например, при пуске насосного агрегата, при переключениях и т.п.

) Воздействие на привод (изменение частоты вращения вала насоса).

Этот способ регулирования является экономичным, если для изменения частоты вращения вала насоса используется электродвигатель постоянного тока, паровая турбина или двигатель внутреннего сгорания. Если в качестве привода используется электродвигатель переменного тока, то частоту вращения вала насоса целесообразно изменять при помощи гидромуфт или магнитных муфт. При регулировании числом оборотов КПД установки меняется незначительно, так как пропорционально n' снижается и мощность насоса.

) Воздействие на насос (изменение размеров рабочих колес).

Регулирование подачи насоса путем изменения диаметра (обточки) рабочего колеса находит все большее применение. Оно простое и достаточно экономичное. При обточке колеса наблюдаётся незначительное уменьшение КПД насоса, зависящее от коэффициента быстроходности n_S и степени обточки рабочего колеса. Предельная величина обточки рабочего колеса зависит от коэффициента быстроходности.

3. Основные сведения о частотно-регулируемом электроприводе

Частотный преобразователь в комплекте с асинхронным электродвигателем позволяет заменить электропривод постоянного тока. Системы регулирования скорости двигателя постоянного тока достаточно просты, но слабым местом такого электропривода является электродвигатель. Он дорог и ненадежен. При работе происходит искрение щеток, под воздействием электроэрозии изнашивается коллектор. Такой электродвигатель не может использоваться в запыленной и взрывоопасной среде.

Асинхронные электродвигатели превосходят двигатели постоянного тока по многим параметрам: они просты по устройству и надежны, так как не имеют подвижных контактов. Они имеют меньшие по сравнению с двигателями постоянного тока размеры, массу и стоимость при той же мощности. Асинхронные двигатели просты в изготовлении и эксплуатации.

Основной недостаток асинхронных электродвигателей - сложность регулирования их скорости традиционными методами (изменением питающего напряжения, введением дополнительных сопротивлений в цепь обмоток).

Управление асинхронным электродвигателем в частотном режиме до недавнего времени было большой проблемой, хотя теория частотного регулирования была разработана еще в тридцатых годах. Развитие частотно-регулируемого электропривода сдерживалось высокой стоимостью преобразователей частоты. Появление силовых схем с IGBT-транзисторами, разработка высокопроизводительных микропроцессорных систем управления позволило различным фирмам Европы, США и Японии создать современные преобразователи частоты доступной стоимости.

Известно, что регулирование частоты вращения исполнительных механизмов можно осуществлять при помощи различных устройств: механических вариаторов, гидравлических муфт, дополнительно вводимыми в статор или ротор резисторами, электромеханическими преобразователями частоты, статическими преобразователями частоты.

Применение первых четырех устройств не обеспечивает высокого качества регулирования скорости, неэкономично, требует больших затрат при монтаже и эксплуатации.

Статические преобразователи частоты являются наиболее совершенными устройствами управления асинхронным приводом в настоящее время.

Принцип частотного метода регулирования скорости асинхронного двигателя заключается в том, что, изменяя частоту f1 питающего напряжения, можно в соответствии с выражением при неизменном числе пар полюсов p изменять угловую скорость магнитного поля статора.

Этот способ обеспечивает плавное регулирование скорости в широком диапазоне, а механические характеристики обладают высокой жесткостью.

Регулирование скорости при этом не сопровождается увеличением скольжения асинхронного двигателя, поэтому потери мощности при регулировании невелики.

Для получения высоких энергетических показателей асинхронного двигателя - коэффициентов мощности, полезного действия, перегрузочной способности - необходимо одновременно с частотой изменять и подводимое напряжение.

Таким образом, для плавного бесступенчатого регулирования частоты вращения вала асинхронного электродвигателя, преобразователь частоты должен обеспечивать одновременное регулирование частоты и напряжения на статоре асинхронного двигателя.

4. Преимущества использования регулируемого электропривода в технологических процессах

Применение регулируемого электропривода обеспечивает энергосбережение и позволяет получать новые качества систем и объектов. Значительная экономия электроэнергии обеспечивается за счет регулирования какого-либо технологического параметра. Если это транспортер или конвейер, то можно регулировать скорость его движения.

Если это насос или вентилятор - можно поддерживать давление или регулировать производительность. Если это станок, то можно плавно регулировать скорость подачи или главного движения.

Особый экономический эффект от использования преобразователей частоты дает применение частотного регулирования на объектах, обеспечивающих транспортировку жидкостей. До сих пор самым распространённым способом регулирования производительности таких объектов является использование задвижек или регулирующих клапанов, но сегодня доступным становится частотное регулирование асинхронного двигателя, приводящего в движение, например, рабочее колесо насосного агрегата или вентилятора.

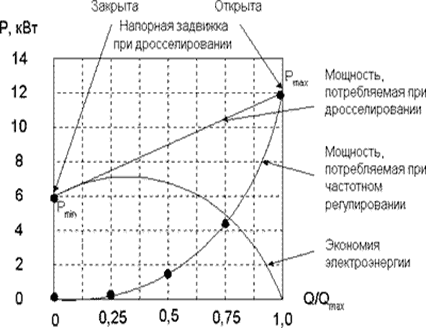

Перспективность частотного регулирования наглядно видна из рисунка 1

Таким образом, при дросселировании поток вещества, сдерживаемый задвижкой или клапаном, не совершает полезной работы. Применение регулируемого электропривода насоса или вентилятора позволяет задать необходимое давление или расход, что обеспечит не только экономию электроэнергии, но и снизит потери транспортируемого вещества.

5. Структура частотного преобразователя

Большинство современных преобразователей частоты построено по схеме двойного преобразования. Они состоят из следующих основных частей: звена постоянного тока (неуправляемого выпрямителя), силового импульсного инвертора и системы управления.

Звено постоянного тока состоит из неуправляемого выпрямителя и фильтра. Переменное напряжение питающей сети преобразуется в нем в напряжение постоянного тока.

Силовой трехфазный импульсный инвертор состоит из шести транзисторных ключей. Каждая обмотка электродвигателя подключается через соответствующий ключ к положительному и отрицательному выводам выпрямителя. Инвертор осуществляет преобразование выпрямленного напряжения в трехфазное переменное напряжение нужной частоты и амплитуды, которое прикладывается к обмоткам статора электродвигателя.

В выходных каскадах инвертора в качестве ключей используются силовые IGBT-транзисторы. По сравнению с тиристорами они имеют более высокую частоту переключения, что позволяет вырабатывать выходной сигнал синусоидальной формы с минимальными искажениями.

6. Принцип работы преобразователя частоты

Преобразователь частоты состоит из неуправляемого диодного силового выпрямителя В, автономного инвертора, системы управления ШИМ, системы автоматического регулирования, дросселя Lв и конденсатора фильтра Cв (рис.2). Регулирование выходной частоты fвых. и напряжения Uвых осуществляется в инверторе за счет высокочастотного широтно-импульсного управления.

Широтно-импульсное управление характеризуется периодом модуляции, внутри которого обмотка статора электродвигателя подключается поочередно к положительному и отрицательному полюсам выпрямителя.

Таким образом, форма кривой выходного напряжения представляет собой высокочастотную двухполярную последовательность прямоугольных импульсов (рис. 3). Частота импульсов определяется частотой ШИМ, длительность (ширина) импульсов в течение периода выходной частоты АИН промодулирована по синусоидальному закону. Форма кривой выходного тока (тока в обмотках асинхронного электродвигателя) практически синусоидальна.

Регулирование выходного напряжения инвертора можно осуществить двумя способами: амплитудным (АР) за счет изменения входного напряжения Uв и широтно-импульсным (ШИМ) за счет изменения программы переключения вентилей V1-V6 при Uв = const.

Второй способ получил распространение в современных преобразователях частоты благодаря развитию современной элементной базы (микропроцессоры, IBGT-транзисторы). При широтно-импульсной модуляции форма токов в обмотках статора асинхронного двигателя получается близкой к синусоидальной благодаря фильтрующим свойствам самих обмоток.

Такое управление позволяет получить высокий КПД преобразователя и эквивалентно аналоговому управлению с помощью частоты и амплитуды напряжения.
