МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
федеральное государственное бюджетное образовательное учреждения
высшего образования
«УЛЬЯНОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Радиотехнический факультет
Кафедра «Конструирование и технология электронных средств»
Направление: Конструирование и технология электронных средств
Дисциплина: Физика полупроводниковых приборов
Лабораторная работа 1:
Изучение вольт-амперной характеристики p-n-перехода
Выполнили:
Студенты группы Рбд-21
-
-
-
-
Проверил: преподаватель
Смирнов В.И
1. Способы формирования p-n-перехода в полупроводниках. Методы формирования p-n-перехода: - сплавной метод (получают вплавлением примеси в монокристалл полупроводника);
- диффузии (При планарном методе диффузии переходы получают, используя изолирующий слой, препятствующий диффузии примесей. На поверхности кремния n-типа выращивается тонкий (около 3 мкм) слой двуокиси кремния SiO2. Фотолитографическим методом в определенных местах окисла получают «окна», через которые диффундирующие примеси проникают в n-слой, образуя переход.);
- с помощью ионной имплантации (Получается путем бомбардировки его поверхности пучком ионов с высокой энергией (10-2000 КэВ));
- с помощью эпитаксиального наращивания (Конденсация происходит перенасыщением пара или жидкого раствора, а также при испарении осаждаемого вещества в вакууме в специальных реакторах. При наращивании плёнки с проводимостью противоположной подложке, образуется p-n-переход.).
2. Возникновение контактного электрического поля в области p-n-перехода.
Поскольку в р-области Э.-д. п. концентрация дырок гораздо выше, чем в n-области, дырки из n -области стремятся диффундировать в электронную область. Электроны диффундируют в р-область. Однако после ухода дырок в n-области остаются отрицательно заряженные акцепторные атомы, а после ухода электронов в n-области — положительно заряженные донорные атомы. Т. к. акцепторные и донорные атомы неподвижны, то в области Э.-л. п. образуется двойной слой пространственного заряда — отрицательные заряды в р-области и положительные заряды в n-области . Возникающее при этом контактное электрическое поле по величине и направлению таково, что оно противодействует диффузии свободных носителей тока через Э.-д. п.
3. Контактная разность потенциалов, и от чего зависит ее величина.
Контактная разность потенциалов - разность электрических потенциалов, возникающая между контактирующими телами в условиях термодинамического равновесия. Наиболее важно понятие контактной разности потенциалов для твердых проводников (металлов и полупроводников). Если два твердых проводника привести в соприкосновение, то между ними происходит обмен электронами, причём вначале преимущественно электроны переходят из проводника с меньшей работой выхода в проводник с большей работой выхода. В результате этого процесса проводники приобретают электрические заряды противоположных знаков, что приводит к появлению электрического поля, препятствующего дальнейшему перетеканию электронов. В конечном счёте достигается равновесие, при котором потоки электронов в обоих направлениях становятся одинаковыми, и между проводниками устанавливается контактная разность потенциалов.
Контактная разность потенциалов может достигать величины в несколько вольт. Она зависит от строения проводника и от состояния его поверхности. Поэтому величина разности потенциалов может быть изменена обработкой поверхностей (покрытиями, адсорбцией и т. п.), введением примесей (в случае полупроводников) и сплавлением с др. веществами (в случае металлов).
4. Выпрямляющие свойства идеального р-п-перехода. Формула для ВАХ идеального р-п-перехода (формула Шокли). График ВАХ идеального р-п-перехода.
При отсутствии внешнего напряжения диффузионный jдиф и дрейфовый jдр токи компенсирую друг друга, поэтому суммарный ток равен 0.
При Uвнеш > 0 (прямое напряжение) jдиф возрастает (~ экспоненциально), а jдр остается примерно постоянным. Общий ток увеличивается.
При Uвнеш < 0 (обратное напряжение) jдиф уменьшается до нуля, а jдр остается примерно постоянным. Общий ток примерно постоянный.
Данная особенность определяет выпрямляющие свойства p-n-перехода.
Формула
Шокли:

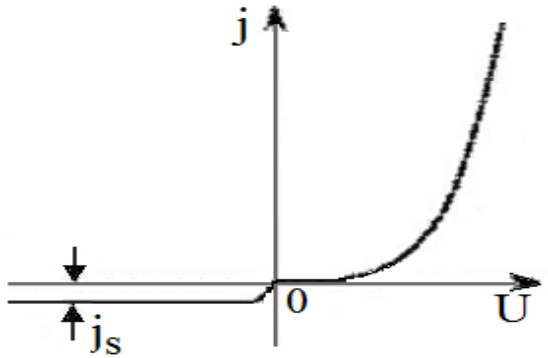

ВАХ идеального р-п-перехода:
При прямом напряжении и условии qU >> kT плотность тока jпр зависит от напряжения U экспоненциально.
При обратном напряжении и условии |qU |>> kT плотность тока jпр примерно постоянна и jобр ≈ js.
Больше ширина запрещенной зоны – круче зависимость. Больше температура – круче зависимость.

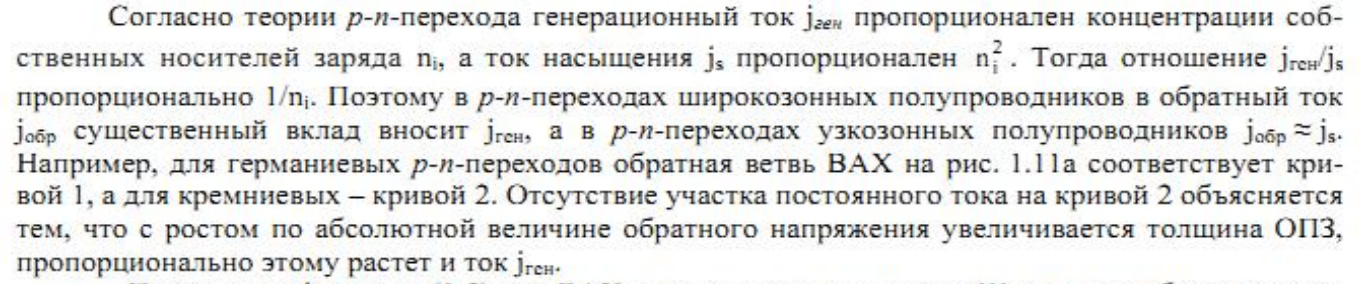

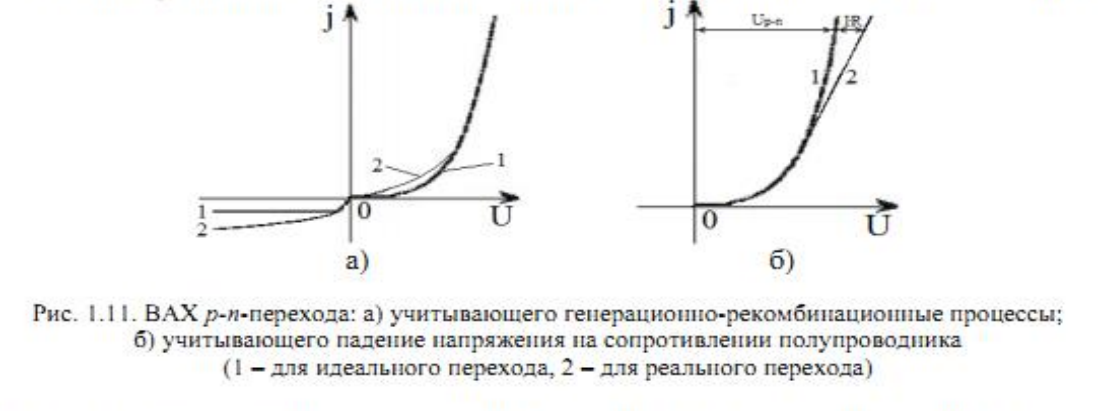

5. Возникновение генерационной и рекомбинационной составляющих тока через р-п-переход. Их влияние на вид ВАХ идеального р-п-перехода. Зависимость этих составляющих тока от типа полупроводника и температуры.
Возникающие при генерации носители разделяются внутренним электрическим полем перехода так, что электроны переносятся в n-область, а дырки в p-область, создавая при этом дополнительную составляющую тока, называемую генерационным током jген. По направлению jген совпадает с напряженностью внутреннего электрического поля ε, складывается с дрейфовым током jдр и увеличивает, тем самым, обратный ток через переход.
При прямом напряжении на p-n переходе часть основных носителей заряда способна преодолеть понизившийся потенциальный барьер и пройти через переход, создавая диффузионный ток jдиф. При небольших прямых напряжениях, когда высота потенциального барьера еще достаточно велика, основная часть носителей, попавших в ОПЗ, будет отбрасываться внутренним полем назад – электроны вернутся в n-область, а дырки в p-область. Но некоторые электроны или дырки могут быть захвачены в ОПЗ ловушками (дефектами кристаллической решетки, примесными ионами и др.), задержаться на них какое-то время и рекомбинировать с носителями противоположного знака, пришедшими таким же образом из другой области. В результате такого акта рекомбинации исчезает один электрон из n-области и одна дырка из p-области, что эквивалентно переносу элементарного заряда через p-n переход. Эти процессы вызывают появление рекомбинационной составляющей тока jрек, которая по направлению совпадет с диффузионным током и увеличивает, тем самым, прямой ток через p-n переход.
При больших прямых напряжениях ток через p-n переход определяется в основном инжекцией носителей заряда, а не их рекомбинацией. Влияние jрек проявляется только на начальном участке прямой ветви ВАХ. При обратном напряжении jрек уменьшается практически до нуля. Однако при обратном напряжении возрастает влияние генерационной составляющей jген. При прямом напряжении jген уменьшается практически до нуля.

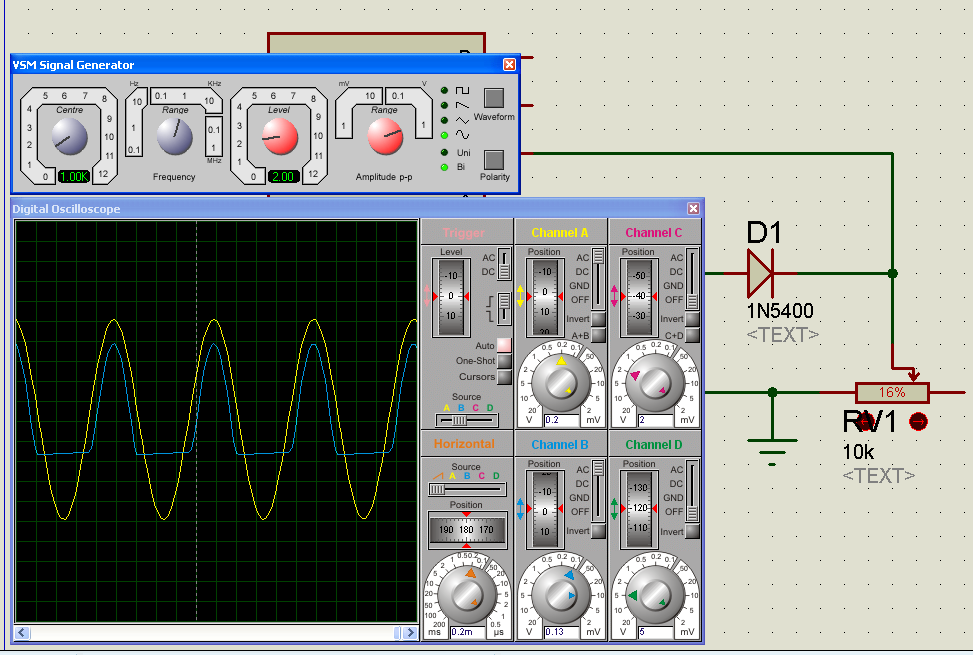

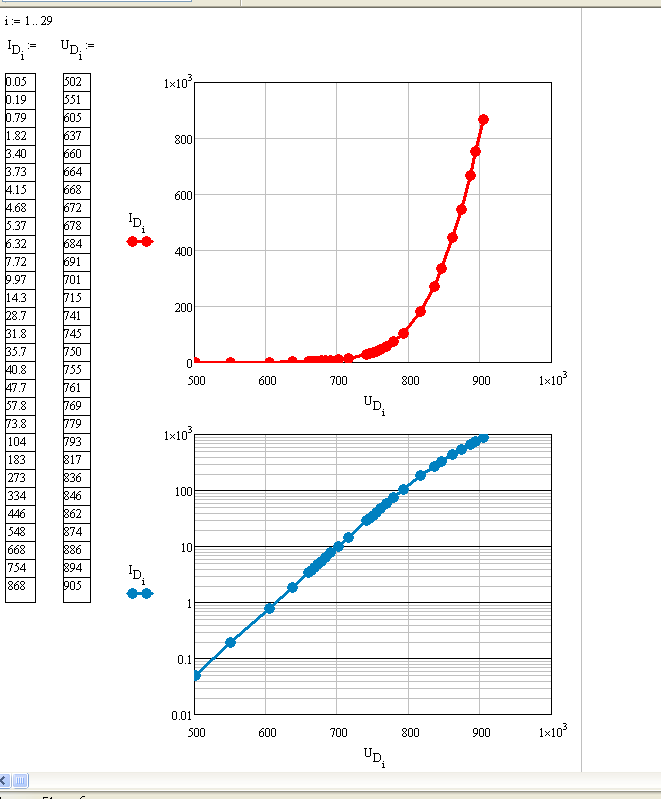

ВАХ

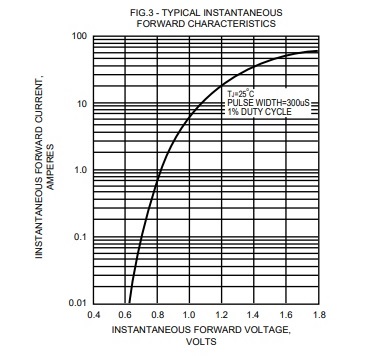

из даташит

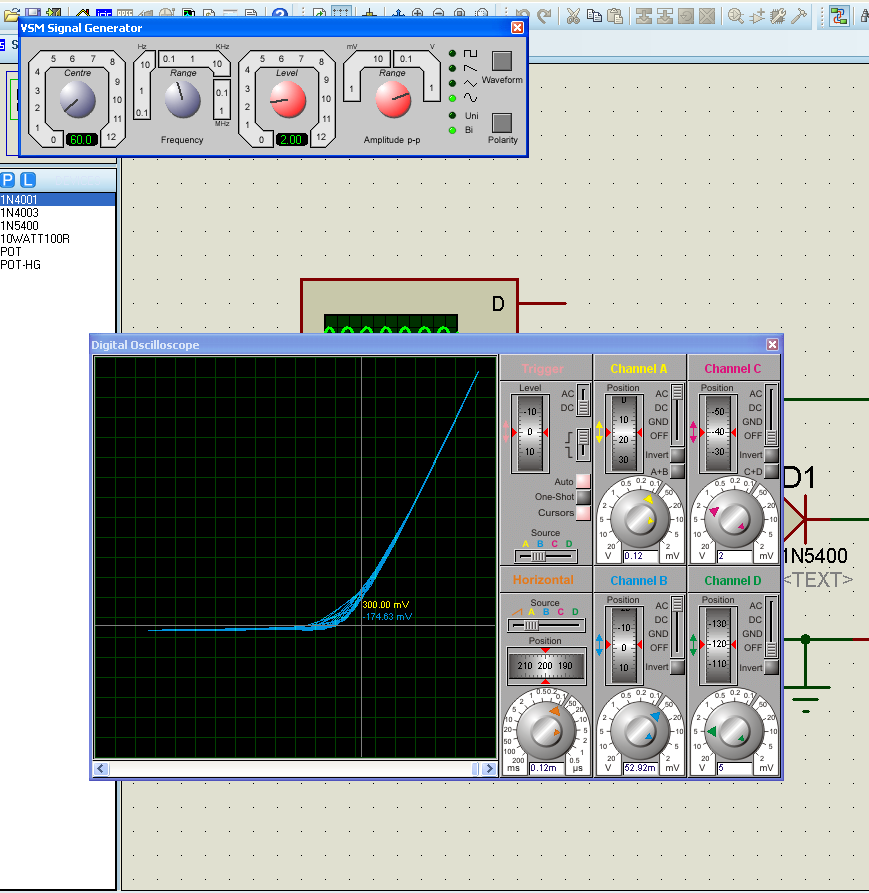

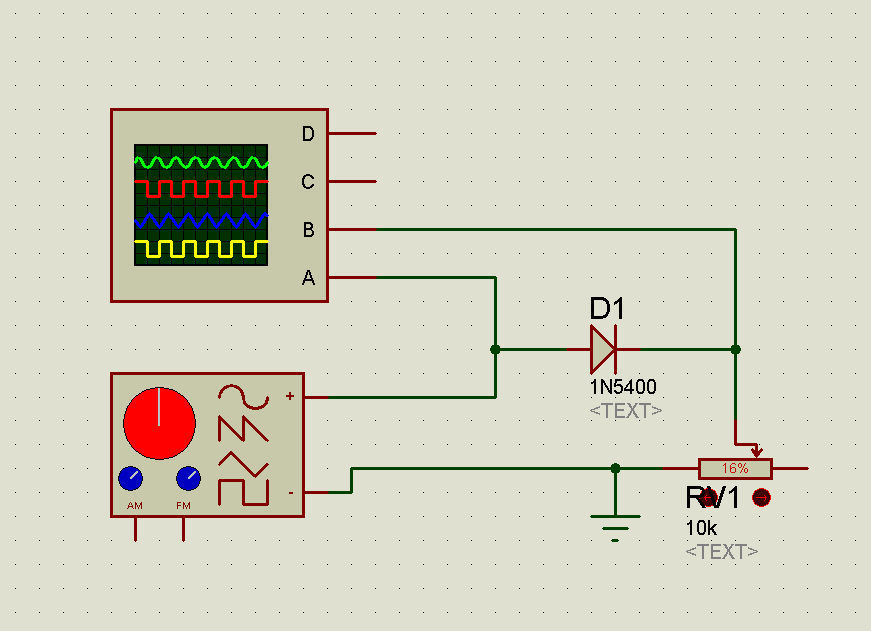

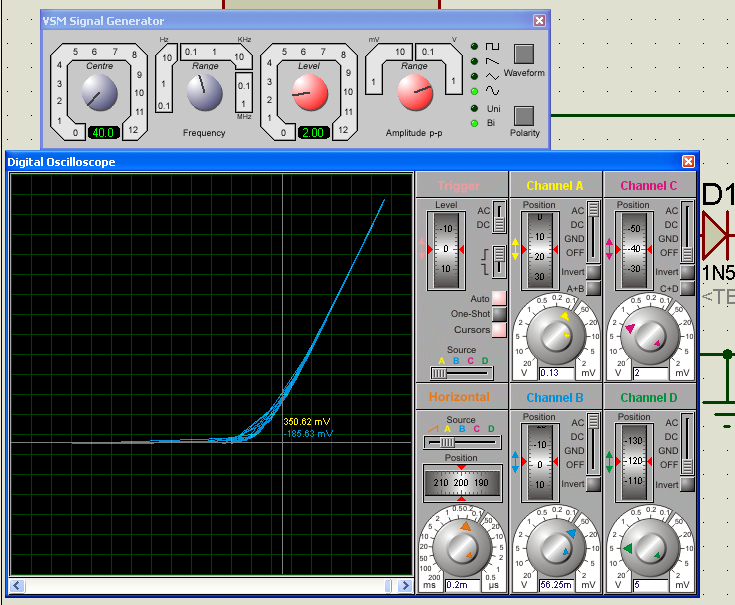

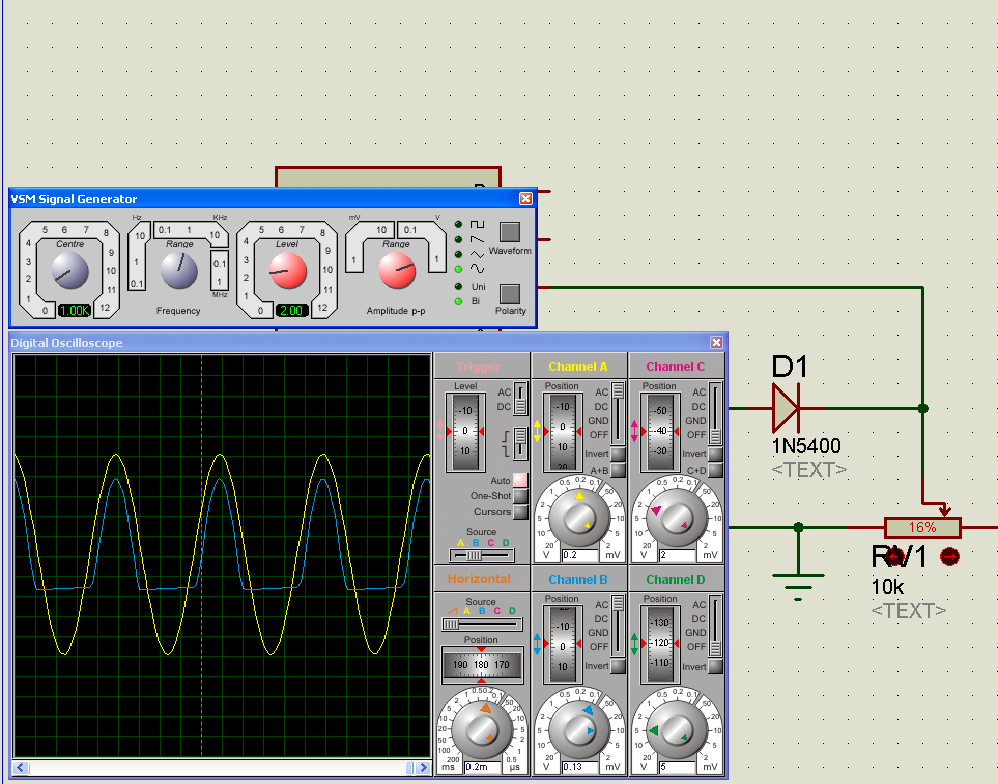

Вывод: В данной работе мы использовали диод 1N5400. получившееся ВАХ в полулогарифмическом масштабе совпадает с ВАХ диода из Datasheet. в диапазоне от 0.6 до 0.8 наблюдается линейная зависимость, следовательно ВАХ описывается формулой Шокли. В промежутке от 0.9 до 1 наблюдается падение напряжения на базе диода. Напряжение открытия кремневого p-n перехода:450mV.
