3) 1,3 Ом

4) 1,2 Ом



----------------------------------------------------------------------------------------------------

 80. К источнику тока с внутренним сопротивлением 1,0 Ом подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления.

ЭДС этого источника тока равна …



1) 2 В

2) 6 В

3) 4 В

+4) 12 В

5) 1,5 В



----------------------------------------------------------------------------------------------------

 81. К источнику тока с ЭДС 12 В подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления. Внутреннее сопротивление этого источника тока равно …



1) 0 Ом

2) 0,5 Ом

3) 6 Ом

+4) 1 Ом

5) 2 Ом



----------------------------------------------------------------------------------------------------

 82. Через лампу, подключенную к источнику тока с ЭДС 8 В и внутренним сопротивлением 1 Ом протекает ток 2 А. Зависимость тока от приложенного к лампе напряжения показана на графике …



+1) 3

2) 1

3) 2

4) 4



---------------------------------------------------------------------------------------------

 83. На рисунке представлена зависимость тока, протекающего через участок электрической цепи от напряжения, приложенного к нему. Работа электрического тока в участке за 15 мин при напряжении 30 В равна …



1) 540 Дж

2) 90 Дж

3) 90 кДж

+4) 5400 Дж



----------------------------------------------------------------------------------------------------

84. Выражение    представляет собой …



1) силу тока в замкнутой цепи

2) мощность, выделяющуюся на внутреннем сопротивлении источника

3) напряжение на зажимах источника

4) работу перемещения положительного единичного заряда по замкнутой цепи

+5) падение напряжения на внешнем сопротивлении

----------------------------------------------------------------------------------------------------

85. Выражение    представляет собой ...



1) напряжение на зажимах источника

2) работу перемещения положительного единичного заряда по замкнутой цепи

3) мощность, выделяющуюся на внутреннем сопротивлении источника

4) силу тока в замкнутой цепи

+5) мощность, выделяющуюся во внешней цепи

----------------------------------------------------------------------------------------------------

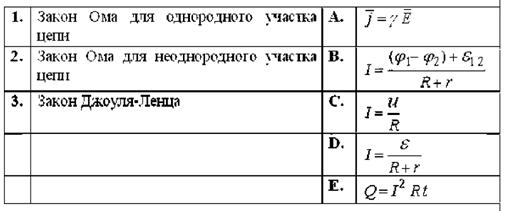

86. Установить соответствие…

1) 1-С, 2-Е, 3-Е

2) 1-А, 2-В, 3-Е

3) 1-А, 1-С, 2-С, 3-Е

+4) 1-С, 2-В, 3-Е

----------------------------------------------------------------------------------------------------

87. При последовательном соединении n одинаковых источников тока с одинаковыми ЭДС ε и одинаковыми внутренними сопротивлениями r полный ток в цепи с внешним сопротивлением R равен…

1)

+2)

3)

4)

----------------------------------------------------------------------------------------------------

88. При параллельном соединении n одинаковых источников тока с одинаковыми ЭДС ε и одинаковыми внутренними сопротивлениями r полный ток в цепи с внешним сопротивлением R равен…



1)

2)

3)

+4)

----------------------------------------------------------------------------------------------------

 89. На рисунке представлена схема электрической цепи, включающая два идеальных источника тока с ЭДС E1 и Е2 и три резистора сопротивлениями R1R2 и R3. Направления токов в ветвях показаны стрелками. Направление обхода контуров – по часовой стрелке. Для контура ACDA уравнение по второму правилу Кирхгофа имеет вид ...



+1)

2)

3)

4)



----------------------------------------------------------------------------------------------------

 51.На рисунке представлена схема электрической цепи, включающая два идеальных источника тока с ЭДС Е1 и Е2 и три резистора сопротивлениями R1, R2 и R3. Направления токов в ветвях показаны стрелками. Направление обхода контуров - по часовой стрелке. Для контура АВСА уравнение по второму правилу Кирхгофа имеет вид ...



1)

2)

3)

+4)



----------------------------------------------------------------------------------------------------

 52.На рисунке представлена схема электрической цепи, включающая два идеальных источника тока с ЭДС Е1 и Еи три резистора сопротивлениями R1R2 и R3. Направления токов в ветвях показаны стрелками. Направление обхода контуров – по часовой стрелке. Для контура ABCDA уравнение по второму правилу Кирхгофа имеет вид…





1)

+2)

3)

4)
