Введение
Проектирование системы электроснабжения депо предусматривает:
. расчет электрических нагрузок цеха № 1 депо и всего депо;
. выбор местного источника питания;
. выбор схемы питающей сети депо и расчет ее параметров;
. выбор схемы осветительной сети цеха № 1 и расчет ее параметров;
. выбор схемы распределительной сети цеха № 1 и расчет ее параметров.
Эти вопросы решаются для двух вариантов системы электроснабжения:
. с использованием устройств компенсации реактивной мощности;
2. при отсутствии устройств компенсации реактивной
мощности.

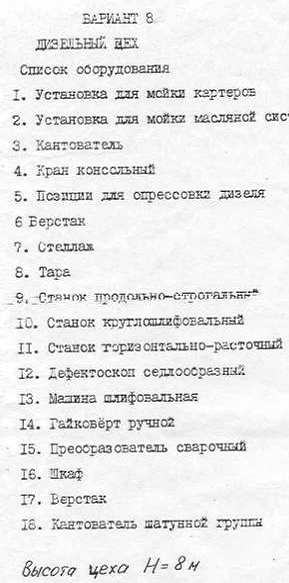

1. Расчет осветительной нагрузки цеха №1
.1 Расчет рабочей освещенности:
, (1)
где ЕНОРМ - нормированная освещенность, определяемая по таблице С1;
КЗАП - коэффициент запаса, учитывающий снижение
светового потока светильника в процессе его эксплуатации, определяется по
таблице С1.
[лк].
Расчет площади цеха:
[м2] (2)
1.3 Выбор типа светильника. Для ремонтно-хозяйственного отделения, которое располагается в цехе № 1, характерна нормальная среда со степенью защиты IP20. Выберем диодно-ртутные лампы ДРЛ, тип источника ДРЛ, мощность РСВ 1х250 [Вт], cosφ = 0,57.
.4 По таблице С3 выбираем удельную мощность осветительной нагрузки, обеспечивающую освещенность 100 лк. Для Fц = 64 м2 и высоты подвеса светильников h = 8 м определяем Wуд = 6,7 Вт/м2.
.5 Расчет минимальной требуемой мощности осветительной
нагрузки:
, [Вт] (3)
, [Вт]
.6. Расчет числа светильников:
электроснабжение локомотивное депо сеть
, [шт] (4)
, [шт],
Погрешность расчета Δ0 не должна превышать 0,1:
, (5)
Рассчитанная погрешность не превышает допустимую.
.7 План размещения светильников показан на рисунке 1.
.8 Расчет активной установленной мощности осветительной нагрузки
цеха № 1:
, [кВт] (6)
где КПРА = 1,3 для люминесцентных ламп.
[кВт].
.9 На рисунке 1 выбираем удобное место для РПО. Результаты
расчетов заносим в таблицу Р1 и Р3.
Таблица Р1
Расчет осветительной нагрузки цеха № 1
Тип светильника
и его коэффициент мощности cosφ
Рсв, Вт
nсв, шт.
Рmin, Вт
Δ0,
Ру01,кВт
ХРПО, м
YРПО, м
C34ДРЛ, 0,57
80
18
1286,4
0,10
1,584
-
-

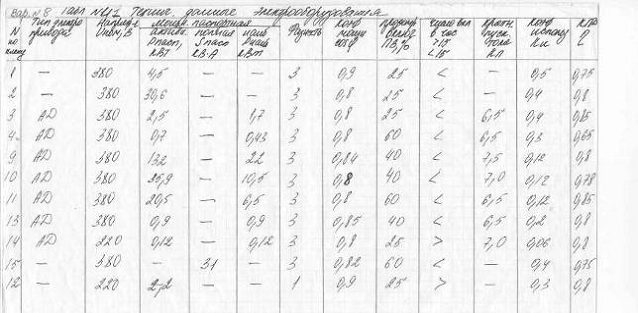

Расчет установленной мощности каждого электропотребителя:
В цехе установлен один однофазный электропотребитель (ЭП14).
Разместим его на фазе А трехфазной СЭС цеха №1. Мощность этой фазы:
Так как разброс мощности превышает 15%, эквивалентная
трехфазная нагрузка определяется по формуле:
Расчет силовой нагрузки цеха №1. Установленная мощность:
Средняя загрузка за самую загруженную смену:
Коэффициент реактивной мощности:
Коэффициент мощности:
Коэффициент использования:
Эффективное число приемников:
Коэффициент максимума:
Максимальные расчетные нагрузки:
Коэффициент спроса:
Распределительный пункт РП цеха №1 силовой нагрузки
размещается вблизи РПО и входной двери цеха.
Расчеты заносим в таблицу Р2.
Таблица Р2
Расчет силовой нагрузки цеха № 1
№ ЭП по плану
цеха №1
Наименование ЭП
РУ, кВт
КИ,
РСМ, кВт
cosφ,
tgφ,
QСМ, квар
ХРП, м
YРП, м
1
ЭП1
3
0,5
0,7264
0,9
0,4843
0,7264
2
ЭП2
19,12
0,4
5,73
0,8
0,75
5,73
3
ЭП3
1,47
0,4
0,42
0,8
0,75
0,42
4
ЭП4
0,834
0,3
0,18
0,8
0,75
0,18
9
ЭП9
104,3
0,12
8,084
0,84
0,6459
8,084
10
ЭП10
29,1
0,12
2,619
0,8
0,75
2,619
11
ЭП11
18,6
0,12
1,674
0,8
0,75
1,674
13
ЭП13
0,711
0,2
0,08675
0,85
0,6197
0,08675
14
ЭП14
0,075
0,06
0,05625
0,8
0,75
0,045
15
ЭП15
26,25
0,4
7,31504
0,82
0,6980
7,31504
12
ЭП12
1,375
0,3
1,1
0,9
0,4843
0,5327
Итого
Цех №1
203,3
2,92
40,0375
9,11
7,4322
27,5011
-
-
3.1 В таблицу Р3 заносятся: установленная мощность РУ каждого
цеха (задание на проектирование таблица И2, пункты 1.8, 2.4.1 пояснительной
записки); коэффициенты нагрузки Ки, Кс, Км
каждого цеха (задание на проектирование таблица И2, пункты 2.4.5, 2.4.7, 2.4.9
пояснительной записки); коэффициенты мощности для 1-го варианта расчета cosφ, tgφ (задание на
проектирование таблица И2, пункты 2.4.3, 2.4.4 пояснительной записки). Для
расчета tgφ также используется
формула:
прочие характеристики силовой и осветительной нагрузки цеха №1,
рассчитанные в разделах 1 и 2.
.2 Рассчитываем среднюю за смену силовую и осветительную нагрузку
для каждого цеха кроме цеха №1.
.3 Рассчитываем максимальную силовую и осветительную нагрузку для
каждого цеха кроме цеха №1.
.4 Суммарную максимальную осветительную нагрузку рассчитываем по
формуле:
.5 Рассчитываем среднюю реактивную нагрузку за максимально
загруженную смену для первого варианта расчета:
.6 Из таблицы С4 выбираем QКБ таким
образом, чтобы соблюдалось условие:
.7 Рассчитываем среднюю реактивную нагрузку за максимально
загруженную смену для второго варианта расчета:
.8 Рассчитываем коэффициент реактивной мощности для второго
варианта расчета для каждого цеха и итоговый для силовой и осветительной
нагрузки по формуле:
где QСМ - средняя реактивная нагрузка за максимально загруженную
смену, рассчитанная для второго варианта по формуле (25).
.9 Коэффициент нагрузки cosφ для
второго варианта расчета для каждого цеха и итоговый определяем по формуле:
где tgφ - коэффициент реактивной мощности, рассчитанный для второго
варианта по формуле (26).
.10. Максимальную расчетную реактивную нагрузку рассчитываем для
двух вариантов по формуле:
.11. Максимальную расчетную общую нагрузку рассчитываем для двух
вариантов по формуле:
.12. Рассчитываем общие характеристики СЭС по депо:
установленную нагрузку РУД:
среднюю нагрузку за максимально загруженную смену:
среднюю реактивную нагрузку за максимально загруженную смену для
двух вариантов:
максимальную расчетную нагрузку
максимальную реактивную нагрузку для двух вариантов:
общую максимальную загрузку депо для двух вариантов:
коэффициенты нагрузки КИ, КС, КМ,
коэффициенты мощности по депо для двух вариантов:
.13. Полученные данные заносим в таблицу Р3.
Таблица Р3
Расчет нагрузки депо
Вид нагрузки
№ цеха
РУ,
кВт
Коэффициенты
нагрузки
Коэффициенты
мощности
Средняя
нагрузка за максимально загруженную смену
QКБ, квар
Максимальная
расчетная нагрузка
КИ
КС
КМ
cos φ
tgφ
РСМ,
кВт
QСМ, квар
РМ,
кВт
QМ, квар
SМ, кВА
1-й вариант
2-й вариант
1-й вариант
2-й вариант
1-й вариант
2-й вариант
1-й вариант
2-й вариант
1-й вариант
2-й вариант
Силовая
1
48,59
0,328
0,67
2,04
0,88
0,878
0,546
0,546
15,949
8,708
8,708
0
32,44
17,765
17,765
36,986
36,986
2
440
0,42
0,6
1,43
0,54
0,997
1,56
0,072
184,8
288,29
13,288
275
264,264
412,252
19,002
489,681
264,946
3
580
0,4
0,6
1,5
0,6
0,999
1,33
0,037 308,56
8,560
300
348
462,840
12,840
579,072
348,237
4
630
0,16
,06
3,75
0,5
0,999
1,73
0,043
100,8
174,384
4,384
170
378
653,940
16,440
755,329
378,357
5
525
0,25
0,55
2,2
0,5
1,000
1,73
0,016
131,25
227,062
2,063
225
288,75
499,538
4,538
576,987
288,786
6
180
0,7
0,8
1,14
0,65
0,998
1,17
0,059
126
147,42
7,420
140
143,64
168,059
8,459
221,080
143,889
7
130
0,8
0,87
1,09
0,8
0,997
0,75
0,077
104
78
8,000
70
113,36
85,020
8,720
141,700
113,695
8
200
0,53
0,73
2,46
0,68
0,999
1,08
0,042
106
114,48
4,480
110
260,76
281,621
11,021
383,805
260,993
9
110
0,46
0,6
1,3
0,86
0,982
0,59
0, 195
50,6
29,854
9,854
20
65,78
38,810
12,810
76,376
67,016
10
180
0,22
0,56
2,54
0,7
1,000
1,02
0,010
39,6
40,392
0,392
40
100,584
102,596
0,996
143,677
100,589
11
200
0,57
0,85
1,49
0,6
1,000
1,33
0,014
114
151,62
1,620
150
169,86
225,914
2,414
282,647
169,877
12
330
0,46
0,66
1,43
0,75
1,000
0,88
0,024
151,8
133,584
3,584
130
217,074
191,025
5,125
289,157
217,134
14
420
0,5
0,66
1,32
0,65
1,000
1,17
0,027
210
245,7
5,700
240
277,2
324,324
7,524
426,645
277,302
15
130
0,45
0,61
1,35
0,52
0,995
1,64
0,102
58,5
95,94
5,940
90
78,975
129,519
8,019
151,698
79,381
Итого
4103,59
0,4
0,67
1,68
0,62
0,999
1,258
0,052
1625,299
2043,993
83,993
1960
2738,687
3593,221
135,671
-
-
Осветительная
1
0,52
0,85
0,85
1
0,9
0,900
0,484
0,484
0,442
0,214
0,214
0
0,442
0,214
0,214
0,491
0,491
2
44
0,95
0,95
1
0,9
1,000
0,484
0,006
41,8
20,245
0,245
20
41,8
20,245
0,245
46,444
41,801
3
58
0,85
0,85
1
0,85
1,000
0,62
0,011
49,3
30,553
0,553
30
49,3
30,553
0,553
58,000
49,303
4
63
0,9
0,9
1
0,9
0,991
0,484
0,132
56,7
27,461
7,461
20
56,7
27,461
7,461
63,000
57,189
5
52,5
0,9
0,9
1
0,85
0,981
0,62
0, 196
47,25
29,283
9,283
20
47,25
29,283
9,283
55,588
48,153
6
18
0,85
0,85
1
0,9
0,900
0,484
0,484
15,3
7,410
7,410
0
15,3
7,410
7,410
17,000
17,000
7
13
0,85
0,85
1
0,85
0,850
0,62
0,620
11,05
6,848
6,848
0
11,05
6,848
6,848
13,000 8
20
0,85
0,85
1
0,5
0,874
1,732
0,556
17
29,445
9,445
20
17
29,445
9,445
34,000
19,448
9
11
0,9
0,9
1
0,9
0,900
0,484
0,484
9,9
4,795
4,795
0
9,9
4,795
4,795
11,000
11,000
10
18
0,8
0,8
1
0,6
0,843
1,333
0,639
14,4
19,2
9, 200
10
14,4
19, 200
9, 200
24,000
17,088
11
20
0,9
0,9
1
0,9
0,900
0,484
0,484
18
8,718
8,718
0
18
8,718
8,718
20,000
20,000
12
33
0,85
0,85
1
0,9
0,992
0,484
0,128
28,05
13,585
3,585
10
28,05
13,585
3,585
31,167
28,278
14
42
0,9
0,9
1
0,9
0,977
0,484
0,220
37,8
18,307
8,307
10
37,8
18,307
8,307
42,000
38,702
15
13
0,85
0,85
1
0,7
0,993
1,02
0,115
11,05
11,273
1,273
10
11,05
11,273
1,273
15,786
11,123
Итого
406,02
0,88
0,88
1
0,844
0,977
0,635
0,216
358,042
227,337
77,337
150
358,042
227,338
77,338
-
-
Всего по депо
4509,61
0,44
0,695
1,579
0,657
0,997
1,145
0,081
1983,341
2271,33
161,33
2110
3132,533
3820,56
213,01
4446,53
2825,79
4.1 Распределение и расчет нагрузки двух секций КТП:
где а - номера цехов с силовой нагрузкой, подключенных к первой
секции КТП (а = 6, 7, 8, 4, 10, 1,12); b - номера цехов с осветительной нагрузкой, подключенных к первой
секции КТП (b = 3, 2, 1, 4, 6, 7, 8, 10,12); c - номера цехов с силовой нагрузкой, подключенных ко второй
секции КТП (c = 3, 9, 5, 2, 14, 11, 15); d - номера цехов с осветительной нагрузкой, подключенных ко
второй секции КТП (d = 5, 9, 14, 15,11).
.2 Расчет коэффициента неравномерности:
.3 Полученные данные заносим в таблицу Р4.
5.1 Расчет требуемой мощности трансформатора для двух
вариантов расчета:
.2 Выбираем Sном из ряда (100, 160, 250, 400, 630, 1000,
1600, 2500) с учетом условия:
.3 Результаты расчета заносим в таблицу Р5. На рисунок 3 наносим
трансформатор с учетом его размеров.
Таблица Р4
Оценка неравномерности загрузки трансформатора КТП
РУ1
№№ РП, РПО
6
7
8
4
10
1
12
3
2
1
4
6
7
8
10
12
РРУ1
КНЕР 1,092
РМ, кВТ
143,64
113,36
260,73
378
100,58
32,44
217,07
49,3
41,8
0,44
56,7
15,3
11,05
17
14,4
28,05
1479,86
РУ2
№№ РП, РПО
3
9
5
2
14
11
15
5
9
14
11
15
-
-
-
-
РРУ2
РМ, кВТ
348
65,78
288,75
264,26
277,2
169,86
78,97
47,25
9,9
37,8
18
11,05
-
-
-
-
1615,85
Таблица Р5
Выбор трансформатора КТП
Параметр
1-й вариант
2-ой вариант
Максимальная
расчетная нагрузка депо SМД, кВА
4446,53
2825,79
Кав
1,4
1,4
К1-2
1,4
1,4
SТРЕБ, кВА
2427,8
1542,88
SНОМ Т, кВА
2500
1600
Тип КТП и их
количество
КТП 10/0,4 кВ
2х2500
КТП 10/0,4 кВ
2х1600
6.1 Определяем расчетный ток линии, проложенной в одной трубе
для двух вариантов для каждой линии:
где SM - нагрузка на линию, выбирается из
таблицы Р3, [кВА];
UHH - напряжение на выходе понижающей КТП =
0,38 [кВ];
NT - количество труб в линии.
Результаты расчетов заносим в строку 4 таблицы Р6.
.2 Рассчитываем IТР:
.3 По таблице С6 выбираем тип АВ, а по таблице С7 - допустимый
длительный ток и соответствующее ему сечение F [мм2].
.4 В случаях, когда где КПР - зависит от числа проводов и определяется по
таблице С8.
.5 Рассчитываем относительные потери напряжения в каждой линии для
двух вариантов расчетов:

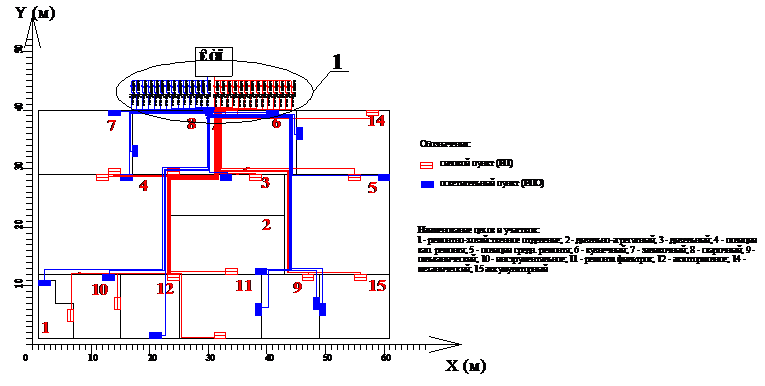

где lПЛ - длина питающей линии, определяемая по плану на рисунке 3
(Приложения 3 курсового проекта) [км].
Δε - коэффициент, определяем из таблицы С9.
Результаты расчетов заносим в таблицу Р6 и отражаем на рисунке 3
(Приложение 3 курсового проекта).
Таблица Р6
Расчет линий внутризаводской питающей сети
Параметр
ПЛ1
ПЛО1
ПЛ2
ПЛО2
ПЛ3
ПЛО3
ПЛ4
ПЛО4
Длина, км
0,093
0,091
0,053
0,051
0,023
0,015
0,037
0,035
№ варианта
расчета
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
IР, А
56, 194
56, 194
0,746
0,746
743,993
402,544
70,56
63,51
879,8
529,1
88,12
74,91
1147,6
574,85
95,72
86,89
IТР, А
70,24
70,24
0,75 929,99
503,18
71,0
63,0
1099,8
661,36
88,0
75,0
1434,5
718,6
95,0
87,0
Тип АВ
ВА 51-33
ВА 51-33
АЕ 20-26
АЕ 20-26
ВА 51-39
ВА 51-39
ВА 51-31-1
ВА 51-31-1
ВА 51-39
ВА 51-37
ВА 51-33
ВА 51-31-1
ВА 51-39
ВА 51-37
ВА 51-33
ВА 51-33
IД, А
80
80
18
18
255
220
80
80
255
200
95
80
255
200
95
95
F, мм2
25
25
2
2
150
120
25
25
150
95
35
25
150
95
35
35
КПР
1
1
1
1
0,63
0,6
1
1
0,6
0,63
1
1
0,63
0,63
1
1
Число проводов
в фазе nПР
1
1
1
1
3
4
1
1
4
3
1
1
3
3
1
1
Количество труб
NТ
1
1
1
1
2
1
1
1
2
2
1
1
3
2
1
1
Количество АВ NТ
1
1
1
1
2
1
1
1
2
2
1
1
3
2
1
1
Δε,
%/ (кВт*_К)
0,497
0,497
6,22
6,22
0,139
0,155
0,492
0,492
0,126
0,171
0,374
0,507
0,139
0,184
0,365
0,365
Потеря
напряжения, uПЛ, %
1,5
1,5
0,25
0,25
0,324
0,543
1,049
1,049
0,126
0,228
0,276
0,375
0,216
0,228
0,724
0,724
Таблица Р6 (продолжение)
Расчет линий внутризаводской питающей сети
Параметр
ПЛ5
ПЛО5
ПЛ6
ПЛО6
ПЛ7
ПЛО7
ПЛ8
ПЛО8
Длина, км
0,037
0,043
0,006
0,006
0,033
0,021
0,023
0,023
№ варианта
расчета
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
IР, А
876,64
438,76
84,46
73,16
335,9
218,62
25,83
25,83
215,291
172,742
19,75
19,75
583,13
396,54
51,658
29,547
IТР, А
1095,8
548,46
85,0
74,0
419,87
273,27
26,0
26,0
269,11
215,93
20,0
20,0
728,91
495,67
52,0
30,0
Тип АВ
ВА 51-39
ВА 51-39
ВА 51-33
ВА 51-31-1
ВА 51-39
ВА 51-37
ВА 51-31-1
ВА 51-31-1
ВА 51-37
ВА 51-37
ВА 51-31-1
ВА 51-31-1
ВА 51-37
ВА 51-39
АЕ 20-46
АЕ 20-46
IД, А
255
255
95
80
255
200
28
28
200
220
28
28
200
255
60
32
F, мм2
150
150
35
25
150
95
4
4
95
120
4
4
95
150
16
6
КПР
0,6
0,6
1
1
0,63
0,68
1
1
0,68
1
1
1
0,63
0,63
1
1
Число проводов
в фазе nПР
4
4
1
1
3
2
1
1
2
1
1
1
3
3
1
1
Количество труб
NТ
2
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
Количество АВ NТ
2
1
1
1
1
1
1
1
1
1
1 2
1
1
1
Δε,
%/ (кВТ*_К)
0,139
0,139
0,374
0,507
0,126
0,171
2,983
2,983
0,152
0,124
2,995
2,995
0,161
0,116
0,829
2,112
Потеря
напряжения, uПЛ, %
0,186
0,371
0,76
1,03
0,036
0,074
0,274
0,274
0,284
0,463
0,695
0,695
0,161
0,231
0,324
0,825
Таблица Р6 (продолжение)
Расчет линий внутризаводской питающей сети
Параметр
ПЛ9
ПЛО9
ПЛ10
ПЛО10
ПЛ11
ПЛО11
ПЛ12
ПЛО12
Длина, км
0,051
0,055
0,077
0,075
0,061
0,051
0,065
0,073
№ варианта
расчета
1
2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
IР, А
116,04
101,82
16,713
16,713
218,294
152,829
36,464
25,963
429,438
258,102
30,387
30,387
439,328
329,902
47,353
42,964
IТР, А
145,05
127,27
17,0
17,0
272,87
191,04
37,0
26,0
536,8
322,63
31,0
31,0
549,16
412,38
48,0
43,0
Тип АВ
ВА 51-35
ВА 51-35
АЕ 20-46
АЕ 20-46
ВА 51-37
ВА 51-35
АЕ 20-46
АЕ 20-46
ВА 51-39
ВА 51-37
АЕ 20-46
АЕ 20-46
ВА 51-39
ВА 51-39
АЕ 20-46
АЕ 20-46
IД, А
165
130
28
28
200
200
47
32
255
200
32
32
255
255
47
47
F, мм2
70
50
4
4
95
95
10
6
150
95
6
6
150
150
10
10
КПР
1
1
1
1
0,68
1
1
1
0,6
0,63
1
1
0,6
0,63
1
1
Число проводов
в фазе nПР
1
1
1
1
2
1
1
1
4
3
1
1
4
3
1
1
Количество труб
NТ
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Количество АВ NТ
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Δε,
%/ (кВТ*_К)
0, 201
0,272
2,983
2,983
0,161
0,161
1,284
2,096
0,126
0,171
2,062
2,062
0,116
0,116
1,251
1,251
Потеря
напряжения, uПЛ, %
0,674
0,915
1,624
1,624
0,623
1,247
1,387
2,264
0,326
0,59
1,893
1,893
0,409
0,545
2,56
2,56
Таблица Р6 (окончание)
Расчет линий внутризаводской питающей сети
Параметр
ПЛ14
ПЛО14
ПЛ15
ПЛО15
Длина, км
0,031
0,021
0,059
0,061
№ варианта
расчета
1
2
1
2
1
2
1
2
IР, А
648,22
421,317
63,812
58,802
230,481
120,607
23,984
16,9
IТР, А
810,27
526,65
64,0
59,0
288,1
150,76
24,0
17,0
Тип АВ
ВА 51-39
ВА 51-39
АЕ 20-56
АЕ 20-46
ВА 51-37
ВА 51-33
АЕ 20-46
АЕ 20-46
IД, А
220
220
80
60
220
165
28
28
F, мм2
120
120
25
16
120
70
4
4
КПР
0,63
0,6
1
1
0,68
1
1
1
Число проводов
в фазе nПР
3
4
1
1
2
1
1
1
Количество труб
NТ
2
1
1 1
1
1
1
Количество АВ NТ
2
1
1
1
1
1
1
1
Δε,
%/ (кВТ*_К)
0,143
0,143
0,497
0,782
0,155
0,233
3,006
3,006
Потеря
напряжения, uПЛ, %
0, 204
0,307
0,394
0,62
0,361
1,086
2,026
2,026
7.1 На рисунке 1 (Приложение 1 курсового проекта)
распределяем светильники по трем однофазным ГЛ с наименьшей неравномерностью.
.2 Рассчитываем мощность каждой фазы:
.3 Рассчитываем момент нагрузки каждой фазы:
.4 Определяем относительные потери напряжения на каждой фазе для
двух вариантов:
где uγ - потеря напряжения в трансформаторе,
определяемая по таблице С10 с учетом коэффициен6та его максимальной загрузки
для двух вариантов:
.5 Рассчитываем сечение фазового провода для каждой фазы
однофазной ГЛ для двух вариантов:
.6 По таблице С11 определяем ближайшее к рассчитанному стандартное
сечение и его допустимый ток. А из таблицы С12 выбираем тип однофазного АВ для
каждой ГЛ для двух вариантов. Результаты расчета представлены в таблице Р7 и отражены
на рисунке 1 (Приложение 1 курсового проекта).
Таблица Р7
Расчет групповой сети цеха №1
Параметры
1-ый вариант
2-ой вариант
1-ый вариант
2-ой вариант
1-ый вариант
2-ой вариант
Мощность каждой
фазы, кВт
0, 208
0, 208
0,104
Длина lФ, м
5,5
6
1,5
Момент нагрузки
каждой фазы кВт*м
0,572
0,6
0,105
КМЗ
0,971
0,964
0,971
0,964
0,971
0,964
uγ,%
3,446
3,479
3,446
3,479
3,446
3,479
uФ,%
6,304
6,271
6,304
6,271
6,304
6,271
Fпр, мм2
1,22
1,2
1,34
1,3
0,22
0,22
F, мм2
2
2
2
2
2
2
Допустимый ток
в каждой фазе IД, А
19
19
19
19
19
19
Расчетный ток
каждой ГЛ IР, А
1,05
1,05
1,05
1,05
0,52
0,52
Уставка
теплового расцепителя в каждой ГЛ, А
6
6
6
6
6
6
Тип АВ для
каждой ГЛ
АЕ1031-2
АЕ1031-2
АЕ1031-2
АЕ1031-2
АЕ1031-2
АЕ1031-2
8.1 Определяем расчетный ток для каждой РЛ для двух
вариантов:
.2 Определяем пусковой ток каждой РЛ для двух вариантов:
.3 По таблице С6 и С12 выбираем автоматический выключатель.
.4 По таблице С7 и С11 выбираем сечения трехфазных и однофазных РЛ
с использованием значения допустимого тока провода:
где ПВ - периодичность включения (дано в задании на
проектирование).
.5 Рассчитываем потери напряжения в каждой РЛ для двух вариантов:
.6 Результаты расчетов потерь по каждой РЛ проверяем по условию:
.7 Результаты расчетов заносим в таблицу Р8 и отражаем на рисунке
2 (Приложение 2 курсового проекта).
Таблица Р8
Расчет распределительной сети цеха № 1
Характеристики
ЭП
Выбор АВ
Выбор проводов
Потери
напряжения
№ РЛ
№ ЭП на рис.2
Тип
электропривода
Условное
обозначение на рис.2
lРЛ, км
Ру,
кВт
Iр, А
IП, А
IР наиб, А
Iномин А, А
Iтр, А
IЭО, А
Тип АВ
IД, А
КР,
-
Кол-во проводов
в фазе
КПР,
-
F, мм2
Δε,
%/кВт*км
uРЛ, %
uΣ, %
1-ый вариант
2-ой вариант
1
1
АД
ЭП1
0,008
0,834
1,690
7,090
0,871
16
2,5
30
АЕ20-26
2,213
1,13
1
1
2
6,245
0,042
5,02
4,99
2
2
АД
ЭП2
0,007
0,464
1,175
7,971
1,393
16
1,6
19,2
АЕ20-26
1,600
1,00
1
1
2
6,259
0,020
5,00
4,97
3
3
АД
ЭП3
0,0045
1,264
2,824
39,101
4,916
16
4
48
АЕ20-26
2,286
1,75
1
1
2
6,245
0,036
5,01
4,98
4
4
АД
ЭП4
0,005
0,937
1,977
20,589
3,165
16
2,5
30
АЕ20-26
1,429
1,75
1
1
2
6,245
0,029
5,01
4,98
5
5
АД
ЭП5
0,004
1,385
2,806
32,392
4,659
16
4
48
АЕ20-26
2,286
1,75
1
1
2
6,245
0,035
5,01
4,98
6
6
АД
ЭП6
0,0025
1,116
2,119
21,776
2,849
16
3,15
37,8
АЕ20-26
2,277
1,38
1
1
2
6,232
0,017
5,00
4,96
7
7
АД
ЭП7
0,007
3,161
5,584
71,658
9,717
16
8
96
АЕ20-26
4,571
1,75
1
1
2
6,22
0,138
5,12
5,08
8
8
АД
ЭП8
0,001
4,942
12,514
107,916
13,927
16
16 АЕ20-26
9,143
1,75
1
1
2
6,259
0,031
5,01
4,98
9
9
АД
ЭП11
0,007
8,031
16,269
158,439
22,284
25
25
250
ВА51-25
14,286
1,75
1
1
2
6,245
0,351
5,33
5,30
10
10
-
ЭП14
0,005
2,152
9,782
29,345
6,561
25
16
160
АЕ1031-2
14,164
1,13
1
1
2
6, 197
0,067
5,05
5,01
11
11
-
ЭП16
0,003
20
37,984
113,951
-
63
50
600
АЕ20-46
28,571
1,75
1
1
6
2,073
0,124
5,10
5,07
В курсовом проекте был выполнен расчет силовых и
осветительных линий электроснабжения локомотивного депо. Было рассчитано два
варианта системы электроснабжения: с использованием устройств компенсации
реактивной мощности и при отсутствии таковых. Результаты расчетов показали, что
при расчете силовых и осветительных линий наименьшие потери напряжения
достигаются при отсутствии устройств компенсации реактивной мощности. В
некоторых случаях проектирования осветительной нагрузки из-за ее низкой
реактивной мощности подбор регулируемых компенсационных устройств не был
осуществлен. Для них оба варианта СЭС рассчитывались без регулируемых КУ.
Приложение 1
Приложение 2
Приложение 3

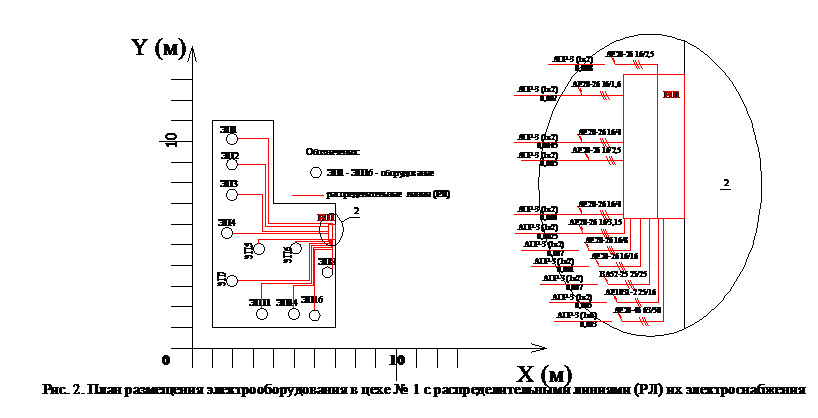

Рис.3. План локомотивного депо с питающими линиями силовых и
осветительных распределительных пунктов.
Рис.3.1 Схема расположения автоматических выключателей силовых и
осветительных распределительных пунктов локомотивного депо.
2. 2Расчет
силовой нагрузки цеха № 1
, [кВт] (7)
[кВт]
[кВт]
[кВт]
[кВт]
[кВт]
[кВт]
[кВт]
[кВт]
[кВт]
[кВт]
[кВт].
[кВт]
[кВт].
[кВт]
[кВт] (8)
[кВт] (9)
(10)
,
,
,
,
,
,
(11)
(12)
(13)
(14)
(15)
[кВт] (16)
[кВА] (17)
(18)
3. Расчет
нагрузки депо
(19)
[кВт] (20)
[кВт] (21)
[кВт] (22)
[квар] (23)
(24)
[квар] (25)
(26)
(27)
[квар] (28)
[кВА] (29)
[кВт] (30)
[кВт] (31)
[квар] (32)
[квар]
[кВт] (33)
[квар] (34)
[квар]
[кВА] (35)
[кВА]
(36)
(37)
(38)
(39)
(40)
4. Расчет
неравномерности загрузки трансформатора
(41)
(42)
(43)
5. Выбор
источника питания депо
(44)
(45)
6. Расчет
питающих линий
[A]
(46)
[A] - для ПЛ (47)
[A] - для ПЛ (48)
А, в каждой фазе используется от двух до четырех проводов. В этом
случае сечение каждого провода выбираем в таблице С7 по допустимому току:
[A] (49)
[%] (50)
7. Расчет
групповых линий цеха №1
[кВт] (51)
[кВт*м] (52)
, [%] (53)
(54)
[мм2] (55)
8. Расчет
распределительной сети цеха № 1
[A] - для трехфазного ЭП (380В) (56)
[A] - для однофазного ЭП (220В) (57)
(58)
(59)
(60)
- для ЭП2,
- для остальных ЭП
[%] (61)
(62)
Выводы
Приложения
