Курсовая работа (т): Багатоповерховий житловий будинок

Товщина міжквартирних перегородок 250, міжкімнатних - 120 мм., санвузлів, кухонь-120 мм. Перегородки армуються полосовою сталлю перерізом 1,5х25 мм , яка укладається в горизонтальні шви через кожні шість рядів кладки. Кінці арматури зв’язують із зовнішньою стіною відгибами .

Шви виконуються впустошовку. Товщина горизонтальних швів 12 мм, вертикальних-10 мм.

Перегородки встановлюються на плити перекриття по шару толі.

2.2.4 Сходи

Сходи двомаршові, внутрішні, залізобетонні з великорозмірних елементів по серії 1.151.1-6 вип.1, розташовані в ізольованих сходових клітках.

Складаються з поверхових та міжповерхових майданчиків по серії 1.252.1-4, вип. І.

Ухил сходових маршів 1:2.

Підмурків марш складається з окремих залізобетонних східців котрі укладаються на цегляні стіни на цементному розчині М 25.

.2.5 Перекриття, покриття

Перекриття - горизонтальні несучі та огороджувальні конструкції, що ділять будівлі на поверхи і сприймають навантаження від власної ваги, ваги вертикальних огороджувальних конструкцій, сходів, а також від ваги предметів інтер’єру, обладнань і людей, що знаходяться на них. Ці навантаження передаються від перекриттів на несучі стіни будівлі.

Перекриття монолітне залізобетонне відповідає високим вимогам жорсткості та міцності на вигин. У будинку монолітні перекриття.

Монолітне перекриття - це зведення конструктивних елементів з суміші, що міцність (витримування навантаження від власної ваги та корисного навантаження), жорсткість (запобігати прогинам і коливанням) простота монтажу, звуко- і теплоізоляція, пожежостійкість і навіть економічність (низька вага та загальна товщина.

Можна виділити переваги при застосування моноліту перед іншими технологіями:

. Дозволяє створювати перекриття потрібної форми, розмірів та міцності.

. Крок конструкцій при монолітному будівництві не має значення. За рахунок полегшення ваги конструкцій зменшується матеріалоємність фундаментів, відповідно здешевлюється їх пристрій.

. Процес виробництва переноситься на будівельний майданчик. Процес цей особливо спрощується, якщо є можливість створення свого бетонного вузла безпосередньо на будмайданчику.

. Влаштування монолітних перекриттів не вимагає втручання додаткової техніки. Коли нема можливості встановити на ділянці будівництва кран або іншу техніку, влаштування монолітних перекриттів, засноване на арматурі, опалубці та бетонній суміші, стане найоптимальнішим варіантом. 5. Монолітне будівництво - гарантовано «безшовна» конструкція. Завдяки цьому підвищуються показники тепло-і звуконепроникності. У той же час, конструкції довговічніші.

.2.7 Вікна і двері

Вікна - елементи будівлі, призначені для освітлення і провітрювання приміщень. Вікна в будівлі запроектовані металопластикові із профілю WDS, двохстулкові з кватирками. Відкривання вікон у середину приміщення.

Заскління подвійне - склопакети товщиною 34 мм.

Товщина віконних блоків - 140 мм, що дає право судити про достатню їх тепло- і звукоізоляцію

Віконний блок установлюється прорізи. Шви між блоком та кладкою заповнюються монтажною піною. Профілі від дощу захищаються із зовнішьої сторони наплавом в 8 мм. Герметизація заскління забезпечується штапиками з коеструдованими впресованими ущільнювачами.

З внутрішньої сторони влаштовуються з невеликим ухилом в сторону приміщення пластикові підвіконники серії 1.136.5-16 ч.1,2 ,

із зовнішньої сторони водозлив із оцинкованої покрівельної сталі.

Зовнішні двері парадні і тамбурні- заскленні, фірми NAYADA.

Внутрішні двері по ГОСТ 6629-74 слідуючих марок:

вхідні двері марки ДГ 21-10 одностулкові,

двері в санвузли глухі, одностулкові марки ДГ 21-7

Дерев’яні коробки по периметру обгортаються толем і прибиваються до 4 дерев’яних пробок, закладених в цегляну кладку. Шви заповнюються монтажною піною і закриваються нащільниками.

Таблиця 2.1 Специфікація елементів заповнення прорізів

.2.8 Підлоги

Підлоги - конструкції, які постійно піддаються механічним впливам. Підлоги по міжповерховим перекриттям повинні мати звукоізоляційні властивості.

Для житлових кімнат, коридорів, санвузлів влаштовують підлогу зі штучних матеріалів. У санвузлах влаштовується підлога із керамічної плитки.

Таблиця 2.2. Експлікація підлог

3. ЗОВНІШНЄ І ВНУТРІШНЄ ОЗДОБЛЕННЯ

.1 Зовнішнє опорядження

Будинок має прямокутну форму з відкритими терасами. Цоколь оздоблений керамічною плиткою під колір дому.

Таблиця 3.1 Внутрішнє опорядження

4. ІНЖЕНЕРНЕ ОБЛАДНАННЯ

Водопровід господарчо-питної води, розрахунковий напір

в основі стояків.

Гаряче водопостачання - центральне від зовнішньої мережі.

Розрахунковий напір в основі стояків 22 м водяного стовпа..

Каналізація - господарчо-фекальна в міську мережу.

Опалення - водяне центральне від зовнішнього джерела; температура води в теплоносію 103-70 0С.

Вентиляція - рекуператор ПРАНА.

Газопостачання від зовнішньої мережі.

Електропостачання - ІІ категорії, напруга 220/380 В

Освітлення лампами розжарювання.

Улаштування зв’язку - супутникове телебачення, телефонні вводи.

Обладнання кухонь і сан. вузлів - газові плити, мийки, ванни, умивальники, унітази.

Сміттєпровід - не передбачено, ліфт - пасажирський передбачено.

5. ПРОТИПОЖЕЖНІ ВИМОГИ

Щоб уникнути пожежі в житловому будинку необхідно дотримуватися таких правил пожежної безпеки згідно ДБН В.2.1.7.-2002 «Пожежна безпека» : утримувати в справному стані електромережі, електричні прилади, прилади опалення і дотримуватись заходів безпеки при їх експлуатації;

виконувати заходи безпеки при користуванні газовими приладами, предметами побутової хімії та проведення ремонту в квартирах із застосуванням лаків, фарб;

додержуватись в будівлях встановленого протипожежного режиму (не загороджувати евакуаційні виходи на балконах та лоджіях, утримувати в справному стані улаштування, які входять в систему протидимового захисту будинку);

не загромаджувати драбини, холи,коридори загального користування та підходи до засобів пожежогасіння;

не дозволяти будівництво гаражів та інших будівель в протипожежних розривах;

не дозволяти зберігати в гаражах паливно-мастильних матеріалів з верх встановленої норми.

Димові канали розташовані в зовнішніх стінах з негорючих матеріалів, утеплених при необхідності з зовнішньої сторони для попередження конденсації вологих відвідних газів. Необхідно забезпечити проїзд пожежної машини. Основні дороги, проїзди, проходи, повинні мати тверде покриття.

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

1. ДСТУ-Н Б.1.1-27-2010«Будівельна кліматологія та геофізика»

. ДБН 360-92** ”Містобудування, планування і забудова міських та сільських поселень”

. ДБН В.2.1.7.-2002 ”Пожежна безпека”

.Буга Г.П. Гражданские , промышленные и сельскохозяйственные здания.

м. «Высшая школа» , 1983 - с.216-307.

.Сербинович П.П. Гражданские здания массового строительства и с/х - М:

стройиздат. 1980 - 476с.

.Тусунова, М.М.Гаврилова, Архитектурное проектирование, - Москва,

«Высшая школа», 1988г.

.Благовещенский Ф.А., Архитектурные конструкции. Москва:

”Архитектура-С”, 2011.

. Ю.Н. Коваленко, В.П. Шевченко, И.Д. Михайленко Краткий справочник архитектора, Киев - 1975.

. Вильчик Н.П Архитектура зданий, Москва: ”ИНФРА-М”,2008.

ДОДАТКИ

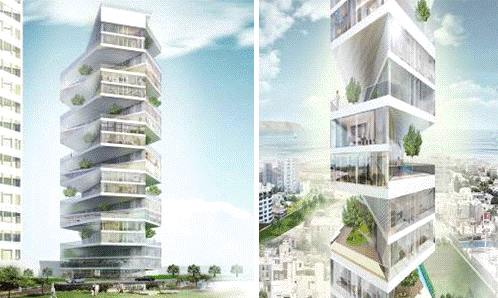

Аналоги:

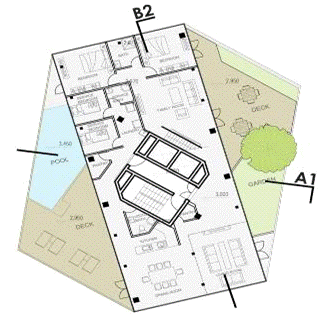

Клаузура

Специфікація бетонних, залізобетонних, металевих конструкцій.

Специфікація елементів заповнення прорізів
