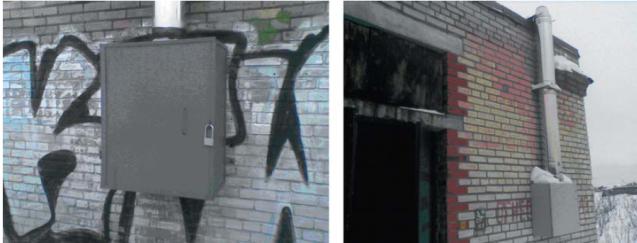

Рис. 1.5 – Термоэлектрический генератор ТЭГ-15 на газораспределительном пункте

аппаратуры. Генераторы снабжены аккумуляторными батареями и устройством контроля заряда и работы устройства. Как указано в таблице 1.3, номинальная мощность генератора составляет 15 Вт. Этой мощности достаточно для питания современных электронных приборов учета расхода и параметров газа. В случае необходимости получения большей мощности или резервирования генераторы допускают каскадное включение.

Таблица 1.3 Технические характеристики ТЭГ-15

Наименование параметра

Значение

Длина, мм, не более

300

Ширина, мм, не более

600

Высота без газоотводной системы, мм, не более

600

Высота полная, мм, не более (с газоотводной системой)

3300

Выходное напряжение, В

12/24

Выходная мощность, Вт

15

Режим работы

Стационарный

Топливо

Природный газ

Расход топлива, м3/ч

0,16…0,25

Количество и параметры аккумуляторных батарей

2 шт., 12 В, 63 А·ч

Термоэлектрический генератор ГТГ-200. ГТГ-200 (рис. 1.6) является автономным источником электроэнергии, работающим на природном газе, пропане или пропан-бутановой смеси. Применяется для комплектации автономных источников питания мощностью 200…2000 Вт. Высокая мощность определяется применением в нем среднетемпературных термоэлектрических генераторных модулей серии Mars, обеспечивающих выходную мощность до 45 Вт (базовый вариант 40 Вт) и предназначенных для применения совместно с источником тепла с температурой +530 °С и мощностью теплового потока 650

11

Вт. Основные параметры этого генераторного модуля приведены в таблице 1.4, внешний вид на рис. 1.7, нагрузочная характеристика на рис.1. 8.

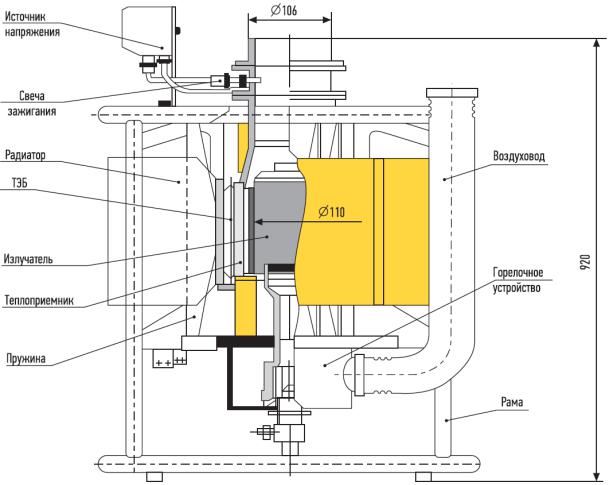

Рис. 1.6 – Устройство термоэлектрогенератора ГТГ-200

Таблица 1.4 Основные параметры среднетемпературного генераторного модуля серии Mars

Размеры

Размеры



Тхол.стороны = +130 °С,



Вес,

габарит-

установоч-



Тгор.стороны = +530 °С



кг

ные, мм

ные, мм

Iнагр,

Uнагр,

Ri*,

Мощ-

КПД,







А

В

Ом

ность,

%













Вт





260×92×30

171×68×12,5

6,7

4,8

0,72

40

6,0

0,855

Примечание: Ri* — внутреннее сопротивление модуля при Ri = RL, где RL — электрическое сопротивление нагрузки

Гарантийный срок эксплуатации генераторного модуля серии Mars составляет 10 лет.

12

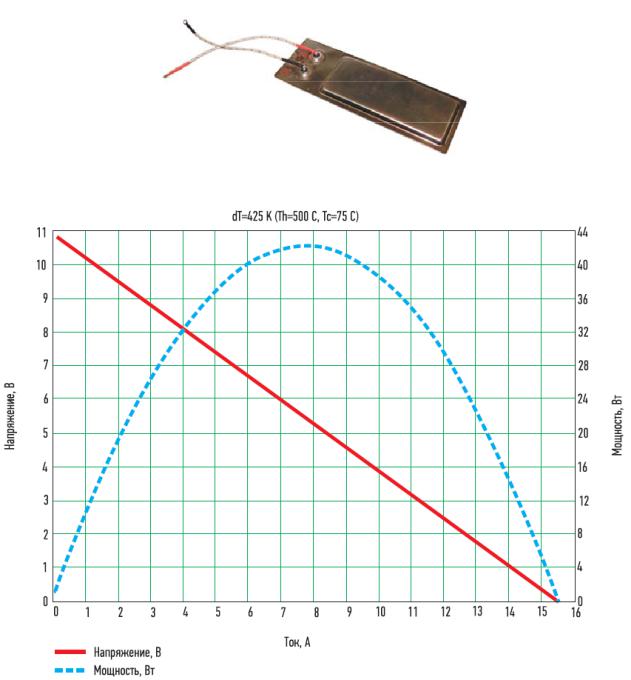

Рис. 1.7 – Среднетемпературный генераторный модуль серии Mars

Рис. 1.8 –Типовая вольт-амперная характеристика генераторного модуля Mars

Для управления работой термоэлектрического генератора ГТГ-200 в составе автономного источника питания применяется блок стабилизации напряжения и управления, предназначенный для:

стабилизации и ограничения зарядного напряжения аккумуляторных батарей;

включения и отключения электромагнитного клапана подачи газа в генератор;

подачи напряжения на высоковольтный блок для электроискрового

«поджига» газовой горелки генератора;

13

контроля вырабатываемой генератором мощности;

обеспечения параллельной работы нескольких генераторов. Условия эксплуатации генератора ГТГ-200:

климатическое исполнение О;

категория размещения 2 по ГОСТ 15150-69;

температура окружающего воздуха –50…+50 °С;

относительная влажность воздуха до 98%.

Основные параметры прибора приведены в таблице1. 5.

Таблица 1.5 Технические параметры ГТГ-200

Параметр



Значение

Электрическая мощность при напряжении (29±1) В, Вт

200

Время выхода на номинальный режим, ч



1

Срок службы, лет, не менее



10

Автономность при круглосуточной непрерывной работе,

1

лет, не менее





Габаритные размеры

диаметр

600

(без газоотводной системы), мм





высота

920

Масса, кг



130

1.2 Применение радиоизотопных термоэлектрических генераторов

Радиоизотопные термоэлектрические генераторы (РИТЭГ) – источники автономного электропитания с постоянным напряжением от 7 до 30 В для различной автономной аппаратуры мощностью от нескольких ватт до 80 Вт. Совместно с РИТЭГ используются различные электротехнические устройства, обеспечивающие накопление и преобразование электрической энергии, вырабатываемой генератором. Наиболее широко РИТЭГ используются в качестве источников электропитания навигационных маяков и световых знаков, также как источники питания для радиомаяков и метеостанций [2].

РИТЭГ обычно содержит корпус с теплоотводящим радиатором, тепловой блок с радиоизотопным источником тепла, тепловую изоляцию, термоэлектрический преобразователь, теплопереход между тепловым блоком и термоэлектрическим преобразователем, тепловой шунт с переменным тепловым сопротивлением, термостат с электронным преобразователем напряжения и накопителем, высокотемпературный терморегулятор для термоэлектрического преобразователя и низкотемпературный терморегулятор для термостата в виде тепловых труб с газовыми резервуарами и конденсатор. Конструкции РИТЭГ отличаются между собой применяемыми изотопами, термоэлектрическими материалами, параметрами по выходному электрическому напряжению, выходной электрической мощности, массе, габаритам, конструктивными формами и др.

Примером может служить серия радиоизотопных источников типа

14

SNAP-7 (США) с загрузкой изотопом стронция 90Sr: SNAP-7A мощностью 5 Вт и SNAP-7B мощностью 30Вт используются в качестве источников энергии для навигационных маяков, а источники SNAP-7D мощностью 30 Вт – в автоматических метеостанциях, расположенных в удалённых районах (рис. 1.9).

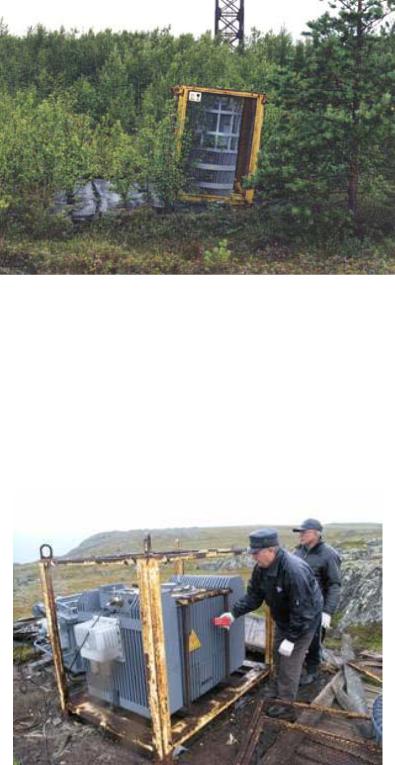

Рис. 1.9 – РИТЭГ на удалённом маяке

В СССР была создана серия изотопных термоэлектрических генераторов «Бета» (мощность порядка 10 Вт), служащих для энергопитания метеорологических станций. Главное действующее лицо в нем – изотоп стронция. Гарантийный срок службы генератора «Бета-С» –10 лет, в течение которых он способен снабжать электрическим током нуждающиеся в нем приборы. А все обслуживание его заключается лишь в профилактических осмотрах – раз в два года (рис. 1.10). Наиболее широко применяется РИТЭГ

Рис. 1.10 – Гарантийное обслуживание РИТЭГ

типа «Бета-М», который был одним из первых изделий, разработанных в конце

15
