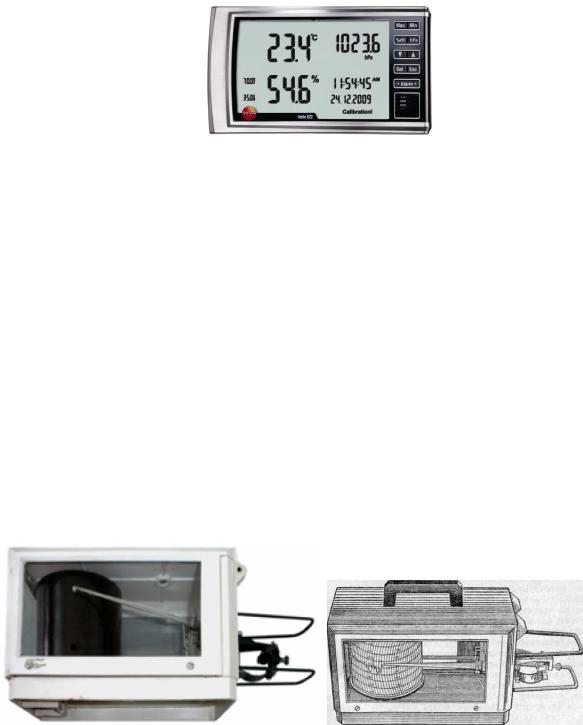

Рис. 11. Баротермогигирометр (метеостанция)

Термограф, гигрограф и барограф – записывающие приборы Особенностью всех описанных выше приборов является то, что они

представляют возможность только разовых измерений. Для непрерывной записи показателей микроклимата в течение длительного срока используется записывающие приборы – термографы, гигрографы и барографы, выпускаемые на различное время непрерывной записи в течение суток и более или в течение недели.

В лаборатории представлены термограф, гигрограф и барограф.

Термограф представлен на рисунке 12.

В состав прибора входят:

чувствительный элемент (биметаллическая пластинка);

передаточная система;

регистрирующая часть;

корпус.

Рис. 12. Термограф

Принцип действия прибора основан на свойстве биметаллической пластинки изменять радиус изгиба с изменением температуры воздуха. Деформация пластинки с помощью передаточного механизма преобразуется в перемещение стрелки с пером по диаграммной ленте, закрепленной на барабане часового механизма. Вращение барабана осуществляется часовым механизмом. Прибор имеет приспособление, с помощью которого на диаграммной ленте пером стрелки можно делать отметки времени записи, не открывая корпуса прибора. Начальная установка пера стрелки на требуемое деление диаграммной

21

ленты осуществляется вращением установочного винта, с помощью которого перо стрелки может перемещаться по всей высоте барабана часового механизма. В зависимости от продолжительности одного оборота барабана часового механизма термографы изготавливаются двух типов:

суточные М-16АС;

недельные М-16АН.

Гигрограф представлен на рисунке 13. Датчик у гигрографа – пучок обезжиренных человеческих волос или органическая пленка. Как известно, влажный волос укорачивается при высыхании.

Этим свойством волоса и воспользовались для создания прибора, автоматически записывающего влажность воздуха. Если воздух становится более сухим, волосок укорачивается и тянет за собой рычажок, который перемещает записывающее перо по бумажной ленте. Такой прибор удовлетворительно действует и на морозе, когда обычный психрометр использовать уже нельзя.

Барограф. С помощью барографа измеряют атмосферное давление. Воздух, как и всякое другое вещество, имеет вес и давит на поверхность Земли, на все находящиеся на ней предметы. Он почти в тысячу раз легче воды. Но так как толщина воздушной оболочки Земли достигает огромных размеров, то давление воздуха довольно велико – около одного килограмма на каждый квадратный сантиметр поверхности. Величина давления зависит от высоты столба воздуха над Землёй. На горе давление, а следовательно и плотность, будут меньшими, чем на уровне моря. Соответственно и масса воздуха по высоте распределяется также неравномерно. В слое воздуха от поверхности Земли до 5,5 километра высоты сосредоточено 50% всей его массы, в пределах 10 километров – 75%, а в пределах 20 километров – 94%. Отсюда следует, что плотность воздуха с высотой резко убывает. Метеорологи внимательно следят за изменением атмосферного давления. Это помогает им предвидеть изменения погоды.

Деформации датчиков передаются на стрелку с пером, реагирующим на показатели микроклимата на специальную, изготовленную типографским способом ленту с нанесенной на нее сеткой, и закрепленную на барабане, вращаемом заводным пружинным механизмом.

Первоначальная установка (перед началом измерений) пера на исходное положение, соответствующее истинному значению показателя микроклимата в данный момент производится по термометру (для термографа) или по аспирационному психрометру (для гигрографа).

Аналогично, с соответствующим датчиком и контролируемым прибором (барометр-анероид) устроен и барограф (рис. 14).

Выше описаны только наиболее распространенные приборы. Промышленность выпускает и другие, более сложные и точные приборы для измерения и записей параметров микроклимата, а также для специальных измерений в специфических условиях различных производств.

22

При пользовании всеми приборами для производственных измерений необходимо изучить прилагаемую к каждому прибору инструкцию и строго выполнять её требования, обеспечивающие достаточную точность измерений.

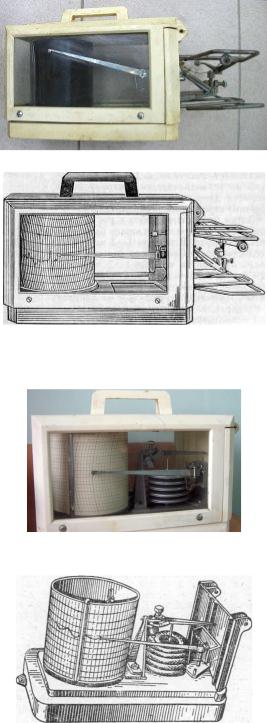

Рис. 13. Гигрограф

Рис. 14. Барограф

23

Измерение индекса тепловой нагрузки

Шаровой термометр (черный шар) (рис. 15). Для оценки сочетанного действия параметров микроклимата, приводящего к возможному перегреванию работников, рекомендуется интегральный показатель тепловой нагрузки среды (ТНС), измеряемый шаровым термометром. Использование индекса ТНС предусмотрено нормативными документами (СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений», ГОСТ 12.1.005-88 «ССБТ», ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях») при специальной оценке рабочих мест, определении классов условий труда в производственных, лечебных, учебных, дошкольных и других помещениях, а также вне их.

Рис. 15. Шаровой термометр

24

Приложение 1

Психрометрическая таблица для температур от 0 ºС до 40 ºС по влажному термометру Таблица 4
