Тип сообщения (message type). Данный информационный эле­мент служит для идентификации имени и, следовательно, назна­чения передаваемого сообщения. Кодирование и использование этого информационного элемента осуществляется в соответствии с п. 12.4 стандарта ETS 300 172.

Информационные элементы, приведенные в табл. 5.1, отно­сятся к кодовой таблице подмножества кодов 0 и во многом схожи с аналогичными информационными элементами протокола DSS-1. Интересно отметить, что хотя кодировки и принципы формиро­вания сообщений в DSS-1 и QSIG практически одни и те же, су­ществуют некоторые различия, часть из которых тесно связана с применением протокола QSIG именно как межстанционного. Важ­ным является то, что QSIG всегда использует двухбайтовую метку соединения. Характерно также, что QSIG допускает присутствие информационного элемента Progress-indicator только в сообщениях ALERTING, PROGRESS M^CONNECTLJOmaJaK DSS-1 – еще и в

144 Глава 5_______________________________________

сообщениях DISCONNECT и SETUP ACKNOWLEDGE. Это разли­чие обусловлено отсутствием необходимости передавать по разго­ворным каналам межстанционных соединительных линий корпо­ративной сети ISDN акустические сигналы «Занято» или «Ответ станции».

Кроме того, в QSIG используются два информационных эле­мента, которые отсутствуют в протоколе DSS-1, но содержатся в альтернативной кодовой таблице подмножества кодов 5:

Таблица 5.1. Перечень информационных элементов QSIG

Счетчик транзитов (Transit counter). Данный информацион­ный элемент используется для того, чтобы ограничить число тран­зитных УАТС в соединении. Значение этого элемента увеличивается на 1 в каждой УАТС. Максимально допустимое значение зависит от конкретной сети и может находиться в диапазоне от 0 до 31. Инфор-

______Протокол QSIG______ 145

мационный элемент «счетчик транзитов» описывается в п. 12.6.2. ETS 300 172;

Категория абонента (Party category). Данный информацион­ный элемент указывает, к какой категории относится абонентская установка, участвующая в соединении. Эта информация может быть необходима при предоставлении некоторых услуг, специфич­ных для корпоративных сетей. Различают следующие категории абонентских установок: неизвестная, абонентский терминал, спе­циальный (аварийный) терминал, консоль оператора. Информа­ционный элемент описывается в п. 12.6.1 ETS 300 172.

На этапе установления соединения в сигнализации QSIG используются сообщения, идентичные описанным в главе 4, но несколько отличающиеся от них перечнями элементов.

ALERTING. Сообщение содержит информационные элемен­ты в соответствии с п. 11.2.1 ETS 300 172.

SETUP. Сообщение должно содержать информационные эле­менты в соответствии с п. 11.2.10 ETS 300 172.

CALL_PROCEEDING. Сообщение содержит информацион­ные элементы в соответствии с п. 11.2.2 ETS 300 172.

CONNECT. Сообщение содержит информационные элемен­ты в соответствии с п. 11.2.3 ETS 300 172.

CONNECT_ACKNOWLEDGE. Сообщение должно содер­жать информационные элементы в соответствии с п. 11.2.4 ETS 300 172.

PROGRESS. Сообщение должно содержать информацион­ные элементы в соответствии с п. 11.2.7 ETS 300 172.

SETUP_ACKNOWLEDGE. Сообщение должно содержать информационные элементы в соответствии с п. 11.2.11 ETS 300 172.

На этапе разъединения применяются следующие сообщения:

DISCONNECT, содержащее информационные элементы в соот­ветствии с п. 11.2.5 ETS 300 172; RELEASE с информационными элементами в соответствии с п. 11.2.8 ETS 300 172; RELE-ASE_COMPLETE, включающее в себя информационные элемен­ты в соответствии с п. 11.2.9 ETS 300 172.

При перезапуске интерфейса применяются сообщения RE­START и RESTART_ACKNOWELEDGE, описанные в пп. 11.3.1 и 11.3.2 ETS 300 172.

В процессе базового соединения могут использоваться сообще­ния SEGMENT; INFORMATION; STATUS; STATUS_ENQUIRY.

148 Глава 5 ______ _______________

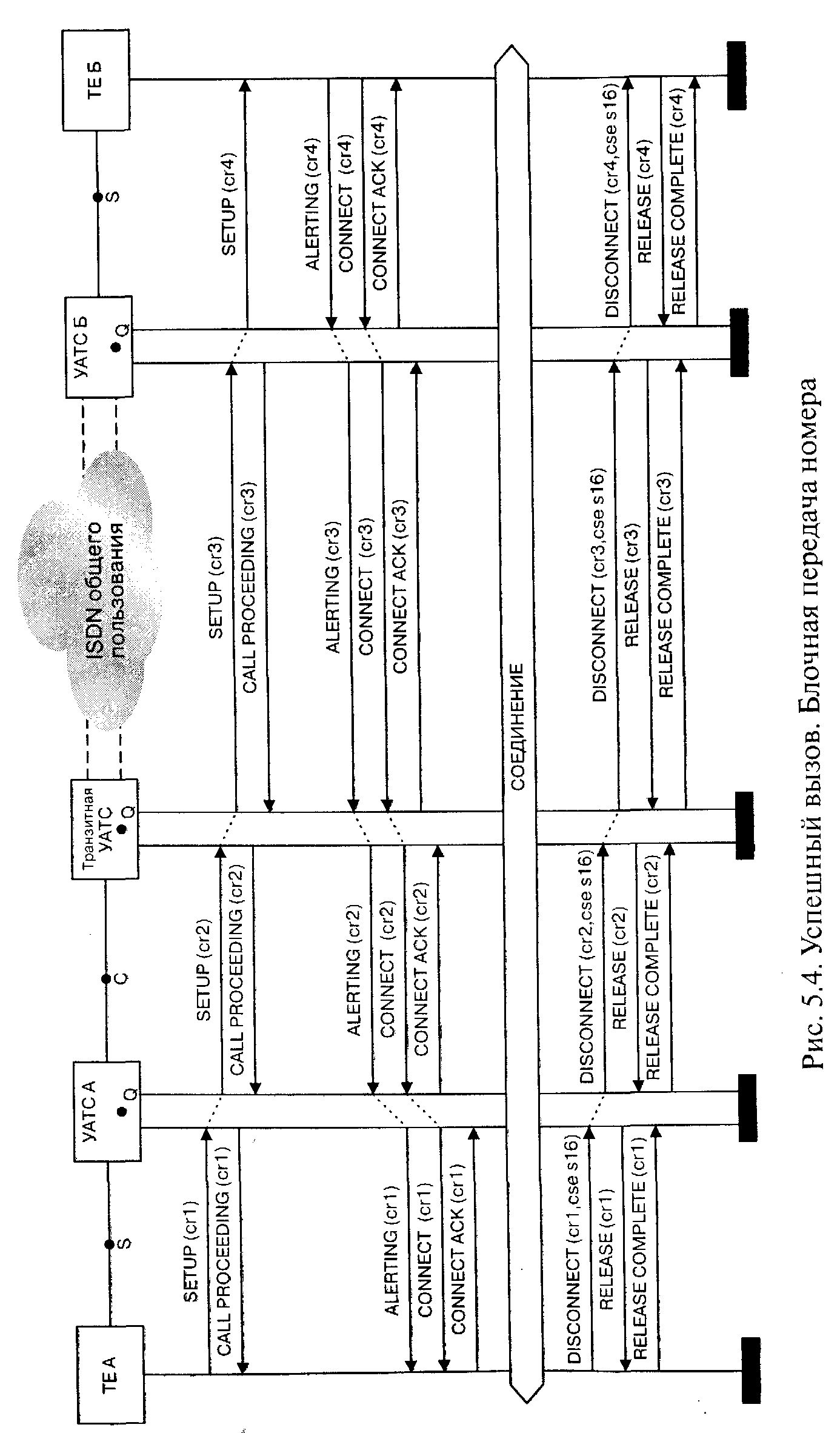

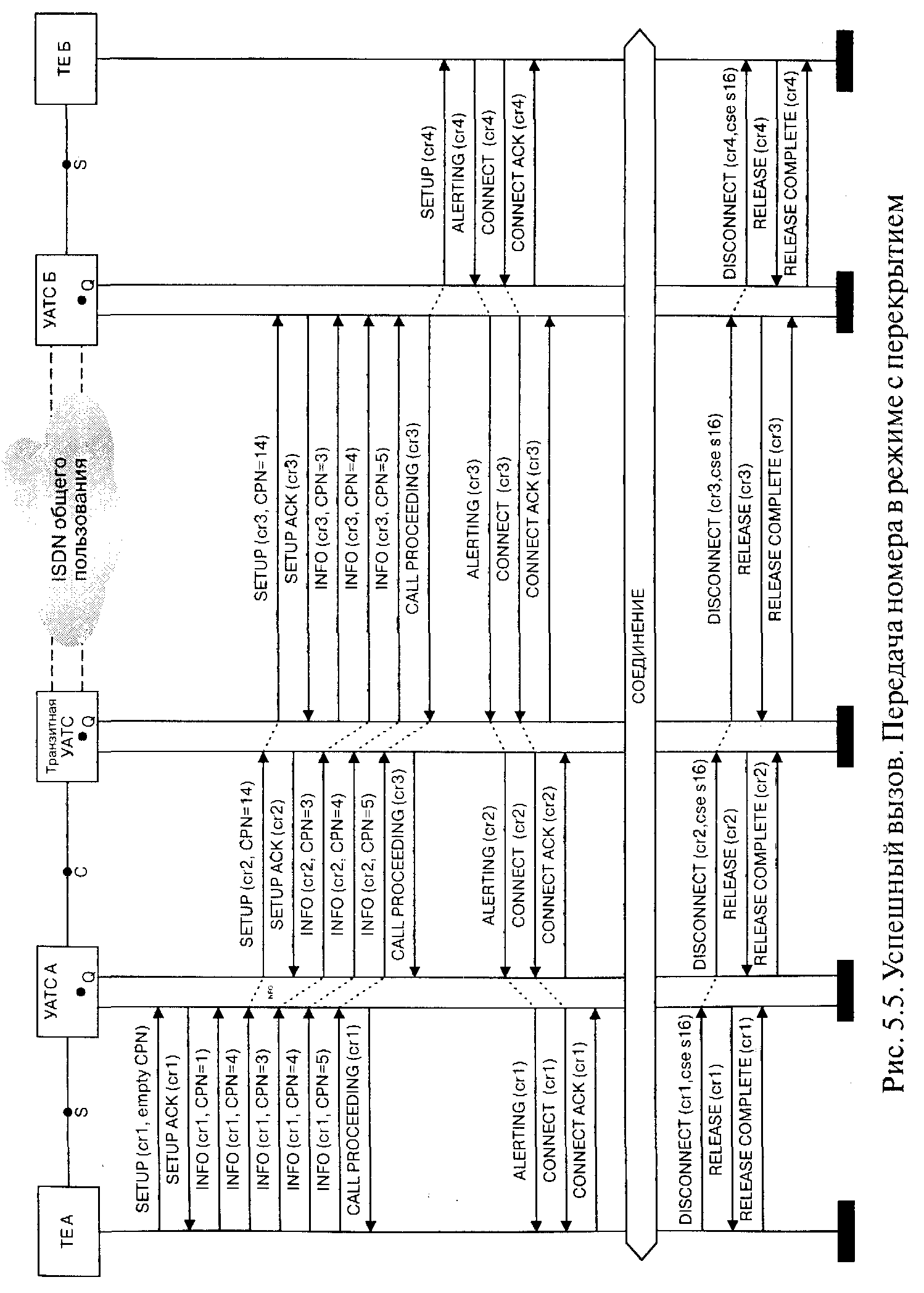

Изложенный в данном параграфе материал иллюстрируется примером транзитного соединения (рис. 5.4,5.5). Если сравнить этот пример со сценарием DSS-1, представленным на рис. 4.13, то бли­зость протоколов становится очевидной.

Хотя из соображений обозримости на рис. 5.4 и 5.5 не указа­ны таймеры, необходимо отметить несовпадение значений, при­нимаемых по умолчанию для таймера Т310 — установление исхо­дящего соединения: 110 - 120 с в QSIG, 10 с в DSS-1 (Q.931), более 40c в EDSS-l(ETS300102-l).

5.3. Услуги и дополнительные сетевые услуги qsig

Используя технологию ISDN, протокол QSIG обеспечивает предоставление базовых и дополнительных услуг связи работни­кам учреждений и ведомств, использующих корпоративную сеть связи. QSIG является такой системой сигнализации в корпоратив­ной сети, которая обеспечивает как независимость от поставщи­ков оборудования для этой сети, так и возможность взаимодейст­вия с другими корпоративными сетями.

Стандартизированный интерфейс QSIG в опорной точке Q, которому посвящены два предыдущих параграфа, представляет только часть задач стандартизации. То, в чем действительно нуж­дается пользователь корпоративной сети электросвязи, — это на­личие унифицированных и стандартизированных для различных платформ услуг с поддержкой введения новых и/или расширения существующих услуг. Для достижения этого ITU-T определил в рекомендации 1.130 трехэтапную методологию, которая начина­ется со спецификации требований пользователя и заканчивается спецификациями протокола в сетевых интерфейсах.

На этапе 1 выполняется общее описание услуги с точки зре­ния пользователя. Эту спецификацию можно рассматривать как документ, формулирующий требования пользователя.

На этапе 2 идентифицируются функциональные возможно­сти оборудования и информация, требующиеся для поддержания услуги, описанной на этапе 1, дается описание функциональной модели услуги в терминах функциональных объектов и отноше­ний, определяющих информационные потоки между ними.

Наконец, на этапе 3 специфицируются протоколы сигнализа­ции QSIG в опорной точке Q. Для каждой дополнительной услуги

______Протокол QSIG \aq

протокол определяет процедуры, перечень сообщений, которые могут быть переданы в рамках этих процедур, а также кодирование передаваемых сообщений.

Наряду с механизмом создания новых услуг, QSIG поддер­живает широкий спектр базовых услуг, общих функциональных процедур и дополнительных услуг. Кроме стандартных для ISDN дополнительных услуг в УАТС корпоративной сети, использующей протокол QSIG, предусматриваются разнообразные услуги, расши­ряющие возможности создания коммутируемых связей или улуч­шающие качество работы сети в целом. Услуги этого класса могут, например, отменить соединение с плохим качеством обслуживания или снизить до минимума плату за связь с использованием такого соединения. Поскольку подобные услуги не привязываются к кон­кретным пользователям, они называются дополнительными сете­выми услугами (ANF).

Стандартизация услуг корпоративных сетей с QSIG является непрерывно продолжающимся процессом: в соответствии с новы­ми требованиями рынка добавляются новые услуги. Ниже приво­дится описание дополнительных услуг и ANF, поддерживаемых QSIG сегодня.

Сигнализация «пользователь—пользователь» (UUS). Эта допол­нительная услуга дает возможность абоненту обмениваться сигналь­ной информацией с другим абонентом. Услуга сигнализации «поль­зователь—пользователь» реализуется в трех версиях:

• в сообщениях управления соединением во время его созда­ния;

• во время ожидания ответа вызываемого абонента;

• в активной фазе соединения.

Вмешательство (CI). Услуга позволяет вызывающему поль­зователю установить соединение с пользователем, занятым другим соединением. Это может повлечь за собой подключение вызываю­щего абонента либо к существующему соединению в режиме конференц-связи, либо к вызываемому абоненту с переводом второго участника существующего соединения в режим удержания. Пер­воначальное соединение может быть восстановлено после отклю­чения пользователя услугой CI.

Временный запрет входящей связи (DND). Все входящие вы­зовы к абоненту, пользующемуся услугой, отклоняются сетью QSIG. Вызывающему абоненту предоставляется соответствующая индикация, и при условии, что это ему разрешено, он может акти-
