Материал: 29.ТОКОВЫЕ НАГРУЗКИ НА КАБЕЛИ, ПРОВОДА И ШНУРЫ

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

S, мм2	Toк, А
	Медные жилы						Алюминиевые жилы
	20 кВ			35 кВ			20 кВ			35 кВ
	В земле	В воде	В воздухе	В земле	В воде	В воздухе	В земле	В воде	В воздухе	В земле	В воде	В воздухе
25	110	120	85	-	-	-	85	90	65	-	-	-
35	135	145	100	-	-	-	105	110	75	-	-	-
50	165	180	120	-	-	-	125	140	90	-	-	-
70	200	225	150	-	-	-	155	175	115	-	-	-
95	240	275	180	-	-	-	185	210	140	-	-	-
120	275	315	205	270	290	205	210	245	160	210	225	160
150	315	350	230	310	-	230	240	270	175	240	-	175
185	355	390	265	-	-	-	275	300	205	-	-	-

Таблица 29.11. Поправочный коэффициент на допустимые токовые нагрузки для кабелей, прокладываемых в земле

Характеристика земли	Удельное сопротивление земли, Ом * °С/Вт	Поправочный коэффициент
Песок с влажностью более 9%, песчано-глинистая почва с влажностью более 1%	80	1,05
Нормальная почва и песок с влажностью 7—9%, песчано-глинистая почва с влажностью 12-14%	120	1,00
Песок с влажностью 7%, песчано-глинистая почва с влажностью 8—12%	200	0,87
Песок с влажностью до 4%, каменная почва	300	0,75

Таблица 29.12. Поправочный коэффициент на различное число работающих кабелей, проложенных рядом в земле, в трубах или без труб

Расстояние между кабелями в свету, мм	Коэффициент для числа кабелей
Расстояние между кабелями в свету, мм	1	2	3	4	5	6
100	1,00	0,90	0,85	0,80	0,78	0,75
200	1,00	0,92	0,87	0,84	0,82	0,81
300	1,00	0,93	0,90	0,87	0,86	0,85

29.3. Длительно допустимые токовые нагрузки на кабели, провода и шнуры с резиновой и пластмассовой изоляцией

Токовые нагрузки на кабели, провода и шнуры данной группы, в том числе кабели в свинцовой, резиновой или ПВХ оболочке, приведены из расчета максимального нагрева жил до 65 °С, при температуре окружающего воздуха 25 и земли 15°С в табл. 29.15-29.20

При определении числа проводов, прокладываемых в одной трубе (жил многожильного кабеля или провода), нулевой провод четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводки в расчет не принимаются.

Допустимые токи нагрузки, приведенные в табл. 29.15, действительны независимо от количества труб и места их прокладки (в воздухе, перекрытиях, фундаментах). Допустимые длительные токи нагрузки для проводов и кабелей, проложенных в коробах или в лотках пучками, должны приниматься: для проводов — по табл. 29.15, как для проводов, проложенных в трубах; для кабелей — по табл. 29.16 и 29.18, как для кабелей, проложенных в воздухе. При одновременно нагруженных проводах более четырех, проложенных в трубах, коробах или лотках пучками, токи нагрузки для проводов должны приниматься по табл. 29.5, как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов 0,68 для 5 и 6, 0,63 для 7-9 и 0,6 для 10-12 проводов. Для проводов вторичных цепей снижающие коэффициенты не вводятся.

Допустимые длительные токи нагрузки для проводов, проложенных в лотках - при однородной укладке, следует принимать как для проводов, проложенных в воздухе, а при прокладке в коробах — как для одиночных проводов и кабелей, проложенных открыто с применением снижающих коэффициентов

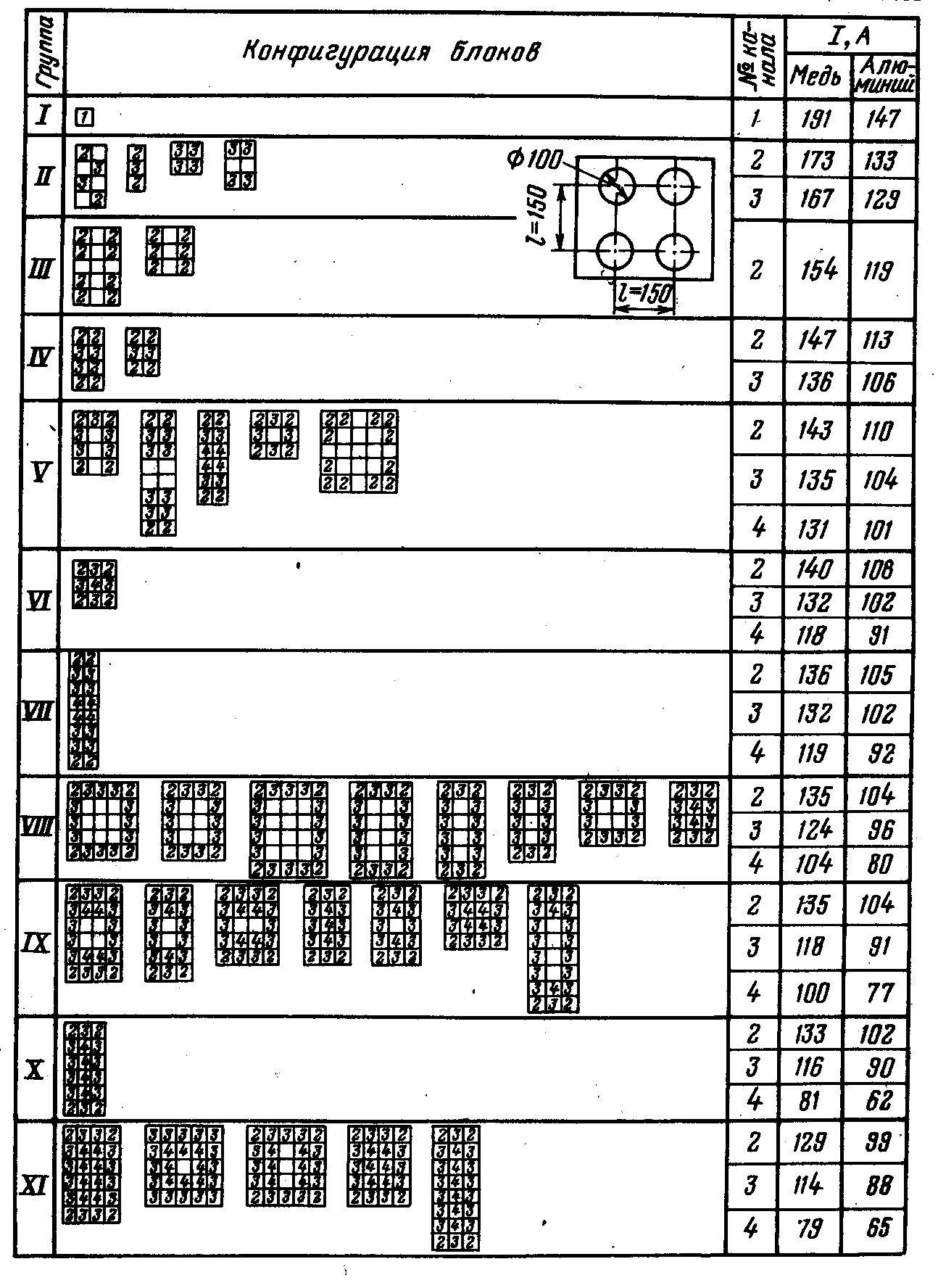

Таблица 29.13.

Таблица 29.14. Поправочный коэффициент а, соответствующий сечению кабеля и расположению его в блоке

S, мм²	Коэффициент для номера канала блока
S, мм²	1	2	3	4
25	0,44	0,46	0,47	0,51
35	0,54	0,57	0,57	0,60
50	0,67	0,69	0,69	0,71
70	0,81	0,84	0,84	0,85
95	1,00	1,00	1,00	1,00
120	1,14	1,13	1,13	1,12
150	1,33	1,30	1,29	1,26
185	1,50	1,46	1,45	1,38
240	1,78	1,70	1,68	1,55

Таблица 29.15. Токовая нагрузка на провода и шнуры с резиновой и ПВХ изоляцией

S, мм2	Ток, А
	Проложенные открыто		Проложенные в трубе
	С медными жилами	С алюминиевыми жилами	С медными жилами					С алюминиевыми жилами
	С медными жилами	С алюминиевыми жилами	Два одножильных	Три одножильных	Четыре одножильных	Один двужильный	Один трехжильный	Два одножильных	Три одножильных	Четыре одножильных	Один двужильный	Один трехжильный
0,5	11	-	-	-	-	-	-	-	-	-	-	-
0,75	15	-	-	-	-	-	-	-	-	-	-	-
1,0	17	-	16	15	14	15	14	-	-	-	-	-
1,2	20	18	18	16	15	16	14,5	-	-	-	-	-
1,5	23	-	19	17	16	18	15	-	-	-	-	-
2	26	21	24	22	20	23	19	19	18	15	17	14
2,5	30	24	27	25	25	25	21	20	19	19	19	16
3	34	27	32	28	26	28	24	24	22	21	22	18
4	41	32	38	35	30	32	27	28	28	23	25	21
5	46	36	42	39	34	37	31	32	30	27	28	24
6	50	39	46	42	40	40	34	36	32	30	31	26
8	62	46	54	51	46	48	43	43	40	37	38	32
10	80	60	70	60	50	55	50	50	47	39	42	38
16	100	75	85	80	75	80	80	60	60	55	60	55
25	140	105	115	100	90	100	100	85	80	70	75	65
35	170	130	135	125	115	125	135	100	95	85	95	75
50	215	165	185	170	150	160	175	140	130	120	125	105
70	270	210	225	210	185	195	215	175	165	140	150	135
95	330	255	275	255	225	245	250	215	200	175	190	165
120	385	295	315	290	260	295	-	245	220	200	230	190
150	440	340	360	330	-	-	-	275	255	-	-	-
185	510	390	-	-	-	-	-	-	-	-	-	-
240	605	465	-	-	-	-	-	-	-	-	-	-
300	695	535	-	-	-	-	-	-	-	-	-	-
400	830	645	-	-	-	-	-	-	-	-	-	-

Таблица 29.16. Токовая нагрузка на провода с медными жилами с резиновой изоляцией в металлических оболочках и кабели с медными жилами с резиновой изоляцией в свинцовой, ПВХ или резиновой оболочке, бронированные и небронированные, с нулевой жилой и без нее

S, мм²	Ток, А
	Одножильные	Двухжильные		Трехжильные
	В воздухе	В воздухе	В земле	В воздухе	В земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	-	-	-	-
