ВВЕДЕНИЕ

Постоянно растущее число автомобилей в нашей стране считается одной из основных причин загрязнения окружающей среды в крупных городах и ухудшения экологии в целом. К тому же законодатели нашей страны не торопятся с принятием законов, ограничивающих эксплуатацию старых автомобилей, не удовлетворяющих экологическим нормам, – даже Евро-3. Хотя планируется повысить налоги для водителей, эксплуатирующих такие автомобили, эти меры не идут ни в какое сравнение с требованиями законодательства европейских стран, запрещающих эксплуатацию автомобилей, удовлетворяющих экологическим требованиям Евро-4, особенно в крупных городах, где требуется соответствие Евро-5.

Тем не менее тенденция к запрету эксплуатации автомобилей, не удовлетворяющих экологическим требованиям, имеет место, и она порождает спрос у автолюбителей и профессионалов на модернизацию системы питания топливом своего автомобиля, для того чтобы она удовлетворяла экологическим требованиям путем замены старых агрегатов на новые. Но замена узлов и агрегатов двигателя влечет за собой необходимость замены электронного блока управления (ЭБУ) двигателем или хотя бы обновления программного обеспечения ЭБУ.

Необходимость замены ЭБУ возникает и у относительно новых автомобилей при их поломке. Однако нередко возникают проблемы нахождения блока нужной марки, его дороговизны, снятия с производства

требуются изменен е программного обеспечения ЭБУ, замена и установка новых датчиков и других деталей.

Постоянно растущий спрос на услуги по ремонту и модернизации систем электроники вызывает спрос на специалистов в этой области,

(ДВС), предварительно реализовав их программно на компьютере и записав в память ЭБУ.

На заводах, выпускающих автомобили, и в соответствующих НИИ для этих целей есть испытательные стенды с реальными ДВС и

специальным оборудованием. Стоимость таких стендов − десятки миллионов рублей.

Для учебного заведения можно проводить обучение на моделях, позволяющих реализовать те же функции с использованием аналогичной

3

элементной базы – микроконтроллеров и миниатюрных моделей, позволяющих исследовать работу блоков управления, разрабатывать и проверять на них алгоритмы и отлаживать программы для управления основными процессами, происходящими в работающем ДВС.

В методических указаниях рассматриваются натурные модели, на которых можно проверить работоспособность электронного блока на базе программируемых микроконтроллеров и отработать алгоритмы управления ДВС. Предложены макеты электронных блоков управления основными процессами, происходящими в работающем ДВС, которые можно использовать для лекционных демонстраций и лабораторных работ

влюбой учебной аудитории без дополнительного оборудования, не создавая шума и загрязнения воздуха. Они позволяют наглядно изучить и исследовать процесс дозирования топлива до момента воспламенения его

вцилиндре (доза впрыскиваемого топлива вычисляется по количеству

засасываемого воздуха).

На всех этапахСибАДИэтого процесса нужно обеспечить просмотр сигналов с датчиков и сигналов на схемах формирования импульсов, поступающих на микроконтроллер, управляющий процессом. Все этапы процесса сопровождаются программным кодом, написанным в среде разработки Arduino (или Ардуино).

4

1. КРАТКИЕ СВЕДЕНИЯ ОБ АРДУИНО

1.1. Платы Ардуино

Для ускорения разработки устройств на микроконтроллерах

обеспечивающих подключение платы к компьютеру, получение нужных напряжений питания и других. На плате имеются разъемы (линии штырьков или гнёзд), с помощью которых можно подсоединить датчики, индикаторы и исполнительные устройства к выводам микроконтроллера. В настоящее время наиболее популярны платы Ардуино. Схема простейшего из них Arduino Uno показана на рис. 1. На ней распаяны микроконтроллер ATMega328, разработанный фирмой Atmel (или в ранних версиях ATMega8, ATMega16), микросхема преобразователя интерфейса USAT в USB (FT232R илиСибАДИCH340G), кварцевый резонатор на 16 МГц и другие электронные компоненты. В настоящее время выпускаются десятки видов плат Ардуино с различными микроконтроллерами и плат с датчиками и другими устройствами, которые можно присоединить к плате Ардуино, – шилдов (shield – щит), собрав устройство в виде этажерки.

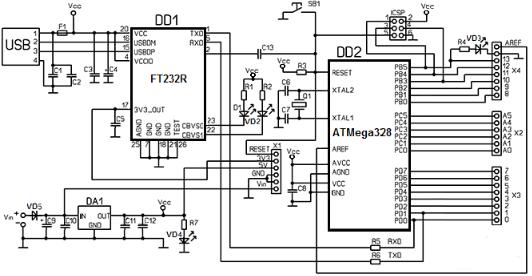

Рис. 1. Принципиальная электрическая схема Arduino Uno

Более подробная информация имеется в Интернете на сайтах и в книгах [1, 2, 3, 4].
