Продолжение таблицы 7
1 |
2 |
3 |
4 |
5 |
Фундаментные блоки |
||||
1 |
СТБ 1076-97 |
ФБС 24.6.6-Т |
115 |
1790 |
2 |
СТБ 1076-97 |
ФБС 12.6.6-Т |
58 |
1240 |
3 |
СТБ 1076-97 |
ФБС 24.4.6-Т |
32 |
980 |
4 |
СТБ 1076-97 |
ФБС 12.4.6-Т |
61 |
1520 |
Козырек входа |
||||
1 |
Серия 1.137.1-9 |
КВ18.22-Т |
3 |
1050 |
2 Расчетно-конструктивная часть
2.1 Расчет пустотной плиты перекрытия
Номинальные размеры плиты L = 3,3м, В = 1,5м. Конструктивные размеры Lk =3,28 м и Вk =1,49м. Класс бетона для изготовления плиты С12/16. Класс ответственности здания второй. Коэффициент надежности по назначению здания γn=0,95. Арматура класса S500.
Находим расчетную нагрузку на 1м длины при ширине плиты 1,5м.
Таблица 8 - Подсчет нагрузок на 1 м 2 междуэтажного перекрытия.
Вид нагрузки |
Нормативная
нагрузка,
|
Коэффициент надёжности по нагрузке γf |
Расчётная нагрузка, |
Постоянная: |
|
|
|
Железобетонная многопустотная плита 0,22м (ρ = 2500 кг/м3) |
2,75 |
1,5 |
4,13 |
Плиточный пол 0,01м (ρ = 2000 кг/м3) |
0,2 |
1,35 |
0,27 |
цементно-песчаная стяжка0,015м (ρ = 2200 кг/м3) |
0,33 |
1,35 |
0,45 |
Общая постоянная нагрузка: |
3,28 |
|
4,85 |
переменная |
2 |
1,5 |
3,0 |
полная |
5,28 |
|
7,85 |
Расчетная нагрузка на 1м длины плиты при ширине В = 1,5м:
gn=(gd + qd) · B (1)
gn =7,85· 1,5=11,78 кН/м
Расчетный пролет плиты определяем в соответствии с рисунком 1 и принимаем равным расстоянию между точками приложения опорных реакций. Расчётный пролёт плиты равен расстоянию между точками приложения опорных реакций перекрытия.
Leff = 3300-190-190+(190+190)∙1/3 = 3,05 м
Msd max =((gd+qd)∙В∙Leff2)/8 (2)
Msd max=(11,78 ∙ 3,052)/8 = 13,70 кНм

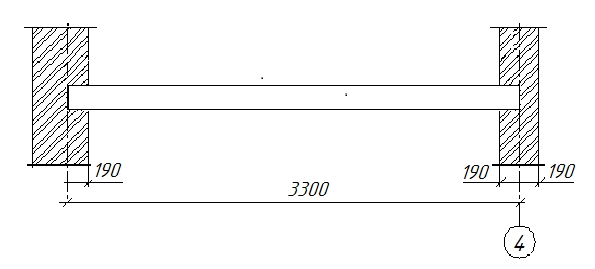

Р
исунок
1 - Определение расчетного пролета leff
Максимальная поперечная сила:
Vsd max=((gd+qd) ∙В∙ Leff)/2 (2)
Vsd max=(11,78 ∙ 3,05)/2=17,97 кНм
Поперечное сечение многопустотной плиты приводим к эквивалентному тавровому сечению. Вычисляем размеры эквивалентного сечения. Высота плиты принята 220мм. Диаметр отверстий 159мм. Толщина полок: (220-159) /2=30,5мм.
Заменяем площадь круглых отверстий по площади равновеликими квадратами со стороной h1.
h1 =0,9⋅d (3)
h1 =0,9 ⋅159 мм=143,1мм=14,3 см.
hf-= (h-h1)/2 (4)
hf-=(220-143,1)/2=45,8мм=4,58 см.
Приведенная толщина ребер:
b = bf-6⋅h1 (5)
b=1460-7⋅143,1=302 мм=30,2 см.
Расчетная ширина сжатой полки:
bf=146 мм=1,46 см.
Рабочая высота сечения
d = h - c (6)
c = ccov + ds/2 (7)
где ccov - защитный слой бетона плиты
ccov = 20 мм;
ds - предполагаемый диаметр арматуры плиты.
c = 20+10/2 = 25 мм;
d = 220-25 = 195 мм.
Определяем положение нейтральной оси, предполагая, что нейтральная ось проходит по нижней грани полки, определяем область деформирования.
ξ = hf /β (8)
ξ=38,5/195=0,199
Т
.
к. ξ
= 0,197 < 0,259 сечение
находится
в
области
деформирования
1b.

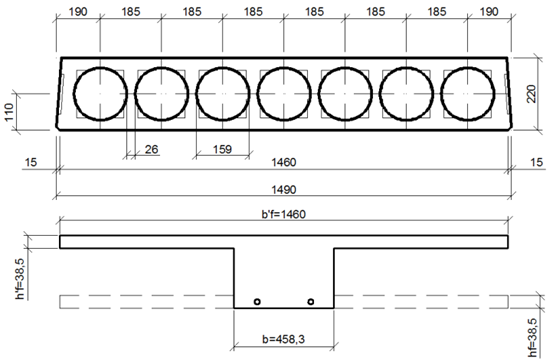

Рисунок 2 - Действительное и расчётное поперечное сечение плиты

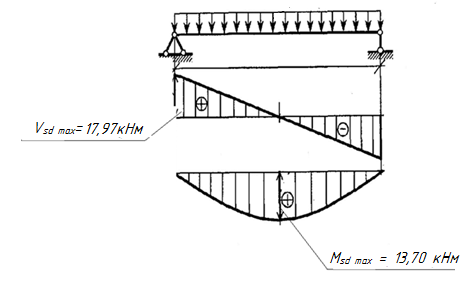

Р
исунок
3 - Расчетная схема плиты и эпюры поперечных
сил и изгибающих моментов
fcd= fck/ γс (9)
fcd =16/1,5=10,67 МПа
где γс =1,5 - частный коэффициент безопасности для бетона,
fck - нормативное сопротивление бетона сжатию 12 Мпа.
Mf = (1,14 ⋅ ξ − 0,57 ⋅ ξ2 − 0,07) ⋅α⋅ fcd ⋅ beff ⋅ d2 (10)
Mf = (1,14⋅0,199 − 0,57⋅0,1992− 0,07) ⋅1⋅10,67⋅1460⋅0,1952 = 63,2 кН⋅м
Так как Mf=63,2 кН⋅м> M Sd =13,70 кН⋅м, то нейтральная ось расположена в пределах полки и расчет производится как для прямоугольного сечения с bw = beff
αm = MSd⋅ γn / α ⋅ fcd ⋅ bw ⋅ d2 (11)
αm=(13,70⋅0,95)(/1⋅ 10,67⋅103⋅1,46⋅0,1952)=0,022
При αm= 0,022 η = 0,975
Требуемая площадь поперечного сечения продольной арматуры:
Ast = MSd⋅ γn /( fyd ⋅ η ⋅ d) (12)
Ast=(10,64⋅0,95⋅106 )/(435⋅103⋅0,975⋅0,195)=199,52 мм2
По таблице сортамента принимаем пять стержней диаметром 8 мм, для которых Ast =251 мм2 > 199,52 мм2.Уточняем значение рабочей высоты сечения d:
d=220-(20+8/2)=196,0 мм. (13)
Коэффициент армирования (процент армирования):
Ast =138 мм2 > Ast min
Ast min = (ρmin ⋅b ⋅d)/100 (14)
Ast min =(0,13 ⋅ 458 ⋅ 196,0)/100=117,59 мм2
ρmin =26⋅( fctm/fyk) (15)
ρmin =26⋅ (1,9/500)= 0,10% < 0,13%
Принимаем ρmin=13%
В верхней и нижней зонах плиты устанавливаются конструктивные сетки С-1 и С-2, изготовленные из арматуры диаметром 4мм класса S500.
Поперечная сила от полной расчетной нагрузки
Vsd =13,18 кН с учетом коэффициента γn =0,95:
Vsd 1 = Vsd ⋅ γn (15)
Vsd 1 = 17,97 ⋅ 0,95 = 17,07 кН.
Для плиты с диаметром рабочей арматуры 5мм и толщиной защитного слоя бетона ccov = 20мм ;
c = 20 +8/2 = 24 мм.
d=220-23,5 = 196,0 мм.
Проверяем прочность наклонных сечений на действие поперечной силы по наклонной полосе между наклонными трещинами в соответствии с условием:
Vsd ≤ Vrd max; (16)
Vrd max = 0,3 ⋅ ŋw 1 ⋅ ŋc 1 ⋅fcd ⋅ bw ⋅ d; (17)
ŋw = 1 + 5 ⋅ aE ⋅ ρsw ≤ 1,3.
Отношение модулей упругости:
aE = Es/Eсm,n, (18)
где Eсm,n=0,9∙31∙103МПа - модуль упругости бетона класса 16/20 марки П2 по удобоукладываемости, подвергнутого тепловой обработке.
Es =20∙10 4 МПа - модуль упругости арматуры;
aE = 20∙10 4/0,9∙31∙10 3=7,16.
ρsw = Asw/bw ∙S; (19)
где Asw =141 мм2 - площадь сечения пяти сечений диаметром 6 мм из арматуры класса S240.
bw = 458 мм - ширина ребра расчетного сечения.
S≤h/2, S≤150 мм - шаг поперечных стержней каркасов Кр-1 плиты.
S≤220/2=110мм.
ρsw = (118/458)∙100 = 0,0022 > ρsw min = 0,08 ∙ √16/240 = 0,0013
ŋw 1 = 1+5∙7,16 ∙ 0,0022 = 1,07 < 1,3.
ŋc 1 = 1 - β4∙fcd, (20)
где β4- коэффициент, принимаемый для тяжелого бетона равным 0,01;
ŋc 1=1 - 0,01·10,67=0,893
Vrd max = 0,3 ⋅1,07⋅0,893⋅458⋅196,5 = 285,15 кН.
Определим поперечную силу, воспринимаемую бетоном и поперечной арматурой:
Vrd=2√(ŋc2⋅(1+ŋf+ŋN)⋅fctd⋅bw⋅d2⋅vsw)) (21)
где
-
коэффициент, принимаемый для тяжелого
бетона равным 2,0, учитывает влияние вида
бетона;
ŋf - коэффициент, учитывающий влияние сжатых полок в тавровых и двутавровых элементах и определяется:
ŋf = 0,75 · (bf - bw ) · hf/(bw · d) ≤ 0,5.
При этом bf- bw ≤3 · hf ;
bf- bw = 1460 - 458 = 1002 мм > 3·38,5=115,5 мм;
Для расчета принимаем bf - bw 115,5 мм.
ŋf =( 0,75 · 115,5 ·38,5)/(458 ·196,5) = 0,036 < 0,5 ;
ŋN - коэффициент, учитывающий влияние продольных сил, при отсутствии
1+ ŋf+ŋN =1+0,036+0=1,036<1,5.
Находим расчётное сопротивление бетона растяжению:
fctd = fclk0,05/ γn, (22)
