ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Петербургский государственный университет путей сообщения

Императора Александра I»

(ФГБОУ ВО ПГУПС)

Факультет «Автоматизация и интеллектуальные технологии»

Кафедра «Электрическая связь»

ЛАБОРАТОРНАЯ РАБОТА

по дисциплине

«Электропитание и электроснабжение нетяговых потребителей»

ТЕМА РАБОТЫ

«Испытание автоматического коммутатора АК – 504»

Выполнил:

Санкт-Петербург

2018

Оценочный лист

Оглавление

1. Введение 4

2. Принципиальная схема АК, назначение основных элементов 4

3. Технические данные, позволяющие оценить результаты испытаний 6

4. Таблица с результатами измерений 6

5. Анализ полученных результатов и выводы 9

1. Введение

Цель работы: изучение принципа действия автоматического коммутатора АК – 504 (далее – АК) и проведение испытаний на соответствии параметров АК техническим требованиям.

2. Принципиальная схема ак, назначение основных элементов

   1. Внешний вид и назначение элементов

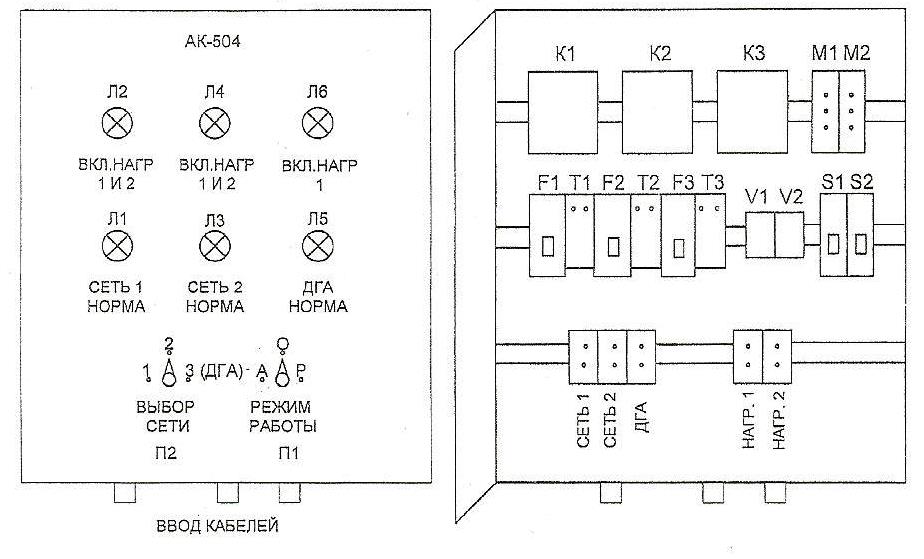

Рисунок 1 – Внешний вид и размещение элементов АК – 504

АК выполнен в настенном исполнении. Он обеспечивает подключение двух нагрузок к одной из трех независимых сетей и осуществляет автоматическое переключение нагрузок при неисправности в питающей сети. В лабораторной работе вместо независимых источников тока использованы фазные напряжения 3-х фазной сети. В качестве третьей сети в АК подразумевается использование дизель-генераторного агрегата.

В состав АК входят:

• мониторы сетей М1, М2 – контрольные устройства верхнего и нижнего порога срабатывания;

• контакторы К1-К3 – мощные реле для коммутации силовых цепей;

• входные F1-F3 и выходные S1, S2 автоматические выключатели;

• переключатели режимов работы П1, П2;

• контрольные реле V1, V2;

• таймеры Т1-Т3 – устройства для отсчета времени задержки подключения источников;

• индикаторные лампы Л1-Л6.

На передних панелях мониторов расположены светодиоды, имеющие

следующее назначение:

• R (белый) – состояние реле монитора. Светодиод горит, если сеть в норме.

• Umax (красный) – контролируемое напряжение превышает установленный допуск;

• Umin (красный) – контролируемое напряжение ниже установленного допуска.

На передней панели таймеров расположены светодиоды, имеющие следующее назначение:

• U/t (зеленый) – мигает при отсчете времени;

• R (белый) – нагрузка подключена к сети.

М1, М2 – контролируют напряжение в сетях и совместно с реле V1, V2 вырабатывают сигналы управления таймерами Т1-Т3, которые позволяют задавать интервал времени подключения источников и формируют команды на переключение контакторов К1-К3.

Переключатель П1 позволяет установить режимы переключения источников:

• А – основной режим автоматического переключения источников;

• Р – режим ручного выбора источника;

• О – отключение всех источников.

Переключатель П2 позволяет установить номер источника в режиме ручного регулирования.

Горение индикаторных ламп Л1, Л3, Л5 указывает наличие напряжения на выходе данного источника и соответствие его установленной норме.

Горение ламп Л2, Л4, Л6 указывает на тип подключенной на выход АК нагрузки (1 – нагрузка гарантированного электроснабжения, 2 – нагрузка негарантированного электроснабжения).

2. Принципиальная схема ак

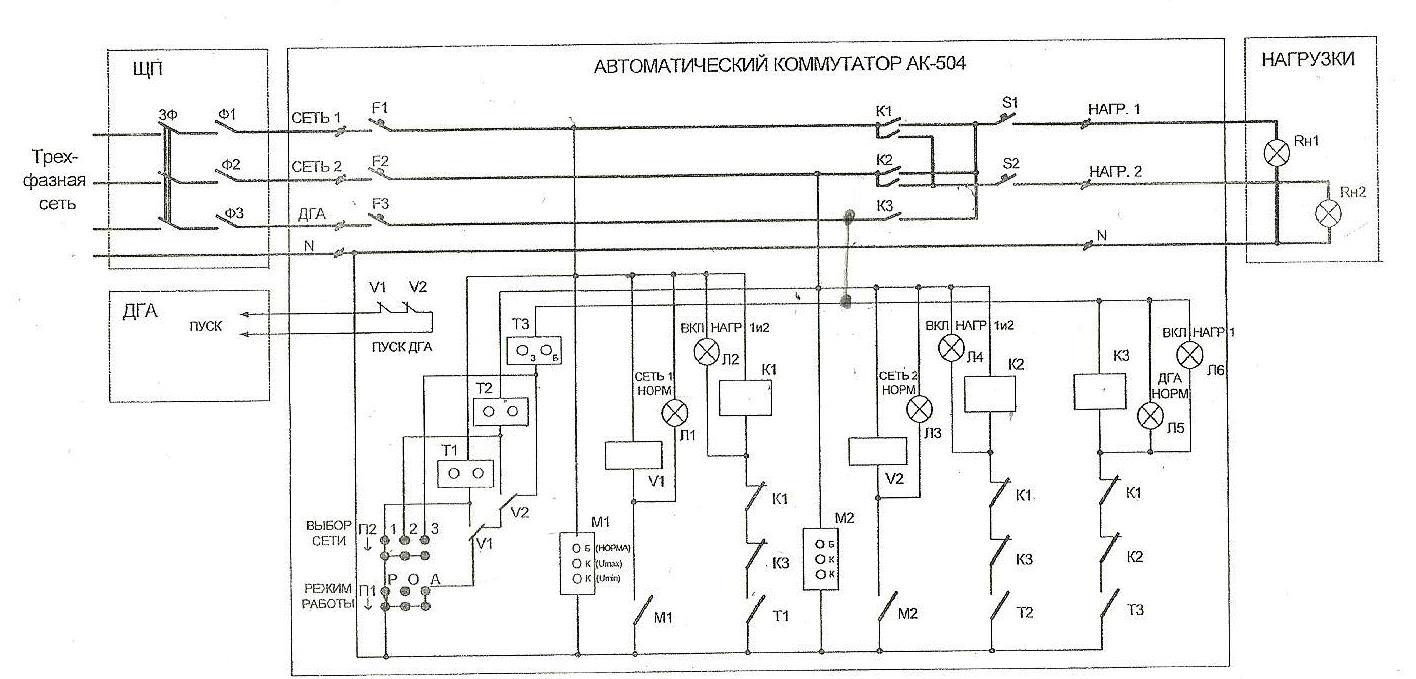

Рисунок 2 – Принципиальная схема АК – 504

В состав АК входят:

• мониторы сетей М1, М2 – контрольные устройства верхнего и нижнего порога срабатывания;

• контакторы К1-К3 – мощные реле для коммутации силовых цепей;

• входные F1-F3 и выходные S1, S2 автоматические выключатели;

• переключатели режимов работы П1, П2;

• контрольные реле V1, V2;

• таймеры Т1-Т3 – устройства для отсчета времени задержки подключения источников;

• индикаторные лампы Л1-Л6.

• ЩП – щит переменного тока 3-фазной сети – эквивалент трех независимых источников переменного тока (сеть 1, сеть 2, ДГА);

• Rн1 – эквивалент нагрузок гарантированного электроснабжения;

• Rн2 – эквивалент нагрузок негарантированного электроснабжения (не получает питания от ДГА).

3. Технические данные, позволяющие оценить результаты испытаний

Таблица 1 – Технические характеристики АК – 504

4. Таблица с результатами измерений

Таблица 2 – Испытания АК – 504
