Материал: Исследование электрических характеристик передатчика подвижной связи методические указания к выполнению лабораторной работы по устройствам радиосигналов

–синтезатор частот перестраивается на частоту передачи,

ивместо генератора, управляемого напряжением (ГУН) ПРМ, включается ГУН ПРД;

–сигнал с микрофона усиливается микрофонным усилителем подмодулятора и передается на модуляционный вход ГУН ПРД.

УМ имеет систему АРПТ, температурный датчик и датчик мощности. АРПТ ограничивает потребляемый ток при повышенном напряжении питания. Температурный датчик срабатывает в случае чрезмерного разогрева УМ, а в случае недостаточной мощности на выходе УМ срабатывает датчик мощности. При срабатывании датчика модуль управления включает режим «Передача».

Переключение режимов работы радиостанции производится с помощью манипулятора. Модуль управления манипулятора контролирует состояние органов управления и в виде последовательной кодограммы передает данные манипулятора в устройство управления.

При изменении положения переключателя каналов схема управления соответственно изменяет кодограмму, управляющую частотой синтезатора.

При нажатии на кнопки > или < схема управления изменяет коэффициент передачи входной цепи коммутируемого УЗЧ.

При нажатии кнопки ГГ выход коммутируемого УЗЧ отключается от манипулятора и подключается к входу УМЗЧ, нагрузкой которого является внешний ГГ.

При нажатии на кнопку ПШ блокируется работа подавителя шума, и на ГГ поступают сигналы, независимо от уровня шумов на выходе приемника.

25

ПРИЛОЖЕНИЕ 3

ОПИСАНИЕ И ПРИНЦИП РАБОТЫ МАНИПУЛЯТОРА

МП состоит из корпуса и шнура с разъемом [9].

В корпусе располагаются печатная плата с радиоэлементами поверхностного монтажа, микрофон, ГГ, переключатель каналов, кнопки управления и индикатор режима работы (ПРМ/ПРД) РС. МП подключается к приемопередатчику с помощью шнура с низкочастотным разъемом.

Напряжение питания 12,6 В на МП подается с устройства управления приемопередатчика после кратковременного нажатия

кнопки . Напряжение питания отключается после нажатия

кнопки и удержания ее до прекращения звукового сигнала. Модуль управления МП представляет собой микропроцессор

с записанной управляющей программой. Тактовые импульсы формируются с помощью кварцевого резонатора PQ1. Работа микропроцессора синхронизируется синхроимпульсами с устройства управления приемопередатчика.

Микропроцессор считывает состояние органов управления, в соответствии с управляющей программой формирует кодограмму «Данные МП» и передает ее на устройства управления.

Считывание включенного положения переключателя каналов производится с применением мультиплексирования восьми входов в один выход, подключенный к порту микропроцессора. Контакты 10 и 11 переключателя каналов подключены непосредственно к портам микропроцессора.

В режиме «Прием» высокий уровень напряжения подается на вход GC индикатора ПРМ/ПРД, в режиме «Передача» – на вход RC, и индикатор светится зеленым или красным светом.

26

ПРИЛОЖЕНИЕ 4

КОНСТРУКЦИЯ, СТРУКТУРНАЯ И ПРИНЦИПИАЛЬНАЯ СХЕМЫ УСИЛИТЕЛЯ МОЩНОСТИ

Корпус приемопередатчика выполнен из алюминиевого сплава и состоит из каркаса и двух крышек. В корпусе приемопередатчика расположены три печатные платы с радиоэлементами поверхностного монтажа [9].

В состав приемопередатчика входят устройства, выполненные на отдельных печатных платах:

–приемник;

–усилитель мощности;

–устройство управления.

Платы соединены между собой с помощью штыревых соединителей.

СЧ, расположенный на плате приемника, в режиме «Прием» формирует напряжение с частотой первого гетеродина. В режиме «Передача» СЧ формирует напряжение возбуждения для УМ.

СЧ состоит из интегрального цифрового синтезатора, ГУН приемного и ГУН передающего трактов. Интегрирующий фильтр выполнен с применением активного фильтра на операционном усилителе. В качестве источника питания операционного усилителя используется преобразователь напряжения, который обеспечивает необходимый диапазон напряжения смещения на варикапы ГУН.

Переключение режимов работы «Прием» – «Передача» и рабочих частот СЧ производится по команде с устройства управления. В ГУН передающего тракта осуществляется модуляция несущей частоты ПД, которая формируется кварцевым генератором. Структурная схема УМ представлена на рис. П4.1.

27

АРТП

ПУ ОК СФ ФНЧ

к антенне

Рис. П4.1. Структурная схема УМ:

ПУ – предварительный усилитель; ОК – оконечный каскад; СФ – согласующий фильтр; ФНЧ – фильтр нижних частот; АРПТ – блок автоматической регулировки потребляемого тока

УМ содержит следующие функциональные узлы: двухкаскадный ПУ, работающий в режиме класса А; оконечный каскад (ОК), работающий в режиме класса В, нагрузкой которого является входная согласующая цепь; диодный коммутатор передача-прием; блок АРПТ. Между выходом УМ и антенной включен ФНЧ (фильтр гармоник).

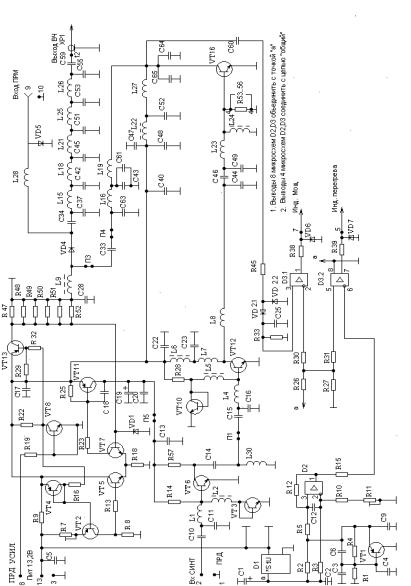

На рис. П4.2 приведена принципиальная схема УМ. На этой схеме первый каскад ПУ выполнен на транзисторе VT6, а второй – на транзисторе VT12. Отпирающее смещение на базу VT6 подается с резистивного делителя, образованного резистором R14, транзистором VT3 в диодном включении и сопротивлением потерь катушки индуктивности L2, которая в основном назначении выполняет функцию блокировочного элемента. В цепь коллектора VT6 включен резистор R57.

Смещение на второй каскад ПУ также поступает с резистивного делителя, образованного резистором R28 и сопротивлением транзистора VT10 в диодном включении. Катушка индуктивности L5 является блокировочной по ВЧ.

28
